一、产品介绍

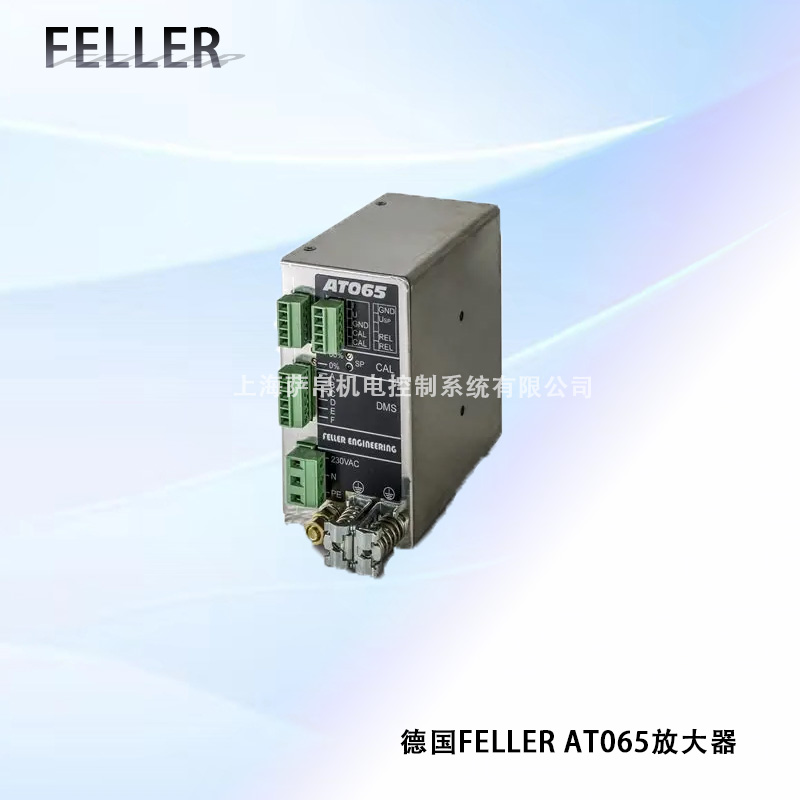

德国FELLER AT065是一款单通道应变仪测量放大器模块，适配常规350Ω桥阻的应变式压力、力传感器，可将传感器采集到的微弱形变信号转换为工业场景通用的标准模拟信号，适配多数自动化控制柜的安装布局，常被用于现场设备的信号采集与变送环节，在工业产线的信号传输链路中承担信号调理作用。

二、功能特点

信号校准功能

自带数字输入校准接口，支持现场完成信号零点与量程的微调，无需额外外接校准设备，可适配不同输出特性的同类型应变传感器。

多制式信号输出

出厂默认配置0..10VDC与0..20mA输出规格，也可根据现场需求调整为4..20mA输出模式，适配不同类型的后端采集设备。

可调开关触点

面板自带电位器可自定义设置开关触发点，继电器触点状态由面板集成的LED直接反馈，便于现场人员快速判断触发状态。

防护结构设计

整体采用EMC电磁兼容外壳，可在存在常规电磁干扰的工业控制柜环境中稳定运行，输出回路具备条件性短路保护能力。

三、选型指南

供电规格选择

常规工况直接选用标准230VAC 50/60Hz供电版本即可，若现场控制柜内为115VAC供电回路，可提前申请特殊电压定制版本。

输出信号选择

后端连接PLC模拟量输入模块时，优先选用4..20mA电流输出模式，长距离传输过程中信号衰减更小；若接入短距离的数显仪表，可选用0..10VDC电压输出模式。

配套传感器匹配

选用配套应变传感器时，需确认传感器桥阻为350Ω、桥供电电压适配10V规格，传感器满量程输出信号处于33.3mV区间内，即可直接适配该放大器。

四、技术参数

电气参数

标准供电电压为230VAC 50/60Hz，可选115VAC版本，整机功耗2W，单通道设计，内置10V传感器供电输出，信号放大倍数为300，无源继电器触点规格为230VAC 3A。

环境参数

正常工作温度区间为10℃至50℃，储存环境温度需高于0℃，避免在超出温区的环境中长期放置使用。

输出特性

模拟输出支持0..10VDC、0..20mA、4..20mA三种模式切换，开关点调节范围覆盖0至12V区间，输出回路带条件性短路保护。

五、产品尺寸

整机长121mm、宽65mm、高118mm，整体重量约800g，适配标准DIN导轨安装方式，可直接卡在控制柜内的常规导轨上，无需额外定制安装支架。

六、应用领域

橡塑加工行业

多用于挤出机、吹塑机、注塑设备的熔体压力信号采集，实时传递料管内的熔体压力数据，为工艺参数调整提供信号支撑。

工业称重与力监控场景

可接入称重设备、输送线的载荷检测传感器，完成载荷信号的变送传输，辅助产线完成过载状态的触发提醒。

通用机械工程

各类工业设备的力值、压力监测环节均可适配，在工厂技改、预防性维护的备件替换场景中也有较多应用。

七、总结

AT065作为一款面向工业现场的应变信号调理模块，兼顾了信号适配性与现场调试的便捷性，紧凑的导轨安装结构能较好融入多数常规工业控制柜布局，多规格的输出配置也能适配不同年代的后端自动化设备，在橡塑加工、通用力压监测等场景中，可作为应变类传感器与控制系统之间的可靠信号转换环节使用。
