一、产品介绍

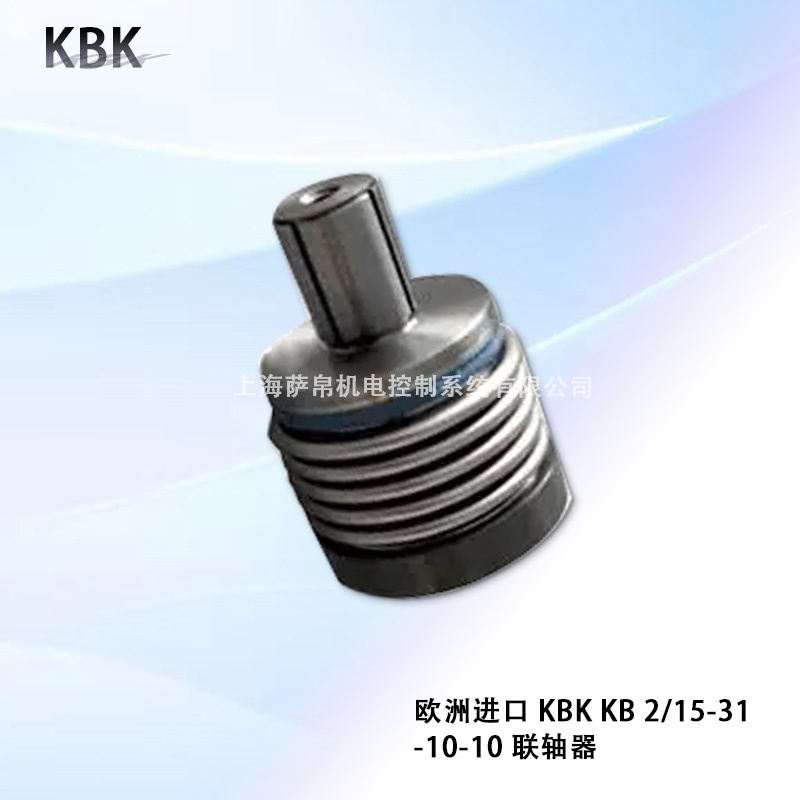

欧洲进口KBK KB 2/15-31-10-10波纹管联轴器，是面向小型伺服步进与轻载精密传动场景打造的紧凑型金属弹性轴系连接部件，没有沿用普通常规小型梅花联轴器橡胶弹性体易蠕变、小体积结构下偏差补偿能力受限的通用设计，而是在小功率精密定位场景下体积紧凑轻量化、低惯量适配高速启停、长期运行扭转刚度无明显波动的层面做了针对性的轻载高精度步进传动场景专项调校，针对普通常规小型梅花联轴器小空间内无法同时实现无间隙传动与多维度偏差补偿、长期反复正反转后橡胶弹性体易出现蠕变变形的常见问题做了超薄多层不锈钢波纹管与一体式对称夹紧轮毂双重优化，不用额外在小功率传动链路上加装独立的惯量缓冲部件就能直接实现低惯量下的快速扭矩响应，从根源上减少了普通常规小型梅花联轴器轻载高速启停时传动响应滞后、长期运行弹性体蠕变导致定位偏差的问题，在长期伴随高频点动、多切削液飞溅的小型精密传动环境下，也能持续维持稳定的扭矩传递与偏差补偿状态。

二、功能特点

超薄多层不锈钢波纹管低惯量刚性性能

联轴器的弹性传动核心采用超薄多层不锈钢波纹管结构，多层薄壁叠加的设计在保障足够扭转刚性的同时大幅降低整体运动惯量，扭矩传递过程中形变响应速度快，不会出现普通厚壁波纹管联轴器小功率传动场景下惯量偏大拖慢启停响应的情况，不用额外在伺服控制程序中反复调低加减速参数，就能在高频点动工况下输出快速的扭矩传递反馈，提升小型精密传动系统的动态响应效率。

一体式对称夹紧轮毂同轴度性能

联轴器两侧用于对接轴端的夹紧轮毂采用一体式对称加工工艺成型，两侧轴孔的同轴度偏差控制在微米级，锁紧后两端轴系的径向跳动量处于极低水平，不会出现分体式轮毂联轴器装配后同轴度偏差大导致运行振动的情况，不用额外借助高精度百分表反复调校轴系同轴度，就能在安装完成后直接投入运行，降低小型传动轴系的安装调校门槛。

微位移多维度偏差低附加载荷补偿性能

这款联轴器可同时对轴系的径向、轴向与角向微小安装偏差进行补偿，补偿过程中波纹管对两端轴系产生的附加载荷处于极低水平，不会出现刚性联轴器微小安装偏差就导致步进电机输出负载异常升高的情况，不用反复对两端轴系进行微米级对中校准，就能在合理安装偏差范围内正常传递扭矩，适配小型精密传动设备紧凑空间内的安装条件。

15Nm额定扭矩轻载适配性能

联轴器的额定传递扭矩为15Nm，可覆盖多数小型伺服电机、步进电机与轻载负载端的扭矩传递需求，短时间内可承受1.8倍额定扭矩的短时冲击载荷，不会出现超小容量联轴器短时过载后波纹管发生塑性形变的情况，不用额外选用扭矩冗余度过大的联轴器，就能适配轻载负载频繁启停的小型传动场景，减少传动系统的不必要体积与惯量占用。

双侧同径10mm轴孔通用适配性能

联轴器两侧的夹紧轮毂均支持10mm标准轴径对接，可直接适配小型伺服电机与负载端常见的同规格轴径尺寸，不会出现两侧轴径差异小时需要额外定制非标变径套的情况，不用额外采购多余的转接部件，就能直接完成两端同径轴系的快速对接安装，简化小型传动系统的装配结构。

紧凑轻量化结构空间适配性能

联轴器整体的外径控制在31mm，总长度控制在42mm，整机重量不到100g，可直接安装在空间极为紧凑的小型自动化设备内部轴系之间，不会出现大体积联轴器占用过多小型设备内部有限空间的情况，不用额外对设备内部的传动安装结构做大幅改造，就能快速完成联轴器的对位安装，适配微型自动化设备的狭小安装空间。

耐介质腐蚀长效运行性能

波纹管与夹紧轮毂的接触表面都经过钝化防腐处理，可耐受小型加工设备周边常见的乳化液、切削油等介质的长期轻微飞溅，不会出现普通碳钢材质联轴器长期接触微量腐蚀介质后表面快速锈蚀卡滞的情况，能有效拉长联轴器的定期维护周期，减少轻载精密传动部件的后续更换频次。

三、选型指南

匹配传动轴系扭矩与启停频率需求

先确认目标使用场景下小型伺服或步进电机的额定输出扭矩、传动轴系的每小时启停次数，常规轻载精密定位与点动传动场景直接选用这款对应标准版本即可，配套超高启停频率的高速分拣设备传动场景，可选用对应更低惯量的适配版本，保障联轴器的带载能力完全匹配现场的实际传动要求。

匹配两端轴径与安装空间条件

确认电机端与负载端的实际轴径尺寸、轴系中间的径向与轴向预留安装空间，常规两端轴径均为10mm的小型传动场景直接选用标准版本即可，两端轴径与标准规格存在微小差异的特殊场景，可选用对应定制夹紧孔径的衍生版本，无需额外加装非标变径套就能完成联轴器与两端轴的对接安装。

适配现场环境工况条件

提前确认联轴器安装区域的环境温度波动范围、现场介质飞溅类型，常规普通恒温自动化车间场景直接选用通用款即可，长期处于微量腐蚀性介质飞溅的机床旁测量设备场景，可选用对应全不锈钢材质升级的专用版本，进一步提升联轴器的整体环境耐受能力，延长整体的使用寿命。

适配特殊管控需求

如果是用于需要对接洁净车间小型自动化设备的场景，可选用对应表面抛光等级升级的衍生版本，在保障基础传动性能的同时，减少表面积尘概率，适配洁净车间的低污染管控标准。

四、技术参数

欧洲进口KBK KB 2/15-31-10-10波纹管联轴器，采用超薄多层不锈钢波纹管搭配一体式对称夹紧轮毂工艺布局，适配小型伺服步进与轻载精密传动场景的紧凑型轴系连接部件需求，联轴器的额定传递扭矩为15Nm，最高允许运行转速可达8000r/min，扭转刚度为1900Nm/rad，径向最大补偿量±0.2mm，轴向最大补偿量±3mm，角向最大补偿量±0.8°，整机转动惯量为60gcm²，适配的常规工业环境温度区间覆盖-20℃到+90℃，长时间长期高频启停工况下波纹管的形变恢复性能处于可控范围，适配各类轻载高精度步进传动场景配套专用轴系连接部件的使用需求。

五、产品尺寸

核心联轴器主体尺寸

联轴器的整体轮廓经过微型精密传动场景专项优化，紧凑型的多层不锈钢波纹管组合结构适配多数小型自动化设备内部的轴系预留安装空间，整机的径向外径控制在适配狭小安装工位的合理范围，安装完成后不会出现周边设备元件与联轴器外圆发生空间干涉的情况，保障微型精密传动安装工位场景下的适配性。

配套关联夹紧轮毂与波纹管定位尺寸

联轴器两侧夹紧轮毂的标准锁紧孔位尺寸与中间多层波纹管的对位安装尺寸，完全匹配同规格小型波纹管联轴器的通用安装规范，不用额外对原有传动轴系的轴端结构做非标改造加工，就能直接通过标准锁紧内六角螺丝完成联轴器与两端轴的对位锁紧固定，实现联轴器的快速拆装更换。

六、应用领域

小型3D打印机进给轴传动场景

适配各类工业级小型3D打印机三轴进给系统的轴系连接作业，超薄多层不锈钢波纹管低惯量刚性性能保障进给轴高频点动时的响应速度，一体式对称夹紧轮毂同轴度性能降低传动过程中的振动幅度，提升3D打印成型件的表面精度。

小型数控雕刻机步进轴传动场景

适配各类小型数控雕刻机步进电机的动力轴系连接作业，微位移多维度偏差低附加载荷补偿性能降低安装偏差带来的步进电机额外负载，紧凑轻量化结构空间适配性能适配雕刻机内部紧凑的传动安装空间，提升雕刻机加工的纹路精细度。

光学检测平台微调轴传动场景

适配各类小型光学检测平台微调伺服轴的轴系连接作业，耐介质腐蚀长效运行性能耐受检测现场微量冷却介质的飞溅，低惯量特性适配微调轴的超低速平稳传动需求，提升光学检测平台的微调定位精度。

小型自动化分拣设备传动场景

适配各类小型快递分拣、物料分拣设备的步进传动轴系连接作业，15Nm额定扭矩轻载适配性能承受分拣动作启停时的短时冲击载荷，双侧同径10mm轴孔通用适配性能直接对接同规格轴径的步进电机与分拣执行端，提升分拣设备动作的重复定位精度。

七、总结

欧洲进口KBK KB 2/15-31-10-10波纹管联轴器，凭借超薄多层不锈钢波纹管低惯量高刚性、一体式对称夹紧轮毂高同轴度的差异化设计，解决了普通常规小型梅花联轴器轻载高速启停时传动响应滞后、长期运行弹性体蠕变导致定位偏差的常见痛点，微位移多维度偏差低附加载荷补偿、紧凑轻量化结构适配狭小空间的特性覆盖了小型3D打印机进给轴传动、小型数控雕刻机步进轴传动、光学检测平台微调轴传动等多类轻载高精度步进传动场景配套专用轴系连接部件的使用需求，在小型轻载精密传动专用紧凑型波纹管联轴器领域拥有广泛的落地适配空间，是一款针对高频点动、狭小空间轻载精密传动工况深度优化的实用型专用紧凑型金属波纹管轴系连接联轴器部件。
