一、产品介绍

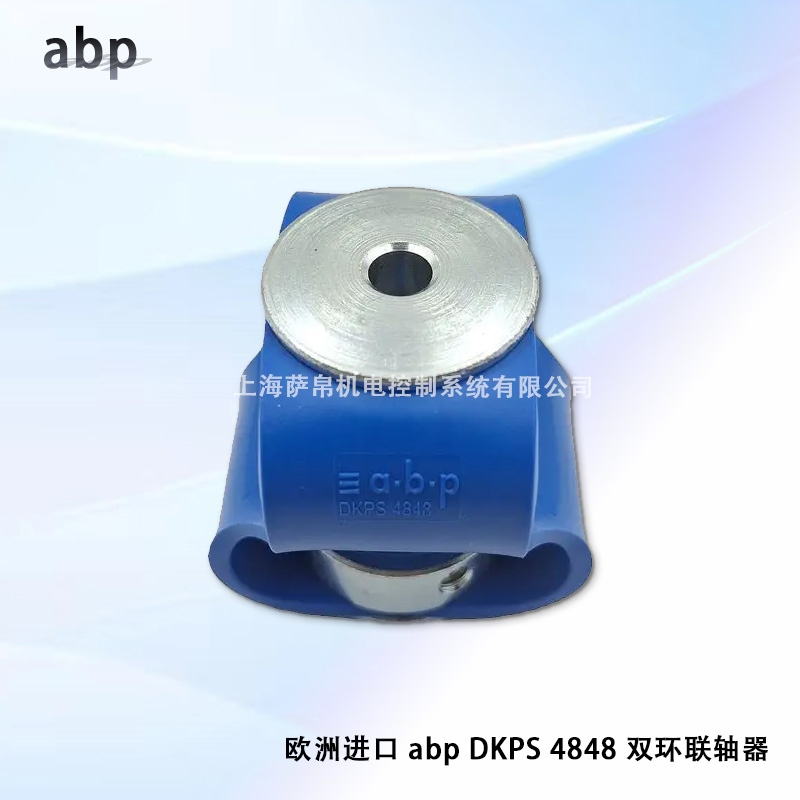

欧洲进口abp DKPS 4848双环联轴器，是面向食品医药与精密传动场景打造的聚氨酯弹性环式轴系补偿部件，没有沿用普通常规梅花联轴器单一弹性体布局与金属硬接触传动的结构设计，而是在食品医药洁净工况下可快速拆解清洁、精密传动场景下轴系偏差补偿能力强、长期运行振动阻尼效果好的层面做了针对性的洁净工况精密传动场景专项调校，针对普通常规梅花联轴器无法同时兼容大位移补偿与绝缘隔振、洁净场景下缝隙易积存残留介质的常见问题做了双环开放式结构与Hytrel聚氨酯弹性体双重优化，不用额外在轴系两端加装独立的绝缘隔振垫片就能直接实现传动链路的热与电 decoupling，从根源上减少了普通常规梅花联轴器轴系偏差补偿量小、洁净场景下缝隙易积存残留介质的问题，在长期伴随频繁启停、多介质飞溅的复杂洁净传动环境下，也能持续维持稳定的扭矩传递与偏差补偿状态。

二、功能特点

双环开放式结构易清洁性能

联轴器整体采用双环开放式镂空布局，没有多余的封闭凹槽与积存死角，表面的残留介质可通过高压冲洗直接清理，不会出现封闭式结构联轴器缝隙内积存食品或医药介质残留的情况，不用额外拆解整个传动链路，就能快速完成联轴器表面的卫生清洁作业，适配洁净生产场景的卫生管控要求。

Hytrel聚氨酯弹性体阻尼性能

传动核心的弹性环采用Hytrel聚氨酯材质制作，材质本身的阻尼特性可吸收传动过程中产生的冲击与振动，不会出现普通刚性联轴器运行时振动直接向两端轴系传导的情况，不用额外在轴系两端加装独立的减振缓冲部件，就能降低传动链路的振动传导幅度，提升精密传动设备的运行平稳性。

大位移多维度偏差补偿性能

这款联轴器可同时对轴系的径向、轴向与角向偏差进行补偿，径向偏差最大可支持±3mm，轴向偏差最大可支持±4mm，角向偏差最大可支持±12°，不会出现小补偿量联轴器轴系安装偏差稍大就产生额外附加应力的情况，不用反复对两端轴系进行高精度对中调校，就能在合理安装偏差范围内正常传递扭矩，降低轴系安装的对中难度。

热与电绝缘 decoupling性能

弹性环材质本身具备热与电的绝缘特性，可阻断两端轴系之间的电流传导与热量直接传递，不会出现金属刚性联轴器运行时轴电流直接侵蚀轴承的情况，不用额外在轴系中间加装独立的绝缘隔离环，就能实现两端轴系之间的电气与热隔离，减少轴承因轴电流侵蚀产生的损耗。

不锈钢夹紧 hubs 耐腐蚀性能

两侧用于对接轴端的夹紧 hubs 采用1.4404不锈钢材质制作，可耐受食品医药场景下常见的酸碱清洗介质腐蚀，长期接触清洗液后表面不会出现明显锈蚀痕迹，不会出现普通碳钢 hubs 长期接触腐蚀性清洗介质后表面快速锈蚀的情况，不用额外在 hubs 表面喷涂防腐涂层，就能在多清洗介质飞溅的工况下长期使用，延长联轴器的有效使用寿命周期。

紧凑型轻量化结构布局性能

联轴器的整机直径控制在46mm，总长度控制在46mm，整体重量约85g，可直接安装在空间紧凑的小型精密传动设备轴系之间，不会出现大体积大重量联轴器占用过多轴系安装空间的情况，不用额外对传动设备的轴端安装空间做大幅改造，就能快速完成联轴器的对位安装，适配小型精密传动设备的有限安装空间。

无相对滑动长效运行性能

整体联轴器运行过程中内部没有相互摩擦的滑动部件，所有扭矩传递都通过弹性环的形变完成，运行过程中不会产生摩擦碎屑，不会出现带滑动摩擦结构的联轴器长期运行后摩擦碎屑污染周边洁净环境的情况，能有效拉长联轴器的定期维护校验周期，减少洁净传动场景下传动部件的后续更换频次。

三、选型指南

匹配轴系传递扭矩与转速需求

先确认目标使用场景下传动轴系的额定传递扭矩、最高运行转速，常规中小功率食品输送泵与精密传动设备场景直接选用这款对应标准版本即可，配套大扭矩重载传动轴系场景，可选用对应更高扭矩规格的适配版本，保障联轴器的扭矩承载能力完全匹配现场的实际传动要求。

匹配现场轴径与安装空间条件

确认两端对接轴的实际轴径尺寸、轴系中间的预留安装空间长度，常规标准轴径的普通传动场景直接选用标准版本即可，两端轴径差异较大的特殊场景，可选用对应变径夹紧 hubs 的衍生版本，无需额外定制非标轴套就能完成联轴器与两端轴的对接安装。

适配现场环境工况条件

提前确认联轴器安装区域的环境温度波动范围、现场接触的介质类型，常规普通常温食品加工场景直接选用通用款即可，长期处于高温介质输送的特殊工况场景，可选用对应耐温等级升级的专用弹性环版本，进一步提升联轴器的整体环境耐受能力，延长整体的使用寿命。

适配特殊管控需求

如果是用于需要对接高洁净等级医药生产设备的场景，可选用对应全材质FDA合规的衍生版本，在保障基础扭矩传递与偏差补偿性能的同时，可直接满足医药生产场景的卫生合规要求，适配高洁净等级生产场景的管控标准。

四、技术参数

欧洲进口abp DKPS 4848双环联轴器，采用双环开放式结构搭配Hytrel聚氨酯弹性体工艺布局，适配食品医药与精密传动场景的轴系补偿部件需求，联轴器的最大允许传递扭矩为2Nm，最高允许运行转速可达3000r/min，径向最大补偿量±3mm，轴向最大补偿量±4mm，角向最大补偿量±12°，扭转弹簧刚度为28Nm/rad，径向弹簧刚度为79N/mm，整机转动惯量为106gcm²，适配的常规工业环境温度区间覆盖-30℃到+80℃，长时间长期频繁启停工况下弹性环的形变恢复性能处于可控范围，适配各类洁净精密传动场景配套专用轴系补偿部件的使用需求。

五、产品尺寸

核心联轴器主体尺寸

联轴器的整体轮廓经过狭小空间精密传动场景专项优化，紧凑型的金属与弹性体组合结构适配多数小型精密传动设备的轴系预留安装空间，整机的轴向总长度控制在适配两端轴端对接的合理范围，安装完成后不会出现周边设备结构与联轴器壳体空间干涉的情况，保障狭小传动安装工位场景下的适配性。

配套关联夹紧 hubs 与弹性环定位尺寸

联轴器两侧夹紧 hubs 的标准夹紧孔位尺寸与中间弹性环的对位安装尺寸，完全匹配同规格双环联轴器的通用安装规范，不用额外对原有传动轴系的轴端结构做非标改造加工，就能直接通过标准锁紧螺丝完成联轴器与两端轴的对位锁紧固定，实现联轴器的快速拆装更换。

六、应用领域

食品行业酱料输送泵传动场景

适配各类食品加工行业高粘度酱料输送泵的轴系连接作业，双环开放式结构易清洁性能满足食品生产的卫生清洗要求，Hytrel聚氨酯弹性体阻尼性能降低输送泵运行时的振动传导，提升酱料输送泵运行的平稳性。

医药行业蠕动泵传动连接场景

适配各类医药生产行业蠕动泵的动力端轴系连接作业，不锈钢夹紧 hubs 耐腐蚀性能耐受医药场景的酸碱清洗介质，热与电绝缘 decoupling性能阻断轴电流向泵体传导，降低蠕动泵轴承的损耗速率。

精密检测仪器轴系传动场景

适配各类工业精密检测仪器的传动轴系连接作业，大位移多维度偏差补偿性能降低轴系对中调校难度，无相对滑动长效运行性能避免摩擦碎屑污染检测环境，提升精密检测仪器的测量精度稳定性。

小型包装设备传动链路场景

适配各类小型自动化包装设备的动力轴系连接作业，紧凑型轻量化结构布局性能适配包装设备内部有限的安装空间，冲击振动阻尼性能降低包装设备启停时的传动冲击，提升包装设备运行的节拍稳定性。

七、总结

欧洲进口abp DKPS 4848双环联轴器，凭借双环开放式结构易清洁、Hytrel聚氨酯弹性体阻尼减振的差异化设计，解决了普通常规梅花联轴器洁净场景下易积存介质残留、轴系偏差补偿量小的常见痛点，大位移多维度偏差补偿、热与电绝缘 decoupling的特性覆盖了食品行业酱料输送泵传动、医药行业蠕动泵传动连接、精密检测仪器轴系传动等多类洁净精密传动场景配套专用轴系补偿部件的使用需求，在洁净工况精密传动专用联轴器领域拥有广泛的落地适配空间，是一款针对多介质飞溅、频繁启停复杂洁净传动工况深度优化的实用型专用双环式轴系补偿联轴器部件。
