一、产品介绍

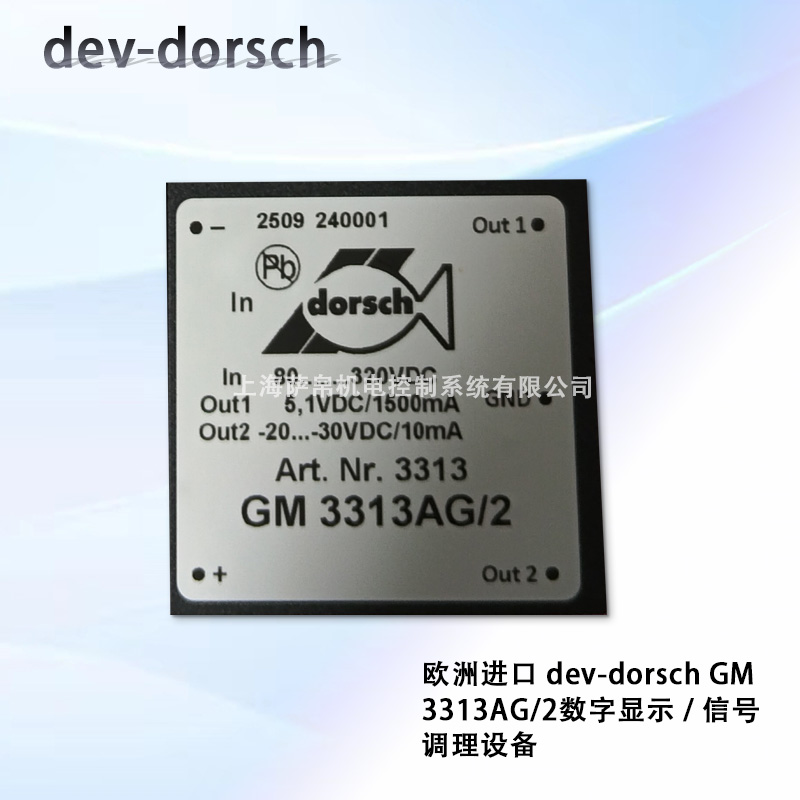

GM 3313AG/2是一款专为工业模拟信号高精度处理设计的一体化数字显示信号调理设备，依托24位高分辨率AD采样核心与全隔离信号处理架构，将工业现场各类微弱模拟传感信号的放大、调理、模数转换、数字显示功能集成在单台紧凑设备内，针对性解决了普通信号调理设备需要搭配额外数显仪表、多模块组合布线复杂、不同信号类型适配兼容性差的普遍痛点，无需额外加装信号转接模块即可直接接入各类标准工业传感信号，同时在设备本地完成实时数值显示与标准工业信号输出，为工业现场的传感信号采集与就地可视化提供一站式解决方案，是工业传感测控链路中实现信号标准化转换与就地状态监控的核心关键部件。

二、功能特点

多类型信号通用适配设计

这款设备支持几乎所有主流工业模拟传感信号的直接接入，包括应变片、热电偶、热电阻、4-20mA电流信号、0-10V电压信号等多种输入类型，无需更换硬件模块仅通过面板按键配置即可完成信号类型切换，大幅降低不同传感场景下的设备选型与备货成本。

全通道电气隔离架构

设备的输入回路、输出回路、供电回路三者之间实现完全的电气隔离，隔离耐压可达4kV AC，彻底阻断工业现场不同回路之间的共模干扰传导，避免现场大功率设备启停产生的地环流干扰信号采样精度，适配强电磁干扰的复杂工业环境。

24位超高精度采样能力

搭载24位高分辨率的AD转换芯片，信号采样的分辨率远超普通16位信号调理设备，即使是微伏级的微弱传感信号也能实现精准采样，完全不会出现小信号采样跳变、数值显示跳字的问题，保障工业传感数据的采集精度。

高对比度就地数字显示

面板搭载高亮度大尺寸数字显示屏，即使在光线不佳的工业车间内也能清晰读取实时测量数值，支持 engineering unit自定义工程单位设置，可直接显示压力、温度、重量等物理量的实际工程值，不需要操作人员手动换算原始信号数值。

可编程标准信号输出

支持用户自定义配置输出对应的标准工业信号，可将输入的传感信号线性转换为4-20mA、0-10V等标准工业控制信号，直接对接后续的PLC、DCS等工业控制系统，无需额外加装信号转换模块即可完成信号的标准化对接。

便捷的面板参数配置

设备面板配备独立的操作按键与参数锁定功能，操作人员可直接在现场完成量程校准、信号类型切换、报警阈值设置等操作，配置完成后可开启参数锁定功能，避免无关人员误操作改动设备参数，保障现场运行参数的稳定性。

三、选型指南

输入信号类型确认

选型时首先核对现场需要接入的传感信号类型，这款设备支持绝大多数主流工业模拟信号的直接接入，确认现场传感信号的输出范围和设备的输入适配范围完全匹配，避免出现信号量程超出设备适配区间导致采样精度下降的问题。

供电电源制式确认

确认现场可提供的设备供电类型，该型号支持24V DC标准工业供电，适配绝大多数工业控制柜内的直流供电系统，确认供电电压的波动范围控制在额定电压的±20%以内，保障设备长期稳定运行。

输出接口数量校验

根据后续对接的控制系统接口数量确认设备的输出通道配置，单台设备可提供至少一路标准模拟信号输出，需要同时对接多个不同控制系统的场景，可选用带多路独立输出的适配版本，无需额外加装信号分配器。

安装空间尺寸确认

提前核对工业控制柜内预留的安装空间尺寸，该设备采用标准DIN导轨安装结构，确认安装位置的DIN导轨长度足够容纳设备本体，同时预留少量周边空间保障设备自然散热。

特殊工况专项选配

在高振动的工业现场场景，可选用带加固安装底座的抗振版本，避免长期振动导致设备接线端子松动，在有防爆要求的化工危险区域，确认设备的安规认证符合对应区域的防爆标准后再完成现场安装使用。

四、技术参数

这款信号调理设备的输入信号适配范围覆盖应变片全桥、各类分度号热电偶、Pt100系列热电阻、4-20mA电流、0-10V电压信号，AD采样分辨率为24位，整体测量精度可达0.05%FS，隔离耐压4kV AC，标准输出信号为4-20mA或0-10V，显示刷新频率可达10次/秒，工作环境温度覆盖-20℃至+60℃，完全符合工业信号调理设备的相关IEC安全标准要求。

五、产品尺寸

GM 3313AG/2数字显示信号调理设备采用标准工业导轨安装的紧凑塑封结构，整机宽度为45mm，高度为75mm，深度为110mm，整体体积小巧轻薄，直接卡装在标准35mm DIN导轨上即可完成固定，多台设备并排安装时也能保持良好的自然散热，不会出现相邻设备热量互相堆积的问题，完全适配绝大多数工业控制柜内的标准安装布局要求。

六、应用领域

工业称重测力测控场景

广泛应用于各类工业称重、测力传感的信号处理场景，高精度采样能力可以精准采集应变式称重传感器的微弱信号，就地显示实时重量数值的同时输出标准信号对接PLC控制系统，是工业称重测控系统的核心信号处理部件。

工业温度测量监控场景

适配各类工业温度传感的信号调理场景，直接接入热电偶、热电阻信号完成高精度温度采样，就地显示实时温度数值，同时将温度信号传输到DCS系统，广泛应用于冶金、化工等行业的工业炉温度监控回路。

压力传感信号变送场景

应用于各类工业压力、液位传感的信号处理链路，将压力传感器输出的微弱信号调理转换为标准工业信号，同时在设备本地就地显示实时压力数值，方便现场操作人员直接在设备旁读取压力状态。

自动化设备状态监控场景

适配各类工业自动化设备的运行状态监控场景，采集设备的振动、位移等传感信号，完成高精度信号调理与就地显示，同时将状态信号上传到设备的控制系统，实现设备运行状态的实时就地监控。

七、总结

GM 3313AG/2数字显示信号调理设备凭借多类型信号通用适配、全通道电气隔离、24位超高精度采样的核心优势，完美解决了普通信号调理设备功能单一、布线复杂、微弱信号采样精度不足的长期行业痛点，一体化集成的就地数字显示功能让现场操作人员无需前往中控室就能直接读取实时物理量数值，可编程标准信号输出可以直接对接各类主流工业控制系统，无需额外搭配多台不同功能的仪表模块就能完成从传感信号接入到控制系统对接的全链路处理，在工业称重测力、温度测量监控、压力传感变送等各类工业传感测控场景下，都能长期稳定提供高精度的信号调理与就地显示功能，是工业传感测控链路中简化系统架构、提升信号采集精度的高可靠性核心部件，为工业现场传感数据的精准采集与就地可视化提供了一站式的稳定解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
