一、产品介绍

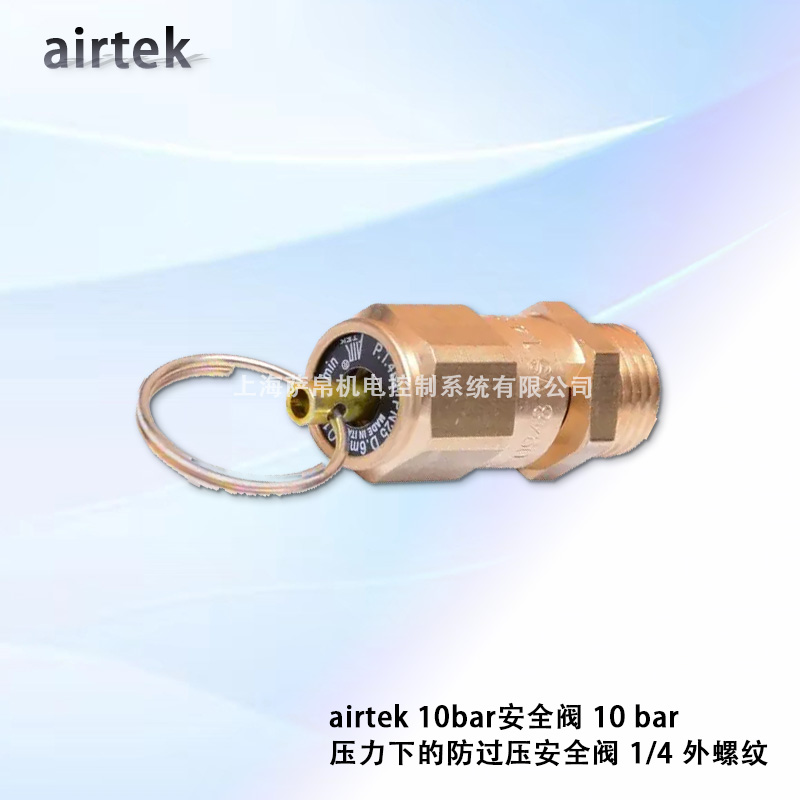

Airtek 10bar防过压安全阀是一款专为中低压气动系统设计的小型直动式安全泄压部件，以10bar作为额定触发压力基准，采用1/4英寸外螺纹的标准接口设计，依托紧凑的直动式弹簧调节结构，在系统压力达到设定阈值时可快速自动开启泄放介质，将管路或气罐内的压力稳定控制在安全区间内，避免气动系统因突发超压引发的部件损坏或安全隐患，凭借小巧的体积和精准的压力控制能力，成为各类小型气动回路中应用广泛的基础安全防护元件。

二、功能特点

10bar精准触发控制

这款安全阀的弹簧预紧力经过出厂精准校准，在常规工况下可稳定在10bar±0.3bar的区间内触发开启，不会出现压力未达标就误开启的情况，也不会出现压力远超10bar仍未动作的滞后问题，完美适配以10bar为常规工作压力的气动系统的安全防护需求。

1/4外螺纹便捷安装

采用标准1/4英寸外螺纹接口，可直接拧入对应规格的内螺纹气路接口，无需额外转接接头就能完成安装，大幅简化了在小型气动元件、小气罐、 compact 阀岛上的安装流程，适配绝大多数小型气动系统的接口规格。

快速响应泄压动作

采用直动式开启结构，没有先导式安全阀的复杂中间传动环节，当系统压力刚达到10bar的触发阈值时，阀瓣可在毫秒级时间内完成开启动作，瞬间泄放超压的压缩空气，快速抑制系统压力继续攀升，超压响应速度远快于同规格的先导式安全阀。

全通径无卡滞流道

内部流道采用光滑无死角的优化设计，压缩空气内的少量细微杂质不会在流道内堆积卡滞阀瓣，长期使用也不会出现动作卡顿、泄压不畅的问题，在普通工业气动场景下无需频繁拆解清理维护。

低泄漏密封性能

阀瓣密封面采用高耐磨的丁腈橡胶复合材质，在系统压力低于10bar的正常工作状态下，可实现近乎零泄漏的密封效果，不会出现常规安全阀带压持续漏气的问题，避免了不必要的压缩空气损耗，降低系统的空压能耗。

可视化压力调节结构

顶部自带外露的调节螺母与锁紧结构，用户可以根据现场实际需求小范围微调触发压力，调节完成后拧紧锁紧螺母即可锁定设定值，无需借助复杂专用工具就能完成压力校准，适配不同场景下的差异化防护需求。

三、选型指南

触发压力精准匹配确认

选型时首先确认气动系统的最高允许工作压力为10bar，若系统长期工作压力低于8bar，可直接选用出厂预设10bar触发压力的版本，若需要小范围调整触发阈值，可选用带可调结构的型号，确保开启压力始终低于系统的最高承压极限。

接口规格适配校验

确认现场需要安装安全阀的位置为1/4英寸内螺纹接口，螺纹的牙型为标准英制管螺纹，避免因螺纹规格不匹配出现安装后漏气、滑牙的问题，若现场接口规格存在小幅差异，可搭配适配的密封生料带完成安装密封。

泄放量需求核算

根据气动系统的容积大小核算所需的最小泄放流量，这款安全阀的通径适配常规小型气罐、气动管路的泄压需求，若系统容积超过50L，需要确认安全阀的最大泄放量足以在短时间内将超压压力降至安全区间，避免因泄放能力不足无法快速控压。

介质与温度适配

确认系统内的介质为常规无油或含少量油雾的压缩空气，长期工作温度处于-10℃至+80℃的区间内，若系统内的压缩空气含油量过高或存在腐蚀性介质，可选用适配氟橡胶密封的特殊版本，避免密封件被腐蚀提前失效。

安装位置规划

优先将安全阀安装在气罐的顶部或管路的最高点位，避免安装在管路的低位容易堆积冷凝水的位置，防止冷凝水长期浸泡阀瓣密封面影响密封性能，同时在安全阀的泄放口朝向位置预留足够空间，避免泄压时高速气流直接冲击周边人员或精密元件。

四、技术参数

这款防过压安全阀的额定开启压力为10bar，允许的调节范围覆盖8bar至12bar，在10bar触发压力下的最大泄放流量可达800L/min，公称通径为6mm，适配介质为压缩空气，工作温度区间为-10℃至+80℃，连接螺纹为标准1/4英寸外螺纹，阀体采用高强度阳极氧化铝材质，密封件为耐油丁腈橡胶，开启动作寿命可达10万次以上，完全符合气动系统安全防护的相关行业标准要求。

五、产品尺寸

Airtek 10bar 1/4外螺纹防过压安全阀的整体总高度为42mm，阀体最大外径为22mm，1/4外螺纹的有效啮合长度为10mm，顶部调节螺母的外径为14mm，整体体积小巧轻便，可轻松安装在空间紧张的气动阀岛、小型储气罐侧面，不会占用过多的气路布局空间，适配绝大多数紧凑型气动系统的安装空间要求。

六、应用领域

小型空压机系统场景

广泛应用于便携小型空压机的储气罐安全防护，当空压机的压力开关出现故障无法停机时，10bar安全阀快速开启泄放压缩空气，避免气罐超压发生安全隐患。

自动化气动回路场景

适配工业自动化生产线的气动三联件、阀岛的末端安全防护，防止气动回路因电磁阀误动作、管路堵塞出现压力异常攀升，保护气缸、气动执行元件不受超压损坏。

激光切割辅助气路场景

应用于小型激光切割机的辅助气体气动回路，稳定将气路压力控制在10bar的安全区间内，避免超压气流冲击激光头内部的精密光学元件，保障切割设备的稳定运行。

气动工具配套场景

适配高压气动扳手、喷涂气动工具的前端气路防护，防止空压机输出压力异常升高损坏气动工具内部的精密部件，延长气动工具的整体使用寿命。

七、总结

Airtek 10bar 1/4外螺纹防过压安全阀凭借10bar精准的触发控制能力、小巧紧凑的体积和便捷的1/4外螺纹安装结构，完美适配了各类以10bar为常规工作压力的小型气动系统的基础安全防护需求，直动式的快速响应特性让它可以在超压初期就完成泄压动作，避免系统压力持续攀升引发的各类故障，低泄漏的密封设计也大幅降低了日常使用中的压缩空气损耗，同时可视化的压力调节结构让它可以灵活适配不同场景的差异化需求，是小型气动回路中可靠性极强的低成本安全防护元件，为各类中低压气动系统的长期稳定运行提供了基础的超压安全保障。
