一、产品介绍

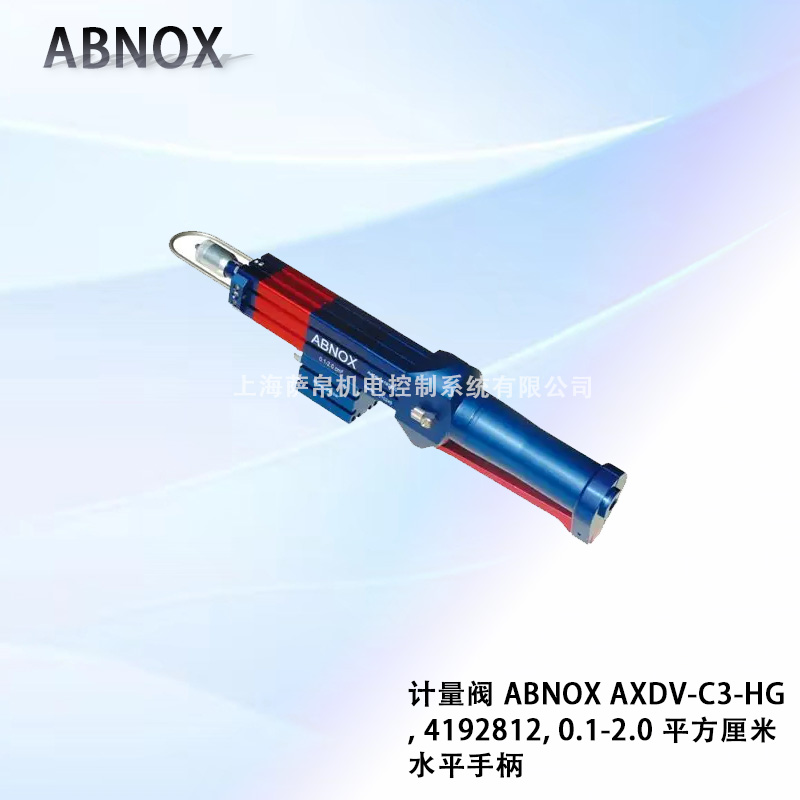

ABNOX AXDV-C3-HG（订货号 4192812）是瑞士 ABNOX 推出的高精度容积式计量阀，属于 AXDV-C3 系列 V3.0 版本，专为润滑脂与润滑油的手动定量涂覆设计。该产品采用水平手柄（Handgrip）构型，将精密计量室与操作手柄集成于一体，用户通过水平握持并手动触发即可实现介质的精确释放，彻底解决了产线上人工注脂量无法标准化、滴漏拉丝污染工位的难题。计量范围覆盖 0.1cm³ 至 2.0cm³，通过调节螺母物理限制活塞行程实现排量的连续可调，重复精度优于 ±1%，适配 NLGI 000 至 3 级的全部润滑脂及各粘度润滑油。工作压力建议 10～200bar，采用容积式计量原理，排量仅由活塞行程决定，完全不受供油压力波动与介质粘度变化影响，是汽车零部件、电子设备、家电产线等场景中实现"定量、定点、高效"润滑的核心组件。

二、功能特点

1 容积式计量，精度不受压力与粘度影响

排量仅由活塞行程物理决定，与供油压力波动、介质粘度变化、环境温度无关，确保每一枪注脂量完全一致，计量公差在中间量程范围内保持 ±2% 以内。

2 水平手柄人体工程学设计

手柄采用水平握持构型，阀门位于手中，操作者手腕无需偏转即可完成 trigger 动作，有效分散长期操作的腕部压力，特别适合产线高频次、长时间的定量涂覆作业。

3 断料阀芯严密，零滴漏零拉丝

配备高性能断料阀芯，停止触发时迅速关闭，不产生多余滴漏与拉丝现象，保持工位整洁，避免油脂污染工件与周边设备。

4 排量连续可调，无需更换组件

通过阀体后部的刻度调节装置与锁定螺母，即可在 0.1～2.0cm³ 范围内连续调整排量，调整完毕后锁紧螺母防止震动位移，几秒内即可切换定量大小。

5 气动控制，油路与气路分离

气动部分由手柄内部的 5 位二通阀控制，按下触发器开始喷射，输出压力取决于润滑剂进料压力，气动系统与油脂室完全分离，避免气体混入油脂影响计量精度。

6 可扩展传感器监控功能

支持随时加装电子位置开关（磁场传感器，带 M8×1 连接器），监测润滑脂活塞终点位置并输出信号至中控系统，实现生产过程的可追溯与过程可靠性提升。

三、选型指南

1 确认单次注脂量需求

该型号计量范围为 0.1～2.0cm³，若需求量小于 0.1cm³ 或大于 2.0cm³，需选配 AXDV-C1（更小排量）或 AXDV-C4（更大排量）系列。

2 核对进料压力与供油系统

建议进料压力 10～200bar，选型时须确认现场供油泵压力能够克服计量阀开启压力，冬季介质变稠时尤其需要注意压力是否充足，必要时在前端增设压力减压阀。

3 选择手柄构型

HG 为水平手柄（Handgrip），适合侧向或水平方向的注脂动作；若注脂点在深孔下方或需垂直操作，可考虑 PN（垂直手柄）或 SV（悬挂式）版本。

4 确认介质类型与喷嘴适配

适配 NLGI 000～3 级润滑脂及各粘度润滑油，可根据工况选配不同长度、角度（90°/45°）或扁平口喷嘴，狭窄空间可选配带 Luer 连接的点胶头适配器。

5 评估传感器与过程监控需求

若需生产过程追溯，建议同时选配电子位置开关（订货号 0001220），ABNOX 建议在两个末端位置均使用位置开关以实现最高过程可靠性。

6 确认接口规格

标准进料接口为 G1/4" 或 M10×1，适配主流供油泵系统，选型前核对现场管路接口是否匹配。

四、技术参数

1 核心计量参数

型号 AXDV-C3-HG（V3.0），订货号 4192812，计量范围 0.1～2.0cm³（连续可调），重复精度优于 ±1%，中间量程计量公差 ±2% 以内，适用介质 NLGI 000～3 级润滑脂及各粘度润滑油。

2 压力与温度参数

建议进料压力 10～200bar，最高工作压力 200bar，工作温度覆盖 -20℃ 至 +80℃，防护等级 IP54（标准）。

3 结构与材质参数

阀芯经特殊硬化处理，耐磨抗腐蚀，可处理含固体颗粒的润滑介质；密封结构采用现代密封件与 Glydrings，在 200bar 压力下保证长使用寿命；主体材质为高强度合金钢。

4 传感器与附件参数

可选配电子位置开关（磁场传感器，M8×1 连接器，订货号 0001220），电缆长度约 300mm，LED 操作显示指示油脂活塞终点位置。

5 认证与标准

符合 CE 认证，通过瑞士原厂质量检测。

五、产品尺寸

1 主体尺寸

AXDV-C3-HG 整体为手柄集成式计量阀结构，含水平手柄总长度约 200～250mm，重量约 0.8～1.2kg（含手柄），属于同系列中紧凑型手动计量阀规格。

2 接口布局

底部为进料接口（G1/4" 或 M10×1），侧面为触发扳机（水平手柄端部），顶部预留传感器安装凹槽（用于加装位置开关），手柄内部集成 5 位二通气动阀。

3 安装空间要求

水平操作需预留手柄展开空间约 250mm，进料管路需预排空气避免气泡影响计量精度，安装面与热源保持 20mm 以上距离。

六、应用领域

1 汽车零部件组装

用于天滑道、门锁、座椅调节机构等部件的定量涂脂，水平手柄构型方便操作者在狭窄的装配区域内完成精准注脂，减少油脂浪费。

2 电子设备制造

微型电机、齿轮箱、精密轴承的润滑脂定量填充，高重复精度确保每颗轴承注脂量一致，避免过量注脂导致的运行阻力增大。

3 家电生产线

洗衣机减震悬挂、风扇轴芯等部件的润滑脂定量涂覆，断料阀芯零滴漏设计保持产线工位整洁，适配家电产线高频节拍需求。

4 工程机械与轨道交通

铰接点、销轴等重载部件的定期定量润滑，200bar 耐压设计适应高压供油系统，硬化阀芯可处理含固体颗粒的润滑介质。

5 医疗器械装配

对清洁度与计量精度要求极高的医疗器械润滑工位，容积式原理确保无压力波动干扰，可选配不锈钢版本满足卫生级要求。

七、总结

ABNOX AXDV-C3-HG 4192812 以 0.1～2.0cm³ 连续可调排量、优于 ±1% 的重复精度与容积式计量原理为核心，将水平手柄人体工程学设计、零滴漏断料阀芯、气动控制与传感器扩展能力集于一体，是汽车零部件、电子制造、家电产线及医疗器械等场景中兼顾高精度定量、长寿命耐磨与过程可追溯的成熟方案。G1/4" 标准接口与紧凑的手柄集成结构使其能够无缝嵌入多数手动润滑工位，选型时重点确认注脂量落在 0.1～2.0cm³ 区间内、进料压力不低于 10bar 并预留传感器接口，冬季低温工况需适当提升供油泵压力以缩短计量室充填时间，方能充分发挥其在精密定量润滑中的核心价值。
