一、产品介绍

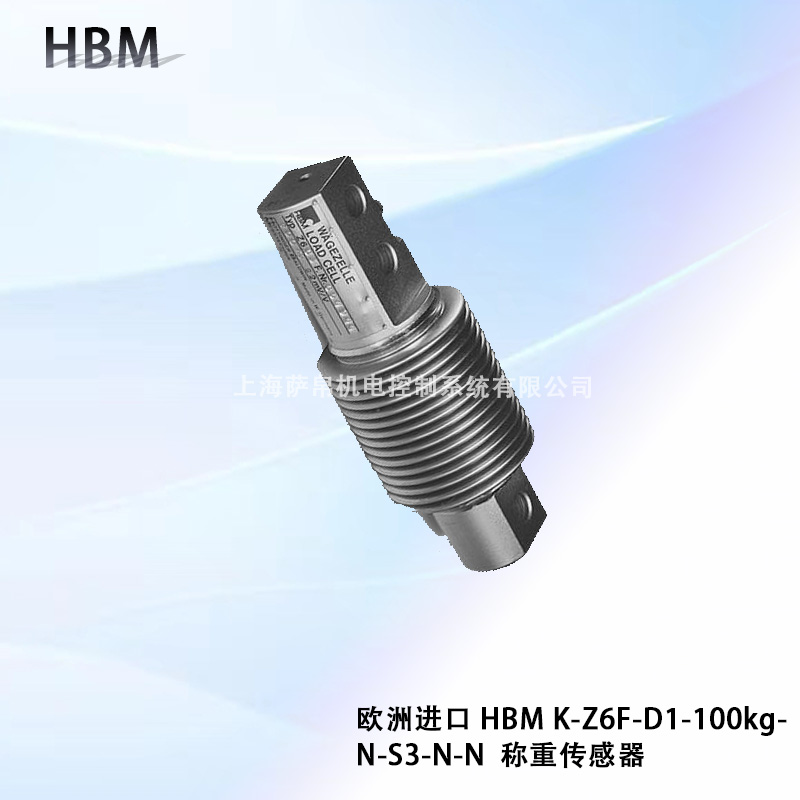

HBM K-Z6F-D1-100kg-N-S3-N-N 是德国 HBM（Hottinger Brüel & Kjaer）原装进口的 Z6 系列波纹管式悬臂梁称重传感器，属于该系列中定位工业通用级静态与动态称重的经典标准化产品。该传感器额定量程 100kg，精度等级为 D1（符合 OIML R60 标准，最大检定分度数 nLC=1000），采用全不锈钢电抛光测量体搭配激光焊接金属波纹管密封结构，整机防护等级达 IP68（可在水下 1 米浸泡 100 小时），工作温度覆盖 -30℃ 至 +70℃，内置高精度温度补偿模块与 EMC/ESD 防护（符合 EN 45501 标准）。型号中"S3"代表标配 3 米六线制屏蔽电缆，支持多传感器并联组网与四角偏差调整，是平台秤、料斗秤、皮带秤、配料秤及自动化称重产线中最具性价比的核心传感元件。

二、功能特点

1 激光焊接波纹管全密封

采用激光焊接金属波纹管替代传统胶封结构，实现 100% 气密性，彻底隔绝湿气与腐蚀性介质侵入核心应变区域，同时赋予传感器极强的抗侧向力干扰能力，即使秤体受热膨胀或受到轻微水平冲击，仍能保持高线性信号输出。

2 六线制电阻自动补偿

标准六线制电路设计（EXC+、EXC-、SIG+、SIG-、SEN+、SEN-），感应线可自动补偿长距离电缆传输带来的电压损耗，适配 3 米至 20 米各种布线长度，远距离信号传输精度不衰减。

3 四角并联与偏差调整

支持最多 8 只传感器同步并联组网，内置四角微调校准功能，可快速修正称重平台受力不均导致的角差偏差，大幅提升多传感器系统的整体称重精度与一致性。

4 全不锈钢抗腐蚀结构

传感器本体及安装附件均由不锈钢制成，电抛光表面处理抗腐蚀能力强，可直接适应食品、医药行业的高压水冲洗与化学品清洗环境，长期使用不锈蚀、不变形。

5 宽温域高稳定性

工作温度 -30℃ 至 +70℃，内置温度补偿模块将温度对零点的漂移控制在 ±0.02%FS/10K 以内，温度对灵敏度的影响低至 0.004%/10K（D1 等级），全温区测量数据稳定可靠。

6 EMC 抗干扰认证

通过 EN 45501:2015 标准 EMC/ESD 测试，可有效抵御车间变频器、伺服电机、焊接设备等强电磁干扰源，在复杂工业电磁环境中仍能保持信号纯净。

三、选型指南

1 按量程选型号

本款额定载荷 100kg，建议实际工作载荷控制在量程的 30%～80%（即 30～80kg）区间以获得最佳线性度与使用寿命；若需 5kg～1t 其他量程，可对应选择 Z6FD1/5kg、/20kg、/50kg、/200kg、/500kg、/1t 等规格。

2 按精度等级选版本

D1 等级（1000 分度）满足绝大多数工业配料与物料计量需求；若用于贸易结算或高精度实验室检测，可升级 Z6FC3（3000 分度）、Z6FC4（4000 分度）或 Z6FC6（6000 分度）版本。

3 按电缆长度选配置

S3 代表标配 3 米六线制电缆，若传输距离超过 3 米可选配 5 米、10 米、15 米或 20 米定制长度，电缆可根据现场需求裁剪但不可自行接驳延长。

4 按防爆需求选认证

标准款适用于普通工业环境；若用于易燃易爆危险区域（如化工、粉尘环境），需选配符合 ATEX 95 / IECEx / FM 标准的防爆版本。

5 按安装方式选附件

可搭配专用摆动支座（Z6/AM）吸收振动并自动找正受力点，配套专用接线盒（VKK1-4 / VKK2-6）实现多传感器并联组网时的信号汇总与角差调整，也可加装数字变送器（PAD 系列）直接输出工业总线信号。

四、技术参数

1 核心测量参数

额定量程 100kg，精度等级 D1（OIML R60，nLC=1000），灵敏度 2.0±0.05mV/V，综合测量误差 ≤±0.02%FS，重复性误差 ≤0.01%FS，线性偏差 ≤0.05%FS，迟滞误差 ≤0.05%FS，蠕变（30min）≤0.05%FS。

2 电气参数

输入电阻 350～480Ω，输出电阻 356±0.2Ω，参考激励电压 5V DC（标称范围 0.5～12V DC），绝缘电阻 ＞5GΩ，功耗 ≤100mW，供电方式 5～15V DC。

3 温度参数

额定温度范围 -10℃ 至 +40℃，工作温度范围 -30℃ 至 +70℃，储存温度 -50℃ 至 +85℃，温度对零点影响 TK0 ≤±0.02%FS/10K，温度对灵敏度影响 TKC ≤0.004%/10K。

4 环境与认证参数

防护等级 IP68（水下 1 米 / 100 小时），符合 OIML R60、NTEP、EN 45501（EMC/ESD）认证，ATEX 防爆版本可选，整机重量约 0.5kg。

5 机械参数

安全过载能力 150%FS（即 150kg），极限过载 300%FS，最大偏心负载误差极低，结构抗侧向力性能优异，适合频繁安装拆卸的工业场景。

五、产品尺寸

1 传感器主体尺寸

整体为紧凑型悬臂梁结构，测量体采用电抛光不锈钢一体成型，安装高度低、体积小巧，重量约 0.5kg，可轻松嵌入标准称重平台底座或自动化产线工装夹具，不占用额外安装空间。

2 电缆与接口布局

标配 3 米六线制屏蔽电缆（S3 配置），线径适配标准工业接插件，红/黑线为激励电源、绿/白线为信号输出、黄/蓝线为感应补偿，尾部可选配 M12 航空插头替代裸线便于现场快速接线。

3 安装接口布局

底部为标准安装螺纹孔，配套不锈钢安装底座与 M8 固定螺栓，顶部承压面经精密研磨确保受力均匀，支持摆动支座或限位缓冲组件扩展安装。

六、应用领域

1 平台秤与料斗秤

作为中小型平台秤、料斗秤的核心称重元件，D1 精度满足工业配料与物料计量需求，不锈钢波纹管结构可直接承受高压水冲洗，适配食品与化工场景。

2 自动化配料系统

在化工、建材、粮食等行业的自动化配料产线中，配合称重控制器实现多物料精确配比，六线制与四角调整功能确保多传感器并联后的称重一致性。

3 皮带秤动态检重

适配皮带秤的连续动态称重场景，内置温度补偿与 EMC 防护确保在变频器密集的输送线旁仍能稳定输出，支持与流量计联动实现吨包计量。

4 食品医药洁净称重

IP68 防护与全不锈钢结构满足食品、医药行业的 GMP 洁净要求，可直接承受高压蒸汽与化学清洗剂冲洗，长期使用不腐蚀、不脱落。

5 小型包装与检重秤

用于自动定量包装机、在线检重秤的载荷检测，100kg 量程与低安装高度适配紧凑型包装设备，多传感器并联能力支持大型包装平台扩展。

七、总结

HBM K-Z6F-D1-100kg-N-S3-N-N 是一款将激光焊接波纹管全密封、六线制电阻补偿、四角并联调整与 IP68 防护高度集成于 0.5kg 紧凑不锈钢壳体中的工业级悬臂梁称重传感器。D1 精度等级（1000 分度）与 ±0.02%FS 的综合误差使其在平台秤、料斗秤、皮带秤等静态与动态称重场景中均能提供稳定可靠的计量数据；-30℃ 至 +70℃ 的宽温域与内置温度补偿模块确保全年全天候数据一致性；EN 45501 EMC 认证与全不锈钢抗腐蚀结构则让它在食品清洗、化工粉尘、电磁干扰等最苛刻的工业环境中依然表现从容。ATEX 防爆版本可选与最多 8 路并联组网能力，进一步确保其在危险区域与大型称重系统中的适配深度。对于需要在 100kg 量级实现高可靠性工业称重、且对防护等级与环境适应性有刚性要求的项目，K-Z6F-D1-100kg-N-S3-N-N 是称重传感链路中最值得信赖的核心计量节点。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
