一、产品介绍

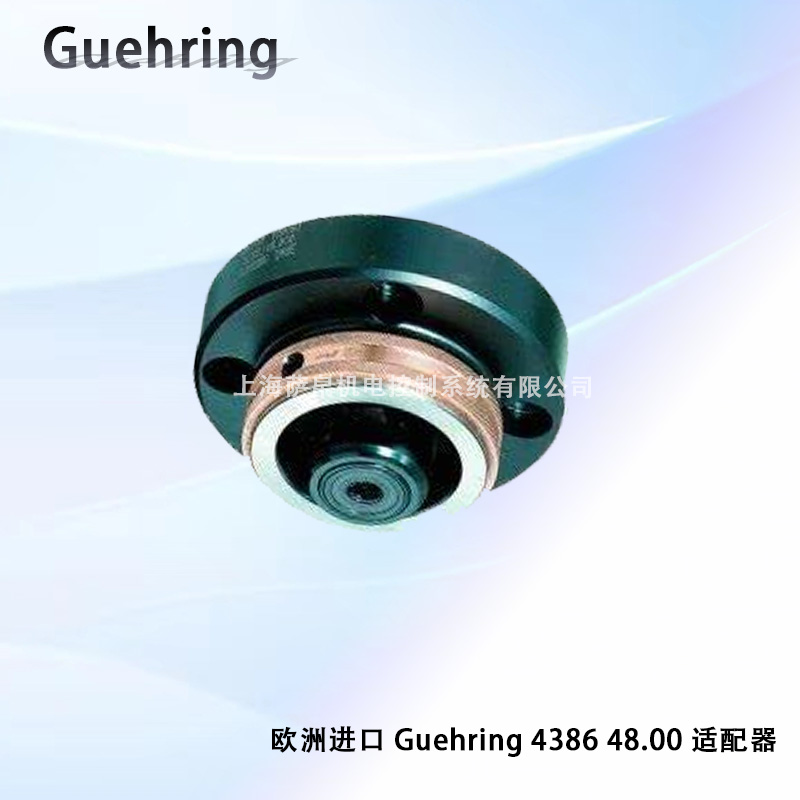

Guehring 4386 48.00 适配器是德国Guehring原装的高精度主轴转接组件，归属 4386 高精度转接系列，严格遵循 DIN 69893 / ISO 国际刀柄标准制造。该适配器主要用于加工中心、五轴机床及刀具预调设备的刀具接口转接，可稳定衔接主轴与各类切削刀柄，实现钻孔、铣削、镗孔、攻丝等加工工序的标准化转接。产品全程德国原厂加工，出厂均完成动平衡与精度全检，符合 CE 工业安全标准。型号中"48"代表适配夹持直径为 48mm，"48.00"为精确尺寸标识，接口类型为标准 HSK-A63（部分同系列版本为 HSK-C63，选型时需确认机床主轴接口），凭借高刚性、高精度特性广泛适配精密机械加工场景，是工业机加工产线的核心精密转接配件。

二、功能特点

1 双重定位高精度

采用锥面与端面双重定位结构，接触贴合精度极高，法兰端面 50mm 处径向跳动 ≤3μm，轴向重复定位精度 ±2μm，高速加工无退让、无抖动，有效杜绝工件加工振纹，大幅提升产品表面光洁度。

2 高转速动平衡

标准版最高转速 24000r/min，出厂动平衡等级达 G2.5，高速运转状态下振动极低，可适配高精度铣削、钻削等高速加工工序，长期批量加工不易出现精度衰减。

3 高强度耐磨材质

采用 42CrMo4 高强度合金钢，整体淬火硬度达 HRC54-58，表面搭载耐磨 TiAlN 涂层，兼顾高强度与抗磨损性能，内置一体式密封结构可防尘、防切削液侵蚀，减少设备维护频次。

4 广泛兼容扩展

可适配 ER32、ER40 标准弹簧夹头、液压夹紧套筒、攻丝转接套等主流刀具配件，支持快速换刀，适配柔性生产线作业需求，所有产品出厂完成精度、动平衡全检，上机即可投入精密加工。

5 抗震优化结构

结构经过抗震优化设计，高速切削、深孔加工工况下减震效果优异，可有效延长刀具使用寿命，大幅缩短设备调试周期。

三、选型指南

1 按主轴接口选型号

4386 48.00 标准版适配 HSK-A63 主轴接口，若机床主轴为 HSK-C63 则需选配同系列 HSK-C63 版本，HSK-A、SK、BT 等其他主轴接口需选用对应适配型号，确认无误后方可采购。

2 按夹持尺寸选规格

"48.00"代表适配夹持直径 48mm，若需其他夹持尺寸可匹配同系列对应规格适配器，大直径刀具、重切削工况搭配 ER40 夹头，小直径刀具、轻切削场景选用 ER32 夹头以降低转动惯量。

3 按转速需求选配置

常规模具、五金零部件精加工 24000r/min 以内工况选用标准版即可；超高转速精密加工场景可升级高动平衡等级版本；若为长期高速加工需提前核实转速与动平衡参数是否满足使用要求。

4 按环境选防护

普通干湿加工适用标准款；粉尘、腐蚀切削液工况可选配防腐升级款或加装密封环，减少加工过程中切削液、碎屑进入接口间隙，降低接口磨损。

5 按安装选配件

可搭配专用拉钉（标准型/加长型）、非标替换拉钉、专用紧固扳手、防松垫片及加长转接套筒，适配不同机床安装需求；设备工装存在干涉或深腔加工场景可搭配加长套件调整安装长度。

四、技术参数

1 接口参数

机床端接口为 HSK-A63 标准（部分版本 HSK-C63），主体外径 48mm，标准安装长度 164mm，配套 M16 标准拉钉，额定紧固扭矩 120±5N·m，符合 DIN 69893 / ISO 国际刀柄标准。

2 精度参数

法兰端面 50mm 处径向跳动 ≤3μm，轴向重复定位精度 ±2μm，同轴度表现稳定，严格加工工艺保证连接后刀具与主轴的同心度，可降低加工过程中的振动。

3 转速与扭矩参数

标准版最高转速 24000r/min，出厂动平衡等级 G2.5，最大扭矩承载能力 280N·m（按具体配置），可满足各类精密切削需求。

4 材质参数

采用 42CrMo4 高强度合金钢，整体淬火硬度 HRC54-58，表面 TiAlN 耐磨涂层，内置一体式密封结构，防护等级标准款无密封（可选配 IP54 防护套筒）。

5 重量与环境参数

整体重量约 1.2kg，工作温度 -20°C 至 +60°C，存储温度 -40°C 至 +85°C，符合 CE、LVD、EMC、RoHS、REACH 认证，尺寸公差符合 ISO 9001 质量体系要求。

五、产品尺寸

1 主体尺寸

整体为紧凑型转接结构，主体外径 48mm，标准安装长度 164mm，重量约 1.2kg，体积小巧可嵌入标准 DIN 导轨电气柜或直接安装于机床主轴端，不增加额外体积负担。

2 接口布局

机床端为 HSK-A63 标准接口，刀具端适配 48mm 直径夹持，配套 M16 拉钉安装，前端可选配 ER32/ER40 弹簧夹头、液压夹紧套筒等夹持配件，接口端为标准工业接插件，支持快插快拔。

3 配件接口

支持非标替换拉钉、专用紧固扳手、防松垫片及加长转接套筒等扩展配件，可加装中心出水分流接头实现刀具内冷循环，优化深孔加工的冷却与排屑效果。

六、应用领域

1 精密模具加工

适配塑胶、压铸、冲压模具的高速铣削、镜面精加工与深孔钻孔工序，双重定位结构确保模具高精度尺寸与光洁度，表面硬化处理减少长期使用中的接口磨损。

2 汽车零部件制造

用于发动机、变速箱、轮毂等铝合金配件的批量铣钻、攻丝加工，适配自动化产线连续作业，高刚性转接确保大批量加工中的尺寸一致性。

3 航空航天轻量化加工

满足铝、钛合金轻量化零件的五轴联动精密切削需求，契合航空严苛公差标准，G2.5 动平衡与高转速性能支持高速精加工场景。

4 通用机械镗铣加工

适配通用机械零部件镗铣加工、刀具预调仪精密检测标定，出厂全检精度确保上机即可投入使用，大幅缩短设备调试周期。

5 复合材料高速雕刻

适用于碳纤维、密度板等复合材料的高速雕刻、开槽加工，抗震优化结构在高速切削中减震效果优异，有效延长刀具使用寿命。

七、总结

Guehring 4386 48.00 适配器是一款将双重定位高精度、G2.5 动平衡、TiAlN 耐磨涂层与 HSK-A63 标准接口高度集成于 48mm 紧凑转接结构中的德国原装精密主轴转接组件。±2μm 重复定位精度与 ≤3μm 径向跳动从结构层面保障了刀具与主轴的同心度，24000r/min 最高转速与 280N·m 扭矩承载使其在高速精密加工中仍能保持稳定输出；42CrMo4 合金钢基体搭配 TiAlN 涂层与一体式密封结构，则让它在长期批量加工与恶劣切削环境中均表现出极强的耐磨抗蚀能力。ER32/ER40 夹头兼容与快速换刀设计进一步确保了柔性产线的高效运转。CE/RoHS/REACH 多重认证与 -20°C 至 +60°C 的工作温度范围，使其在精密模具、汽车零部件、航空航天及通用机械加工等对转接精度与环境适应性均有极高要求的场景中长期稳定运行。对于需要在 HSK-A63 主轴设备上实现高精度刀具转接、且对动平衡与快速换刀有刚性需求的项目，4386 48.00 是主轴转接链路中最值得信赖的核心节点。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
