一、产品介绍

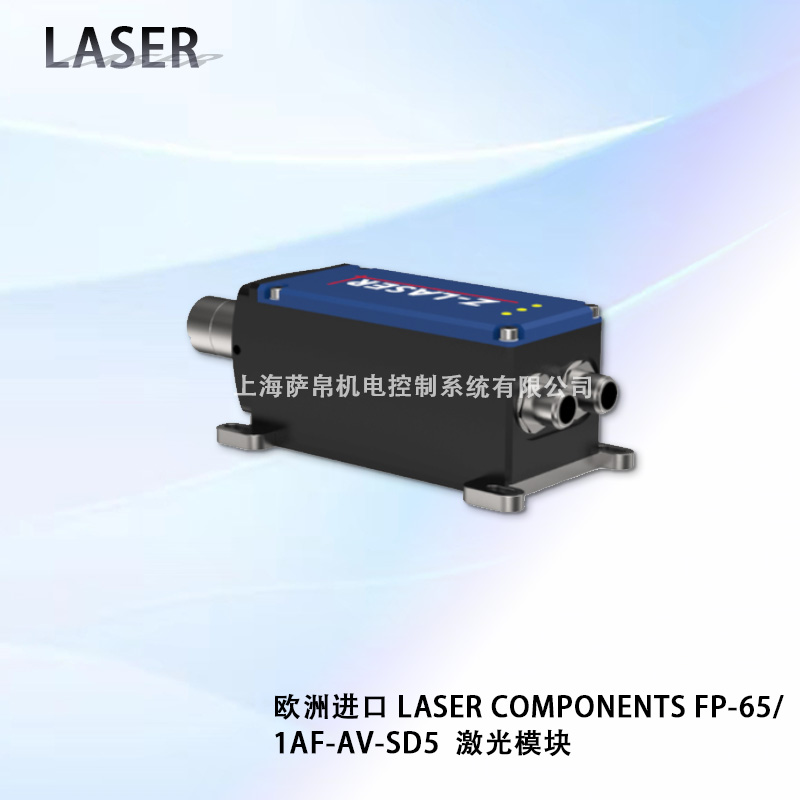

LASER COMPONENTS FP-65/1AF-AV-SD5 是德国 LASER COMPONENTS 原厂原装进口的 FLEXPOINT® 系列微型点状激光二极管模块，专为工业定位、对准与视觉检测开发。型号各字段具备明确定义：FP 代表 FLEXPOINT 微型激光产品线；65 对应 650nm 红色可见光波长；1 代表 1mW 输出功率；AF 为可调焦非球面光学结构；AV 适配 4.5–6V 宽直流电压；SD5 标配 2 米三芯屏蔽控制线。整机采用阳极氧化铝合金圆筒外壳，外径 11.5mm、总长 57mm，壳体与内部电路电气隔离，规避外部电磁干扰。产品符合 Class 2 激光安全标准，无需复杂防护即可常规使用，原厂遵循欧盟光电安全与 EMC 电磁兼容规范，是自动化设备集成通用型基准激光指示单元。光学参数方面，中心波长 650nm，额定输出功率 1mW，光束为标准高斯圆形光斑，无穷远发散角小于 1.5mrad，1 米处光斑直径约 1mm，镜头支持全程手动调焦，预热后功率波动优于 ±5%，指向稳定性小于 50µrad/℃。电气参数方面，供电 4.5–6V DC，典型工作电流 50–70mA，最大不超过 100mA，内置反向电压保护，白色控制线支持 TTL 电平调制，0V 或开路激光开启、5V 关闭，调制频率可达 10kHz。工作温度范围 -10℃ 至 +50℃，存储温度 -10℃ 至 +60℃，标准非密封结构基础防尘，符合 CE、LVD、EMC、RoHS、REACH 认证。

二、功能特点

1 稳定光输出

搭载内置 APC 自动功率控制电路，可抵消电压波动、温度变化带来的功率衰减，长时间作业光斑亮度均匀，适合连续 24 小时工业运行，预热后功率波动优于 ±5%。

2 可调焦高精度光学

标配 f=4mm 非球面透镜，消除球面畸变，旋转镜头可自由切换近距离标记与远距离对准场景，光斑边缘清晰无杂散光，1 米处光斑直径约 1mm。

3 抗干扰隔离结构

金属壳体与电路完全电气隔离，屏蔽线缆抑制变频器、伺服电机电磁干扰，适配控制柜、焊接车间等复杂电磁环境，确保信号传输稳定可靠。

4 紧凑易集成

细圆筒体积小巧，外径仅 11.5mm、总长 57mm，可嵌入狭小工装、检测设备、机械臂末端，无需占用大量安装空间，不影响被测对象正常运行。

5 使用安全合规

1mW Class 2 低功率红光，正常直视不会损伤人眼，省去额外遮光防护装置，现场运维便捷，符合 IEC 60825-1 激光安全标准。

6 TTL 电平调制

白色控制线支持 TTL 电平调制，0V 或开路激光开启、5V 关闭，调制频率可达 10kHz，可直接接入 PLC、CNC 或视觉系统实现同步触发。

三、选型指南

1 按波长需求选型号

FP-65/1AF 为 650nm 红色可见光，适合室内常规定位与对准；若需更高亮度户外场景可选同系列 635nm 高亮度版本；若需红外不可见光则需更换 IR 系列。

2 按供电条件选配置

SD5 版本支持 4.5–6V 宽压直流供电，适合设备仅提供 5V 低压电源的场景；若工业现场仅有 24V 供电系统，需选择高压供电衍生型号，避免额外降压模块。

3 按控制需求选线缆

SD5 标配 2 米三芯屏蔽控制线（红线电源、黑线接地、白线调制信号），需要 PLC 同步触发或视觉扫描同步时直接选用；仅需常亮指示可选择无调制简易引线款。

4 按环境适配选防护

标准款适用于室内干燥常温工况；粉尘、喷水环境需选配 IP54 密封防护外壳；震动剧烈产线建议加装缓冲固定支架，降低机械震动对光束精度的影响。

5 按光学需求选镜头

AF 为可调焦非球面点状光学，满足绝大多数单点定位需求；若需标线、十字标线则更换 LF/KF 光学头版本；若需椭圆光斑可选配相应镜头组件。

四、技术参数

1 光学参数

中心波长 650nm，额定输出功率 1mW，光束类型为标准高斯圆形光斑，无穷远发散角小于 1.5mrad，1 米处光斑直径约 1mm，配备 f=4mm 非球面透镜，支持全程手动调焦，预热后功率波动优于 ±5%，指向稳定性小于 50µrad/℃。

2 电气参数

供电电压 4.5–6V DC（AV 宽压版本），典型工作电流 50–70mA，最大工作电流不超过 100mA，内置反向电压保护，调制方式为 TTL 电平（0V/开路开启、5V 关闭），调制频率可达 10kHz，工作电压由外部稳压驱动板提供。

3 机械参数

外壳材质为阳极氧化铝合金，外径 11.5mm，总长 57mm，重量约 10–15g，标准非密封结构，基础防尘，接地电阻小于 4Ω。

4 环境参数

工作温度 -10℃ 至 +50℃，存储温度 -10℃ 至 +60℃，相对湿度 85% 以下无凝结，防护等级标准款无密封（可选配 IP54 防护套筒），符合 CE、LVD、EMC、RoHS、REACH 认证，激光安全等级 Class 2（IEC 60825-1）。

5 线缆参数

标配 2 米三芯屏蔽控制线，红线为电源正极、黑线为接地、白线为 TTL 调制信号，线径适配标准工业接插件，支持快插快拔。

五、产品尺寸

1 主体尺寸

整体为紧凑型圆筒结构，外径 11.5mm，总长 57mm（含镜头端），体积小巧可轻松嵌入各类工装夹具、检测设备与机械臂末端，不影响被测对象的正常运行。

2 镜头结构

前端配备 f=4mm 非球面透镜，支持全程手动旋转调焦，调焦范围覆盖近距离标记至远距离对准，光斑边缘清晰无杂散光，调焦后锁紧不漂移。

3 接口布局

尾部引出 2 米三芯屏蔽控制线，红线电源、黑线接地、白线调制信号，接线端为标准工业接插件，支持快插快拔，也可选配 M12 航空插头替代裸线便于工业现场快速接线。

六、应用领域

1 工业自动化定位

作为机床加工定位、冲压工装对准、流水线物料边界标记的基准光点，1mW Class 2 红光确保操作安全，APC 稳功率设计保证长时间运行光斑一致。

2 视觉检测与对准

配合影像测量仪、视觉定位系统作为基准光点或导引靶标，TTL 调制功能可与视觉扫描同步触发，满足高节拍在线检测需求。

3 包装印刷设备

用于卷材纠偏光点、印刷对位标记、模切机定位基准，650nm 红光在深色基材上对比度高，可调焦镜头适配不同工作距离。

4 建材与木工行业

作为切割标线辅助、板材对齐定位、石材加工基准标记的激光指示源，紧凑体积可嵌入各类手持或固定式工装。

5 科研实验室

用于光学实验光路校准、小型平台定位光源、教学光学演示装置，Class 2 安全等级让师生无需佩戴护目镜即可操作。

6 轻型工程机械

用于小型升降设备对位、自动化仓储货架校准、激光水平辅助基准，宽电压输入适配各类移动设备供电环境。

七、总结

LASER COMPONENTS FP-65/1AF-AV-SD5 是一款将 APC 自动功率控制、可调焦非球面光学、TTL 电平调制与 4.5–6V 宽压供电高度集成于 11.5mm×57mm 紧凑铝合金壳体中的微型点状激光指示模块。650nm/1mW/Class 2 的参数组合在确保人眼安全的前提下提供了清晰可见的红色基准光点，APC 电路与小于 50µrad/℃ 的指向稳定性使其在连续 24 小时工业运行中仍能保持光斑亮度与位置的高度一致；f=4mm 非球面透镜支持全程手动调焦，适配从近距离标记到远距离对准的多场景需求；三芯屏蔽线缆与 TTL 调制接口则让它能无缝接入 PLC、CNC 与视觉系统实现同步触发。CE/RoHS/REACH 多重认证与 -10℃ 至 +50℃ 的工作温度范围，进一步确保其在自动化产线、包装印刷、视觉检测及科研实验等对光源稳定性与环境适应性有明确要求的场景中长期可靠运行。对于需要在紧凑空间内部署高稳定性红色激光基准点、且对安全合规与宽压兼容有刚性需求的项目，FP-65/1AF-AV-SD5 是激光定位链路中最值得信赖的核心指示节点。
