一、产品介绍

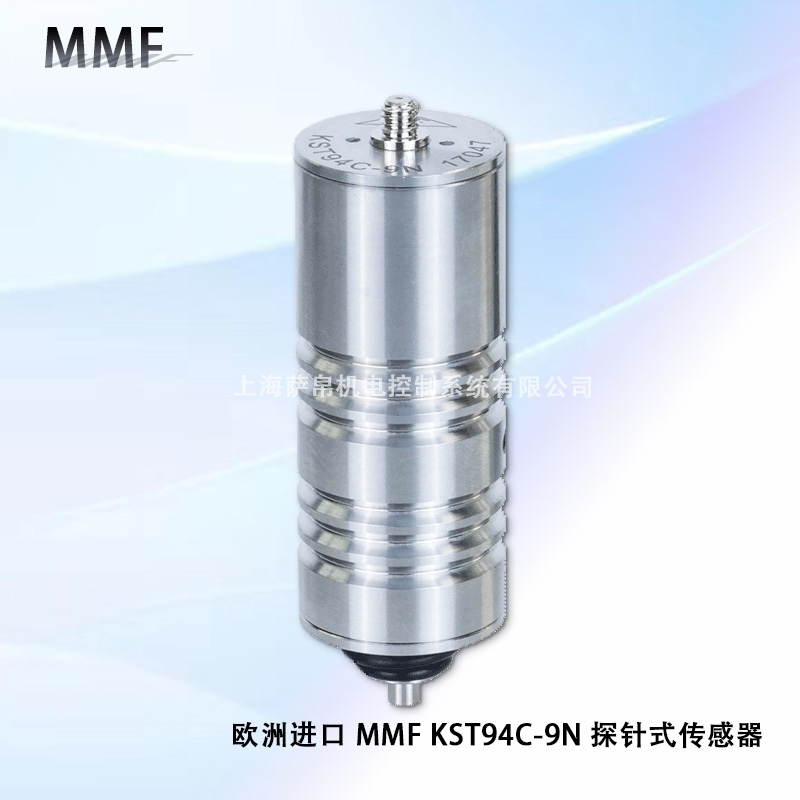

MMF KST94C-9N 是德国 MMF（Metra Mess- und Frequenztechnik）公司推出的探针式压电加速度传感器，专为大规模生产过程中的自动化振动试验开发而设计。该传感器最核心的特征是其可移动的探针尖端，可通过气动力将尖端自动按压至被测对象表面，近似贴合测试面后进行测量。内部集成先进的隔振减震系统，即使在嘈杂的工业环境中也能精确捕获振动信号。KST94C-9N 拥有超过 1000 万次测试周期的卓越使用寿命，IEPE 输出可直接接入 M32 信号调节器、M12 振动监测设备或 VM-FFT+ 软件进行频域分析，支持数字输入触发测量，也可通过 ADAM 系列工业交换模块实现频率选择性告警，是自动化产线振动检测链路中不可替代的核心感知元件。

二、功能特点

1 可移动探针尖端设计

探针尖端可在气动力驱动下自动按压被测对象表面，无需人工对位即可实现精确接触测量，特别适合自动化产线的快速部署与重复测试场景。

2 先进内部隔振系统

内置高性能减震机构，有效抑制环境振动干扰，即使在高噪声车间中也能保证测量的高重复性与精度，消除外部机械振动对测量结果的影响。

3 IEPE 标准化输出

采用 IEPE（内置电荷放大器）输出技术，灵敏度 100mV/G，支持长距离电缆传输且信号衰减极小，可直接接入标准振动监测设备，无需额外信号调理。

4 超高寿命与可靠性

超过 1000 万次测试周期的使用寿命，压电陶瓷传感元件经人工老化处理，长期稳定性极高，在高频往复振动测试中仍能保持一致的测量精度。

5 宽频响应与高灵敏度

线性频率范围 40Hz 至 3200Hz（±3dB），测量范围 ±20g，最大振动幅度 1mm（峰峰值），加压力 3.6N，行程 5.5mm，兼顾低频与中高频振动捕捉能力。

6 模块化兼容扩展

支持 VM-FFT+ 软件进行频域信号显示与分析，数字输入可触发测量，搭配 ADAM 工业交换模块可实现频率选择性告警，无缝对接 PLC/DCS 监控系统。

三、选型指南

1 按测量范围选型号

KST94C-9N 测量范围为 ±20g，若被测对象振动加速度超过此范围需考虑 KS94L（低功耗 IEPE）或更高量程型号；若需更低量程可选 KST94C-4N（±9g 版本）。

2 按安装方式选配件

标准版为 UNF 10-32 螺纹接口，若需其他连接方式可选配 Adapter UNF 10-32-BNC（公/母头）、TNC 适配器或塑料安装夹 Mod.1407，实现多种安装拓扑。

3 按电缆长度选配置

标配 5m 高温电缆（型号 31000360010-UNF-BNC-5m/120°C），若传输距离超过 5m 建议使用屏蔽双绞线并加装 120Ω 终端电阻，长距离通信时需避免高压线并行。

4 按环境温度选防护

标准版工作温度 -20°C 至 +120°C，防护等级 IP65；若用于户外或极端腐蚀环境建议选配耐酸碱涂层版本或加装防水防护罩。

5 按监控需求选软件

仅需本地测量选配 M32 信号调节器即可；需要远程监控与频域分析选配 VM-FFT+ 软件；需要工业网络集成选配 ADAM 系列交换模块实现告警联动。

四、技术参数

1 核心测量参数

输出类型为 IEPE，灵敏度 100mV/G，测量范围 ±20g（±196m/s²），线性频率范围 40Hz 至 3200Hz（±3dB），最大振动幅度 1mm（峰峰值），加压力 3.6N，探针行程 5.5mm。

2 电气参数

连接接口为 UNF 10-32 螺纹，配套电缆支持 120°C 高温环境，IEPE 输出兼容标准振动监测设备，接地电阻 ≤4Ω，工作电压由 IEPE 恒流源供电（通常 18-30V DC）。

3 机械参数

铝制外壳耐腐蚀，探针尖端可移动，静态最大承压 3.6N，整机重量约 5.1g，体积紧凑便于嵌入狭小安装空间。

4 环境参数

工作温度 -20°C 至 +120°C，存储温度 -40°C 至 +85℃，防护等级 IP65，耐油、耐酸碱、抗紫外线，符合 CE、LVD、EMC、RoHS、REACH 认证，支持 ATEX Zone 2 防爆区域应用。

5 寿命参数

超过 1000 万次测试周期，压电陶瓷元件经人工老化处理确保长期稳定性，疲劳寿命远超同级别产品。

五、产品尺寸

1 主体尺寸

整体为探针式紧凑结构，直径约 10-12mm 级别，长度含探针约 30-40mm，重量约 5.1g，体积小巧可深入狭小空间安装，不影响被测对象的正常运行。

2 探针结构

探针尖端可移动，行程 5.5mm，加压力 3.6N，采用气动力自动按压机制，探针收回后与主体齐平，便于快速转场与多机位切换。

3 接口布局

顶部为 UNF 10-32 螺纹连接接口，配套电缆一端为 BNC 输出，另一端为 UNF 10-32 插头，线长标准 5m（可选 10m），接线端为标准工业接插件，支持快插快拔。

六、应用领域

1 自动化产线振动测试

作为大规模生产过程中的自动化振动试验核心传感器，探针尖端自动按压被测工件表面，配合气动力驱动实现无人化快速检测，单台设备即可覆盖整条产线。

2 汽车与工程机械制造

用于汽车零部件、发动机台架、变速箱等产品的振动耐久测试，IP65 防护与 -20°C 至 120°C 宽温域确保在高温喷漆车间与低温冷试环境中均能稳定运行。

3 机床与设备状态监测

通过 M12 振动监测设备或 M32 信号调节器接入机床监控系统，实时捕获主轴、导轨、刀具的振动信号，配合 VM-FFT+ 软件进行频域分析与故障预警。

4 船舶与特种车辆行业

适配船舶主机、特种车辆动力系统的振动测试，耐盐雾、抗紫外线特性满足船级社与军用标准对传感器环境适应性的严苛要求。

5 冶金与风电齿轮箱监测

在冶金设备、风电齿轮箱、轧机轴承座等高温高湿多尘场景中进行循环振动监测，ATEX Zone 2 防爆认证确保在危险区域的安全运行。

七、总结

MMF KST94C-9N 是一款将可移动探针自动按压、内部隔振抑噪、IEPE 标准化输出与超过 1000 万次测试寿命高度集成于 5.1g 紧凑探针结构中的工业级压电加速度传感器。100mV/G 灵敏度配合 ±20g 测量范围与 40Hz-3200Hz 宽频响应，使其在自动化产线振动试验中兼具高精度与高效率；气动力驱动的可移动探针设计则彻底解决了传统加速度计需要人工对位的痛点，配合 VM-FFT+ 频域分析软件与 ADAM 工业交换模块，可实现从信号采集到频率选择性告警的完整闭环。-20°C 至 120°C 的工作温度与 IP65 防护等级，进一步确保了在汽车制造、风电监测、冶金设备等对环境适应性有极高要求的场景中长期稳定运行。对于需要在自动化振动测试与设备状态监测中实现高精度、高寿命、快速部署的项目，KST94C-9N 是振动感知链路中最值得信赖的核心节点。
