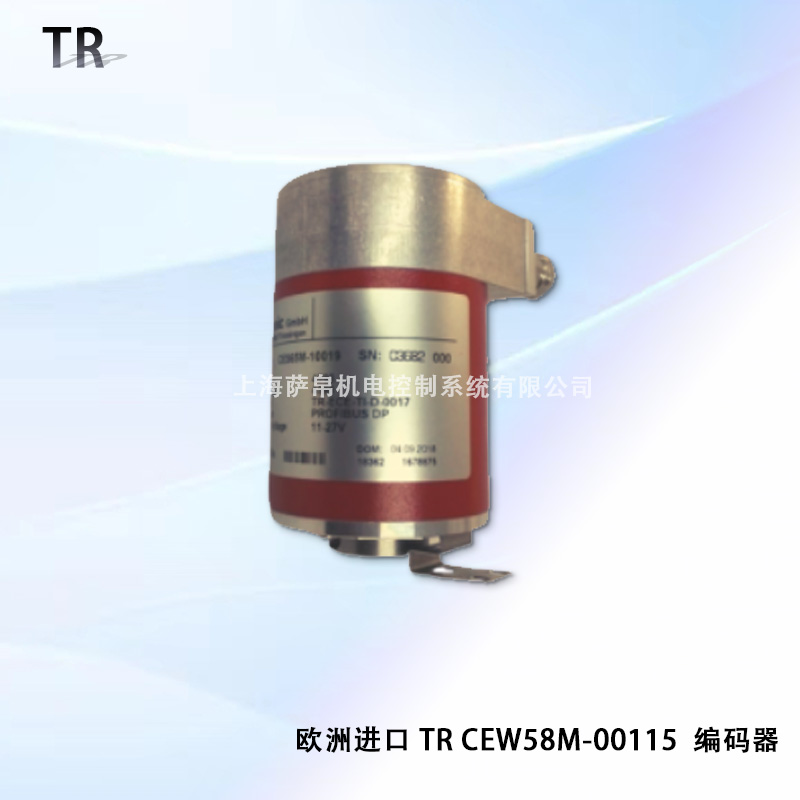

TR CEW58M-00115 是德国 TR Electronic推出的 CEW58M 系列工业级多圈绝对值编码器。"M"代表多圈记忆功能，"58"指 58mm 行业标准外径法兰，后缀"00115"为具体配置编号。该产品采用实心轴设计，内置非易失性存储技术，断电后无需回原点即可直接输出真实物理位置，配合 EtherCAT 高速串行总线实现微秒级数据传输，是风力发电、起重机械及大型冶金等重载场景中位置反馈的核心元件。
利用内部机械齿轮组或非易失性存储，记录极长位移区间，系统重启后直接输出当前位置，彻底消除"寻原点"环节，大幅缩短设备启动时间。
采用 EtherCAT 协议，数据传输延迟低至微秒级别，满足多轴同步控制的实时性要求，单站更新时间远优于传统 SSI 串行接口。
单圈分辨率可达 13 位（8192 步）及以上，配合 12~16 位多圈行程，总计数步数超过 33 位，在大范围位移中依然保持毫米级甚至亚毫米级定位精度。
内置 Web Server 及协议层诊断功能，可实时监控内部温度、运行状态及通讯链路健康度，异常时主动报警，降低非计划停机风险。
外壳防护等级高达 IP65（可选 IP67），工作温度 -20°C 至 +120°C，抗震动与冲击符合 DIN 标准，适应高温、高湿、多粉尘及强电磁干扰环境。
TR 专有的磁扫描与光学扫描技术确保数据在强磁场或变频器密集区域的稳定性，配合屏蔽等级较高的工业以太网专线使用效果更佳。
CEW58M 为多圈绝对值编码器，适合需要记录总圈数的场合；若仅需单圈位置反馈可考虑 CE58M 系列；需要增量式脉冲输出则选 IE58A 系列。
"00115"对应 EtherCAT 总线输出，如需 SSI 串行接口可选 CEV58M-SSI 系列，PROFINET 接口则选对应子型号，选型时务必确认与控制器协议一致。
本型号为实心轴设计，轴径通常为 10mm（Clamping Flange），如需中空轴安装可选 ZH-65-M 或 ZH-81-M 系列，安装时建议使用波纹管联轴器消除不同轴度带来的机械损耗。
标准版 IP65 满足一般工业环境，若安装在清洗频繁或户外场景建议选配 IP67 版本，防爆区域需另选 ATEX 认证型号。
外径法兰 58mm，单圈分辨率 13 位（8192 步）及以上，多圈行程 12~16 位，总精度可达 33 位以上，实心轴径 10mm。
工作电压 11~27V DC 宽压输入，通讯接口 EtherCAT 高速串行总线，功耗低至 40mA 以内，支持温度补偿消除声速/热膨胀带来的误差。
工作温度 -20°C 至 +120°C，防护等级 IP65（可选 IP67），抗震动与冲击符合 DIN 标准，符合 CE、LVD、EMC、RoHS、REACH 等国际认证。
最大转速可达 40000 r/min，实心轴最大径向负载约 20kgf，轴向负载约 10kgf，适合高速高负载工况。
主体为 58mm 外径圆形法兰，整体长度约为直径的 2~3 倍，采用紧凑圆柱设计，体积小巧便于嵌入式安装。
M18 螺纹或夹紧法兰安装，安装深度需预留传感器长度加盲区余量，固定安装最小回转半径 55mm，拖拉安装需 70mm。
标配工业以太网专线，出线方式支持侧出线或后出线，推荐使用屏蔽双绞线以抑制高频谐波干扰。
用于变桨系统与偏航系统的多圈角度反馈，在户外高温低温交变及强风振动环境下稳定运行，是风电行业的首选编码器之一。
大型起重机、轧钢机等设备需要精确记录吊钩或辊道的总圈数与实时位置，CEW58M 的多圈绝对值特性完美匹配此类需求。
为多轴联动数控机床和工业机器人提供高精度位置反馈，EtherCAT 总线确保多轴同步控制的实时性与准确性。
用于自动泊车系统、智能后备箱及车载电机控制，满足车规级可靠性与电磁兼容要求。
IP67 防护版本可用于食品生产线的清洗环境，非接触式测量避免污染，符合 EHEDG 认证要求。
TR CEW58M-00115 是一款将多圈绝对值记忆、EtherCAT 高速通信与工业级耐久性融为一体的高端编码器。58mm 紧凑法兰配合 10mm 实心轴，在空间受限的安装场景中依然游刃有余；33 位以上的总计数精度和断电保持功能，让它在风力发电、起重冶金等需要长期记录总位移的重载场合中表现卓越。IP65/IP67 防护、-20°C 至 120°C 宽温工作范围以及内置自诊断功能，进一步确保了在最苛刻工业现场的长期稳定运行。对于追求高精度、高实时性和高可靠性的自动化系统而言，这款编码器是位置反馈链路中值得信赖的核心节点。
