一、产品介绍

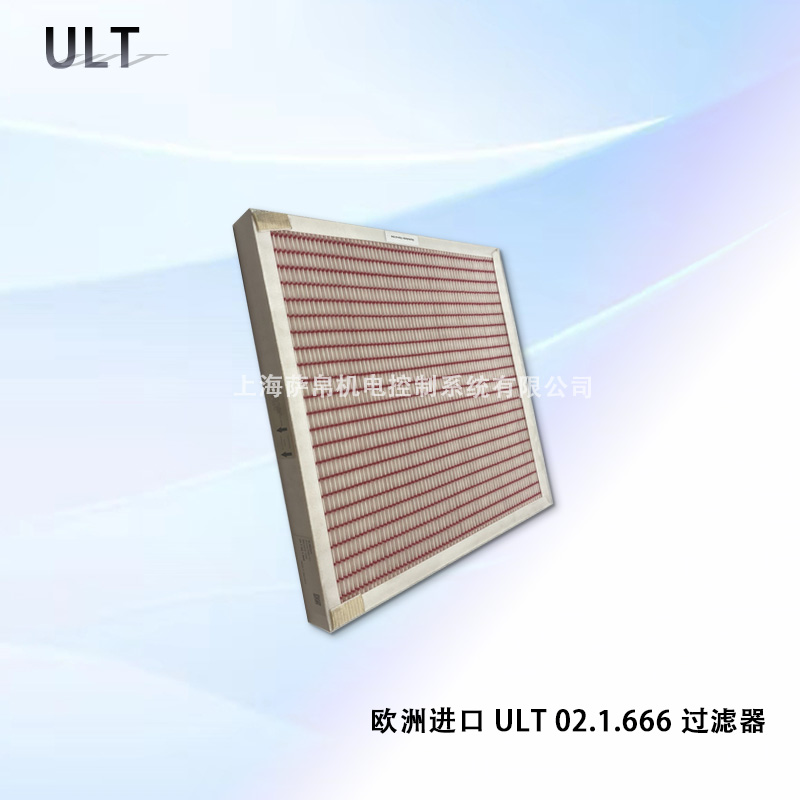

ULT 02.1.666是德国ULT AG原装的Z-Line板式前置过滤器，原厂物料编号02.1.666，适配ULT ASD1200、LAS1200、LRA1200全系列1200型移动式烟尘净化主机，属于系统一级前置粗中效滤芯组件。产品遵循DIN EN 779欧洲空气过滤标准及RoHS环保规范，定位多级过滤系统前端拦截层，专门过滤干燥非可燃金属粉尘、塑料打磨碎屑、激光切割干粉尘，大幅保护后端H13高效主滤芯，降低整机耗材更换成本。原厂一体成型滤板结构，标准化尺寸可直接插拔替换，适配工业车间、实验室除尘净化成套设备。

二、功能特点

1 F7级粗中效前置拦截
过滤等级达EN779标准F7级，对PM2.5过滤效率≥65%，可拦截1μm以上固体干粉尘颗粒，提前阻隔打磨、切割产生的大颗粒粉尘，避免后端高精度HEPA滤芯快速堵塞。

2 梯度多层滤料高容尘
采用多层梯度聚酯纤维复合滤材，表层拦截大颗粒、深层容纳细微粉尘，容尘量远高于单层滤网，更换周期更长，减少停机维护频次。

3 免工具快速插拔更换
标准化一体式板式结构，配套设备自带密封卡槽，推拉式安装无需专用工具，单人即可完成滤芯更换，不停机维护效率高。

4 低压损不增加风机能耗
额定工况初始压降仅50～100Pa，饱和堵塞终压降3250Pa，对主机风机负载影响极小，长期运行节能效果显著。

5 密封防旁漏设计
配套EPDM一体式密封垫圈，保障滤芯与设备卡槽气密性，杜绝含尘气流旁路泄漏，确保全部风量经过滤材。

6 防潮稳定不易变形
常规干燥车间环境下滤材不易受潮，纤维不易脱落，过滤气流均匀无局部短路，整机净化风量长期稳定。

三、选型指南

1 主机匹配确认
本品仅适配ULT ASD/LAS/LRA 1200系列净化主机，小型300/500系列设备需选用对应小尺寸前置滤芯，不可混用。

2 工况介质匹配
干燥金属打磨、激光雕刻、塑料切削等干燥粉尘工况直接选用本款；含油焊接烟尘、水汽加工场景需更换专用油雾前置滤芯，不可混用。

3 洁净度要求匹配
仅单一使用时作为初级过滤；高洁净度、无粉尘排放场景需后端搭配ULT 02.1.611 H13高效滤芯串联使用，整体过滤效率可达99.95%以上。

4 温度与环境限制
工作温度0～60℃，储存需防潮避光；超过60℃或高湿水雾环境不可使用，铝镁等可燃粉尘、酸碱腐蚀废气环境禁止使用。

5 更换周期判断
主机压差报警或风量明显下降时即需更换，不可水洗重复使用，水洗会破坏纤维过滤结构导致性能失效。

6 配套配件选配
可选配机械式或电子式压差指示器实时监测堵塞压差，后端搭配活性炭化学滤芯可组成完整三级净化系统。

四、技术参数

1 订货号：02.1.666
2 产品系列：Z-Line板式前置过滤器
3 过滤等级：EN779标准F7级
4 PM2.5过滤效率：≥65%
5 可拦截粒径：≥1μm固体干粉尘颗粒
6 适配风量：最大1500m³/h（匹配1200系列主机）
7 初始压降：50～100Pa（额定工况）
8 终压降：3250Pa（饱和堵塞）
9 滤材结构：多层梯度聚酯纤维复合滤材
10 外框材质：硬质防水纸板，内置支撑网防塌陷
11 密封配件：EPDM一体式密封垫圈
12 工作温度：0～60℃
13 适用介质：干燥、无油、非易燃易爆固态粉尘
14 防护等级：IP65（整机适配）
15 认证：CE、UKCA、RoHS
16 执行标准：DIN EN 779

五、产品尺寸

1 主体尺寸
宽度约250 mm，高度约290 mm，深度约48 mm（含密封边框），为Z-Line系列标准化紧凑板式设计。

2 安装接口
标准一体式板式结构，配套1200系列主机自带密封卡槽，装入后无气流旁漏。

3 重量
单件约150～200 g（含滤材及密封框），属于轻量化设计，批量装配时对整体重量影响极小。

4 滤材有效面积
展开面积约2.5～3.0 m²，多层梯度结构提供大过滤面积，低初始压降下维持高容尘量。

5 操作空间
更换时需预留滤板抽出空间约300 mm × 300 mm × 60 mm。

六、应用领域

1 数控打磨与金属抛光
机床干式打磨产生的金属粉尘前置拦截，保护后端H13高效滤芯，延长核心滤芯使用寿命。

2 激光切割与打标
激光加工干式除尘系统第一道过滤屏障，拦截切割产生的金属氧化物与塑料碎屑。

3 3C电子与塑料加工
手机外壳、电子元器件切削粉尘净化，适配移动式烟尘净化主机配套使用。

4 实验室精密加工
文物修复、精密仪器加工微量粉尘收集，F7级前置过滤满足实验室洁净要求。

5 木工与复合材料加工
干式打磨烟尘过滤，替代传统水洗除尘方式，避免木材受潮变形。

6 既有系统改造升级
免工具插拔式安装结构特别适合不停机加装前置过滤点的改造项目，大幅缩短停机时间。

七、总结

ULT 02.1.666是一款专为ULT 1200系列移动式烟尘净化主机设计的欧洲原装F7级板式前置过滤器，以多层梯度聚酯纤维复合滤材实现1μm以上干粉尘的高效拦截，配合50～100Pa极低初始压降和EPDM密封防旁漏设计，在金属打磨、激光切割、塑料切削等干燥粉尘工况中可有效保护后端H13高效主滤芯，降低综合耗材支出。其核心价值在于原厂一体成型标准化尺寸实现免工具快速插拔更换，梯度多层结构使容尘量远超单层滤网，长期运行经济性优异。选型时重点确认所配主机为ASD/LAS/LRA 1200系列、介质为干燥无油固态粉尘、工作温度不超过60℃即可。
