一、产品介绍

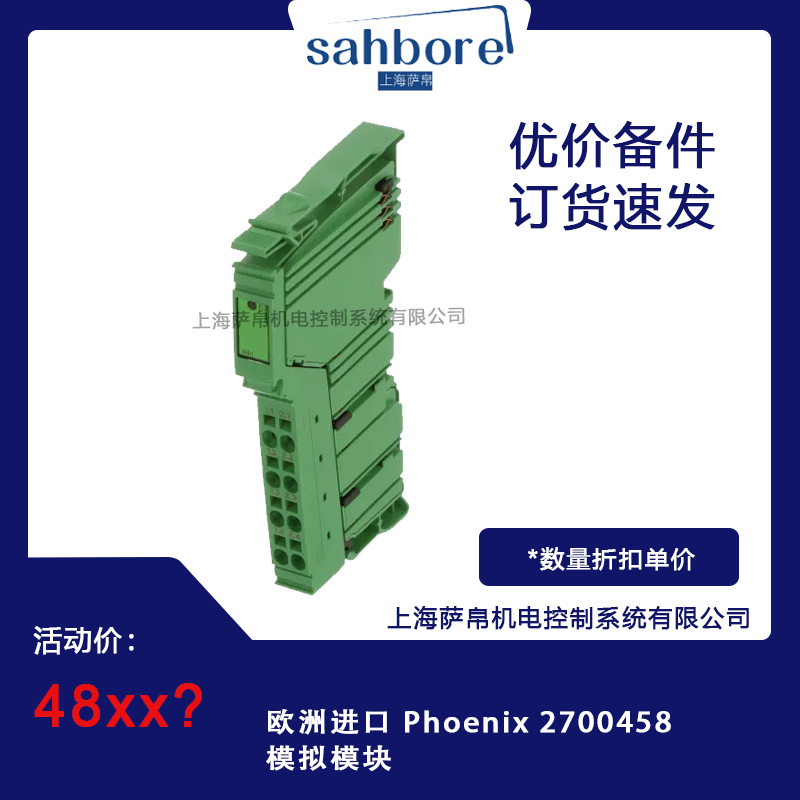

欧洲进口Phoenix 2700458是德国菲尼克斯电气原厂IB IL AI 4/I-PAC系列模拟量输入模块，型号2700458对应4路电流输入标准配置。该模块属于Inline本地总线I/O系统，专为将现场4至20mA模拟量传感器信号接入PLC控制系统而设计，内部采用12位A/D转换器配合差分输入架构，单只模块即可同时采集4路独立电流信号并通过本地总线以S7兼容数据格式上传至控制器，无需额外配置功能模块。整机通过CE与RoHS认证，防护等级IP20，适配DIN导轨安装，是菲尼克斯Inline系列中用量最大的4通道模拟量输入标准型号，广泛用于过程控制、楼宇自动化及工厂产线的信号采集回路。

二、功能特点

1 4路差分电流输入抗干扰强

模块提供4路独立差分输入通道，支持4mA至20mA与0mA至20mA两种量程自动识别，差分输入架构有效抑制共模干扰与线路压降误差，在长距离布线或强电磁干扰环境下仍保持测量精度，4路通道相互隔离互不影响。

2 12位A/D转换精度高响应快

内部搭载12位A/D转换器，测量值分辨率达13位（含符号位），A/D转换时间最大仅6.5微秒，配合300Hz截止频率滤波，可实时跟踪过程变量变化，满足绝大多数工业过程控制对采样速度与精度的双重要求。

3 Inline连接器免工具快速接线

标配Inline回拉式弹簧连接器，支持0.08至1.5平方毫米硬导线与软导线直接插入，剥线长度仅8毫米，单手即可完成接线与拆线，现场安装效率相比传统螺钉接线提升数倍，维护更换模块无需拆卸任何已接线缆。

4 S7兼容数据格式直连主流PLC

数据格式兼容IB IL与S7协议，可直接接入西门子S7-300/400系列PLC及菲尼克斯自家PLC控制器，本地总线传输速率500kBit/s，无需额外协议转换网关，即插即用大幅降低系统集成复杂度。

5 完善诊断信息远程监控

内置I/O电源失效检测、I/O错误上传、上溢下溢判断、组态无效报警等多重诊断功能，所有故障信息以IB IL标准诊断编码格式发送至总线耦合器，控制室可实时监控每路通道工作状态，故障定位精确到单通道。

三、选型指南

1 确认输入信号类型与量程

2700458为纯电流输入模块，支持4至20mA与0至20mA双量程，若现场传感器输出为电压信号（如0至10V）须选配同系列电压输入型号2700459，若需混合信号（电流+电压）须选配2700458的多功能版本，不可将电压信号直接接入电流输入端子。

2 确认通道数量与配置

2700458固定为4路输入，若现场采集点少于4路仍可使用（空余通道悬空），若超过4路须并联多只模块或选配8通道型号2701412（IB IL AI 8/I-PAC），确认总线带宽可承载所有模块的500kBit/s传输速率。

3 确认总线协议与控制器兼容

数据格式为IB IL/S7兼容，适用于西门子S7-300/400/1200/1500系列及菲尼克斯ILC、ILS、PLCnext等控制器，若使用非S7协议控制器须确认是否支持IB IL数据格式或需额外配置协议转换模块。

4 确认供电与功耗匹配

模拟量模块电源为24V DC（范围19.2至30V DC），最大电流消耗35mA；总线逻辑电源为7.5V DC通过电源跨接获取，最大电流消耗60mA，选型时须确认电源模块可同时提供两组电源且功率余量充足。

5 确认安装环境与防护需求

默认防护等级IP20适用于控制柜内安装，若安装于户外或高粉尘高湿度环境须将模块置于防护箱内，若需更高防护等级可选配带IP67外壳的分布式I/O版本，工作温度范围0至55℃（部分资料标-25至60℃以实际规格书为准）。

四、技术参数

1 核心规格参数

型号：2700458（IB IL AI 4/I-PAC）。系列：Inline模拟量输入模块。通道数：4路差分电流输入。输入信号：0至20mA / 4至20mA。输入电阻：典型值113欧姆。A/D分辨率：12位。测量值分辨率：13位（12位+符号位）。数据格式：IB IL，S7兼容。本地总线速率：500kBit/s。滤波：无或主值生成（超过4、16或32次测量值）。截止频率：300Hz（3dB）。精度等级：±0.1%FS（典型值）。供电电压（模拟量）：24V DC（19.2至30V DC）。供电电压（总线逻辑）：7.5V DC（电源跨接）。电流消耗（模拟量电源）：最大35mA。电流消耗（总线逻辑）：最大60mA。额定功耗：1.45W。保护等级：IP20。认证：CE、RoHS。

2 电气隔离参数

测试电压（7.5V电源/24V电源与I/O之间）：500V AC，50Hz，1分钟。测试电压（7.5V电源/24V电源与功能接地之间）：500V AC，50Hz，1分钟。测试电压（I/O与功能接地之间）：500V AC，50Hz，1分钟。过电压类别：II（IEC 60664-1 / EN 60664-1）。污染等级：2（IEC 60664-1 / EN 60664-1）。

3 连接参数

连接技术：Inline连接器（回拉式弹簧连接）。导线截面：0.08至1.5平方毫米（硬导线/软导线）。可连接AWG：28至16。剥线长度：8毫米。包括Inline连接器和标识区域。

五、产品尺寸

1 主体尺寸

2700458因采用Inline紧凑型结构而体积小巧，整体宽度约23mm（标准Inline模块宽度）、高度约80至90mm（含连接器）、深度约40至50mm，单只重量约50至70g，4路输入端子通过顶部Inline连接器统一引出，底部为DIN导轨卡扣固定，整体为纯电气元件无需外部散热结构。

2 接口与安装尺寸

顶部为Inline回拉式弹簧连接器，4路输入信号线从同一连接器接入，单手推入即可锁定。底部配DIN导轨安装卡扣，适配NS 35/7.5与NS 35/15标准导轨，安装时沿导轨推入到位卡扣自动锁紧，拆除时按压卡扣即可取下。模块正面配标识区域可粘贴通道标签，方便现场运维识别。

六、应用领域

1 过程控制与化工生产

广泛用于化工、石油、制药产线的4至20mA变送器信号采集，如压力变送器、流量计、液位计、温度变送器等过程仪表的集中接入，4路差分输入有效抑制长距离传输中的电磁干扰，是DCS与PLC系统模拟量采集的标准前端模块。

2 楼宇自动化与暖通空调

部署于楼宇自动化系统中的冷水机组、空调机组、新风机组的传感器信号采集，如送风管道温湿度、冷冻水供回水温度、风机盘管 valve 反馈等，S7兼容格式可直接接入西门子楼宇PLC，Inline连接器支持现场快速更换。

3 工厂产线与机械设备

用于数控机床、注塑机、冲压机、包装机械等设备的模拟量信号采集，如液压站压力、伺服阀反馈、电机电流监测等，6.5微秒A/D转换时间满足高速过程控制需求，完善的诊断功能确保设备异常时快速定位故障通道。

4 水处理与环保工程

适用于污水处理厂、自来水厂、工业废水处理系统的pH计、溶解氧仪、浊度仪、电磁流量计等4至20mA信号接入，IP20防护等级配合控制柜安装可耐受一般潮湿环境，4路通道满足小型水处理站的全量信号采集需求。

七、总结

欧洲进口Phoenix 2700458以菲尼克斯原厂IB IL AI 4/I-PAC系列4路模拟量电流输入模块为核心，将12位A/D转换、6.5微秒极速采样、差分输入抗干扰、300Hz滤波、500kBit/s本地总线传输、S7兼容数据格式、Inline免工具弹簧连接、IP20防护等级集成于宽度仅23mm重量约60g的紧凑DIN导轨结构中，工作电压24V DC模拟量电源配合7.5V DC总线逻辑电源双电源架构适配所有标准菲尼克斯Inline系统，4至20mA与0至20mA双量程自动识别覆盖绝大多数工业传感器输出，4路通道独立隔离互不干扰，过压安全500V AC确保长期运行可靠，内置I/O电源失效与上下溢诊断信息实时上传至总线耦合器实现远程故障监控，通过CE与RoHS认证可直接用于欧洲出口设备验收，是化工过程控制、楼宇自动化、工厂产线及水处理环保等对4路模拟量采集精度与可靠性要求极高场景中经过全球大量现场验证的经典Inline模拟量输入模块方案。针对具体场景，确认传感器输出为4至20mA电流信号、控制器支持S7或IB IL协议、现场有24V DC与7.5V DC双电源可用、需4路采集选2700458、需8路选2701412、需电压输入选2700459即可直接替换安装。
