一、产品介绍

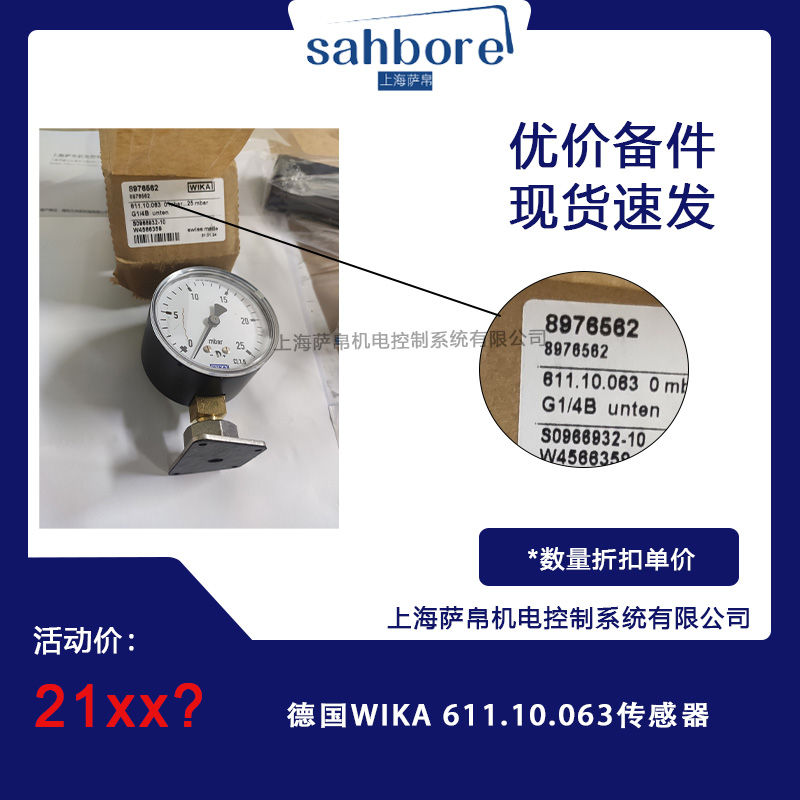

德国WIKA 611.10.063是WIKA原厂611.10系列膜盒式压力表中的标准型号，属于黄铜气体膜盒压力表，采用EN 837-3国际标准设计制造。该仪表以精密铜合金膜盒为核心敏感元件，利用膜盒在压力作用下的线性膨胀驱动机芯指针，专为气体及干燥非腐蚀性介质的微压与负压测量而设计。611.10.063的量程覆盖0至60mbar（部分配置亦可达160mbar），配合G1/4铜合金外螺纹连接，整体结构紧凑、精度稳定，是锅炉通风、气体管道、燃烧装置、实验室及医疗设备中微压监测的经典机械式仪表。631.10系列为同平台不锈钢版本，可兼容侵蚀性介质，而611.10系列则针对非侵蚀性气体场景做了优化。

二、功能特点

1 膜盒测量原理线性精度高

核心采用铜合金膜盒敏感元件，增压时膜盒根据入射压力进行同比例膨胀，膨胀信号经机芯线性传递至表盘，在微压量程段（0至60mbar）内线性度与重复性远优于波登管式压力表，确保低压力区间读数准确可靠。

2 正面零点校正免拆表维护

仪表支持从正面直接校正零点，现场无需拆卸过程连接即可完成零点微调，在长期使用后膜盒零漂或安装应力导致的零点偏移可快速修正，大幅降低维护停机时间。

3 黄铜膜盒适配干燥非腐蚀气体

611.10系列过程连接件与膜盒接触介质部分均为铜合金材质，密封圈为NBR丁腈橡胶，专为干燥气体、空气、天然气等非侵蚀性介质设计，在有保护的环境中长期使用不腐蚀不泄漏。

4 黑色喷漆钢壳卡扣式表窗

表壳为黑色喷漆钢材质，配卡扣式表窗设计，安装拆卸无需工具，三秒即可完成表窗开合便于日常巡检读数与内部清洁，防护等级达IP32可抵御一般粉尘与溅水。

5 模块化多规格灵活适配

611.10系列提供表圆直径50mm与63mm两种规格、径向与轴向两种接口方向、多种压力量程可选，611.10.063默认配置为63mm表盘配G1/4轴向中心连接，可通过表面安装法兰、三角框或安装支架固定于控制面板。

三、选型指南

1 确认量程与表盘尺寸匹配

611.10.063默认量程0至60mbar、表圆直径63mm，若现场被测压力超过60mbar须选更大量程版本（如0至160mbar或0至250mbar），若需更小表盘可选50mm版本（NS 50），确认量程为实际最大压力的1.5至2倍以保证指针在表盘2/3区域读数。

2 确认接口方向与安装方式

063型号默认轴向中心连接（G1/4），若现场管路为径向引出须选径向接口版本（后缀区分），若需面板嵌入式安装须确认是否配套表面安装法兰或三角框，安装前核对过程连接螺纹为G1/4B（BSPP）外螺纹。

3 确认介质类型与版本选择

611.10系列仅适用于干燥非腐蚀性气体，若介质含湿气、腐蚀性成分须升级为631.10不锈钢膜盒版本，若介质为粘稠液体或结晶介质须改选隔膜压力表或膜片压力表，不可混用。

4 确认工作温度范围

环境温度允许范围-20℃至+60℃，介质温度最高+100℃，若现场环境温度超出此范围须确认是否有耐低温或耐高温特殊版本，高温场景下NBR密封圈可能加速老化须缩短更换周期。

5 确认精度等级与认证需求

611.10系列标准精度等级为1.6级（EN 837-3），若需更高精度可选0.6级或0.4级特殊版本，若用于贸易结算或实验室计量须确认是否需要额外计量认证。

四、技术参数

1 核心规格参数

型号：611.10.063。系列：611.10膜盒式压力表。量程：0至60mbar（标准），可选0至25mbar至0至600mbar。表圆直径：63mm（NS 63）。精度等级：1.6（EN 837-3）。过程连接：G1/4B外螺纹，轴向中心。敏感元件：铜合金膜盒。密封件：NBR丁腈橡胶。传动机芯：铜合金。表壳：黑色喷漆钢。防护等级：IP32。工作温度：环境-20℃至+60℃，介质最高+100℃。标准：EN 837-3。

2 性能参数

过压安全：10倍满量程。零点平衡：±0.030%RO。零点回复（30分钟）：0.017%RO。蠕变（30分钟）：0.020%RO。迟滞：0.030%RO。非线性：±0.017%FS。灵敏度温度系数：0.0010%FS/℃。零点温度系数：0.030%FS/℃。

3 材质与兼容参数

膜盒材质：铜合金。过程连接材质：铜合金（611.10）/不锈钢（631.10）。密封材质：NBR（标准）/FPM可选。表壳材质：黑色喷漆钢。表镜：平面玻璃，卡扣式固定。

五、产品尺寸

1 主体尺寸

611.10.063因采用膜盒式结构而体积紧凑，表圆直径约63mm、表壳深度约40至50mm（含表窗）、整体厚度约55至65mm，单只重量约150至200g，63mm表盘配黑色喷漆钢壳，轴向G1/4接口从表壳底部中心引出。

2 接口与安装尺寸

过程连接为G1/4B（BSPP）外螺纹，轴向中心布置，螺纹有效长度约10至12mm，安装时旋入管路或配合螺母固定。表壳背部可选配表面安装法兰（适配面板开孔约68mm）或三角框安装支架，卡扣式表窗位于表盘正面，无需工具即可开合。

六、应用领域

1 锅炉通风与气体管道微压监测

广泛用于锅炉送风系统、天然气管道、燃烧装置的微压与负压监测，膜盒式结构在0至60mbar低压段精度远超波登管压力表，可精确反映炉膛负压与燃气压力波动，是锅炉房与燃气站的标准配置仪表。

2 实验室与医疗设备压力监测

部署于实验室通风柜、洁净室、医疗真空设备的微压测量与过滤器压差监控，EN 837-3标准精度满足实验室数据记录要求，铜合金膜盒对干燥空气无污染，黑色表壳外观简洁适配实验室环境。

3 环保设备与除尘系统真空监测

用于环保除尘设备、颗粒干燥系统的真空度监测，膜盒式压力表可准确测量-60mbar至0mbar的负压范围，配合正面零点校正功能适应长期运行后的零漂补偿，是塑料颗粒干燥与除尘系统的经典监测仪表。

4 暖通空调与气体流量监测

安装于HVAC系统的送风管道、气体流量计前端的微压差测量，轴向连接方式适合嵌入式安装于风管或设备面板，IP32防护耐受一般室内潮湿环境，免维护设计适配无人值守站点。

5 燃烧控制与安全联锁

用于工业燃烧器的燃气压力与炉膛负压安全监测，1.6级精度配合过压安全10倍满量程设计确保在异常压力波动时不损坏，可作为燃烧控制系统的就地压力指示仪表接入安全联锁回路。

七、总结

德国WIKA 611.10.063以WIKA原厂611.10系列黄铜膜盒式压力表为核心，将铜合金膜盒线性膨胀测量原理、EN 837-3标准1.6级精度、0至60mbar微压量程、G1/4轴向中心连接、正面零点校正、黑色喷漆钢壳卡扣式表窗集成于直径63mm重量约200g的紧凑结构中，环境温度-20℃至+60℃介质温度最高+100℃覆盖绝大多数室内气体微压监测工况，NBR密封配合铜合金膜盒专为干燥非腐蚀性气体优化，过压安全10倍满量程确保长期使用不损坏，模块化设计支持50mm与63mm表盘、径向与轴向接口、多种量程灵活组合，可通过表面安装法兰或三角框固定于控制面板，是锅炉通风、实验室监测、环保除尘、暖通空调及燃烧控制等对微压测量精度与可靠性要求极高场景中经过全球大量现场验证的经典机械式膜盒压力表方案。针对具体场景，确认量程0至60mbar匹配现场微压需求、接口为G1/4轴向中心、介质为干燥非腐蚀气体、需面板安装选配法兰或三角框、侵蚀性介质升级631.10不锈钢版本即可直接替换安装。
