一、产品介绍

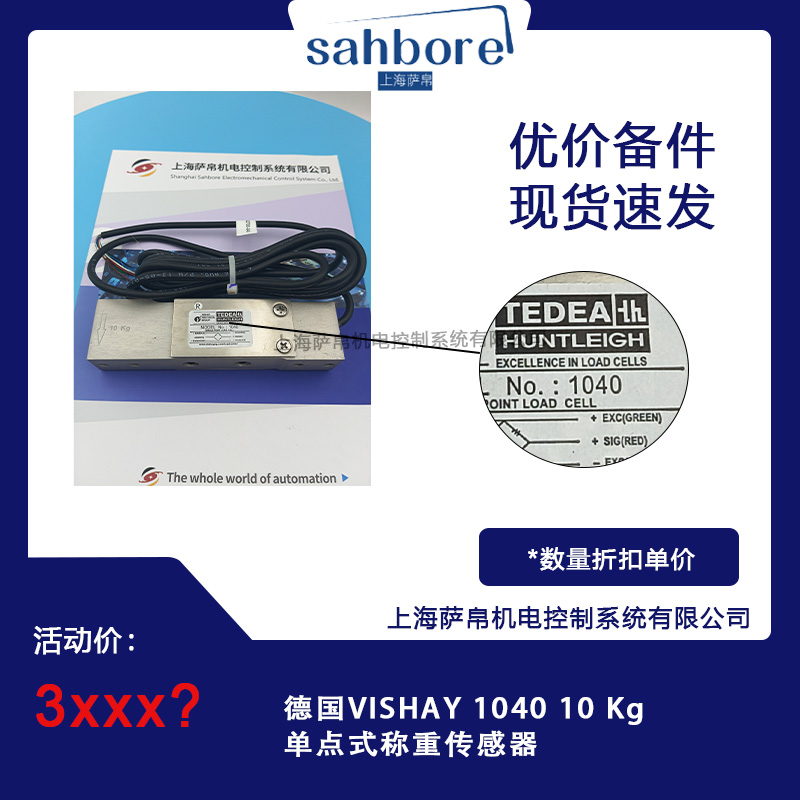

德国VISHAY 1040-10kg单点式称重传感器是VISHAY集团旗下Tedea-Huntleigh（特迪亚）原厂生产的1040系列铝制单点式称重传感器，型号1040代表系列代号、10代表额定量程10kg。该传感器采用阳极氧化铝合金精密铸造，内部为低截面平行梁弹性体结构，单只传感器即可直接支撑最大400×400mm的方形秤台，无需四只组秤即可实现自动偏载补偿，是台秤、计数秤、商用秤、配料秤的核心传感元件。传感器通过OIML R60 C3级与NTEP 5000认证，综合精度达0.02%FS，防护等级IP65（可选IP67），工作温度范围-10℃至+40℃，自带1米6芯屏蔽电缆含两条反馈传感线可完全补偿因温度变化与电缆延长引起的导线电阻变化，是经过全球大量现场验证的经典低成本高精度单点称重备件方案。

二、功能特点

1 单点自平衡免四角调平

1040核心优势为单点式平行梁结构，单只传感器即可支撑整块秤台，四角偏载与物料偏心放置误差极小，无需配套限位装置、无需四只并联组秤，安装调试大幅简化，设备结构极简成本低。

2 阳极氧化铝精度高成本低

传感器本体采用阳极氧化铝合金精密铸造，表面钝化处理耐腐蚀，尺寸小精度高成本低，通过OIML R60 C3与NTEP 5000双重计量认证，满足贸易结算与质检存档的合规需求。

3 6芯反馈线全程温度补偿

自带1米6芯屏蔽电缆，其中两条额外反馈线将传感器端电压实时回馈至称重仪表，因温度变化或电缆延长引起的导线电阻变化可被完全补偿，远距离布线无压降漂移，确保全温域输出稳定。

4 IP65防护耐潮湿环境

默认防护等级IP65，铝合金壳体配合密封结构有效阻挡粉尘与水溅，针对温差大或潮湿使用环境可选特殊防潮保护涂层版本，确保在整个补偿温度范围内长期稳定运行。

5 综合精度0.02%FS满足计量级需求

5点线性校准工艺使非线性误差控制在±0.017%FS以内，综合误差0.02%FS，灵敏度温度影响系数仅0.0010%FS/℃，零点回复30分钟内达0.017%RO，是计数秤与配料秤等高精度场景的理想选择。

三、选型指南

1 确认量程与秤台尺寸匹配

1040-10kg额定量程10kg，最大支撑台面400×400mm，若秤台超过此尺寸须选更大量程版本（15kg至100kg可选），传感器量程建议为实际最大受载的1.5至2倍以留出余量。

2 确认精度等级与认证需求

本型号为OIML C3/NTEP 5000精度等级，若需更高精度可选1041系列（OIML C6精度0.01%FS），若仅需一般工业称重可选非认证版本降低成本。

3 确认防护等级与安装环境

默认IP65适用于室内及一般潮湿环境，若安装于户外或高粉尘高湿度环境须选IP67版本，若用于危险区域须选EEx ia IIC T4防爆认证版本。

4 确认接口螺纹与电缆长度

提供公制M8与UNC英制螺纹两种接口可选，标准电缆长度1米，若现场布线距离超过3米须确认仪表支持长线补偿或选配加长电缆。

四、技术参数

1 核心规格参数

型号：1040-10kg。系列：1040单点式平行梁。量程：10kg。综合精度：0.02%FS。精度等级：OIML R60 C3 / NTEP 5000。最大秤台尺寸：400×400mm。材质：阳极氧化铝合金。防护等级：IP65（可选IP67）。工作温度：-10℃至+40℃。推荐激励电压：10V DC（最大15V DC）。最大激励电压：15V DC。输入阻抗：350±3Ω。输出阻抗：2000Ω。绝缘阻抗：≥5000MΩ。电缆长度：1米（标准）。电缆形式：6芯屏蔽PVC。配线：红线激励+、黑线激励-、绿线信号+、白线信号-、蓝线反馈+、黄线反馈-。

2 性能参数

额定输出：2.0mV/V。零点平衡：±0.030%RO。零点回复（30分钟）：0.017%RO。蠕变（30分钟）：0.020%RO。迟滞：0.030%RO。非线性：±0.017%FS。灵敏度温度系数：0.0010%FS/℃。零点温度系数：0.030%FS/℃。安全过载：150%FS。极限过载：300%FS。推荐扭矩（M8螺纹）：5N·m。

3 认证与合规参数

计量认证：OIML R60 C3、NTEP 5000。防爆认证：可选EEx ia IIC T4。环保合规：RoHS。

五、产品尺寸

1 主体尺寸

1040-10kg因采用低截面平行梁铝合金结构而体积紧凑，整体长度约80mm、宽度约40mm、高度约28mm（含安装底座），单只重量约150至200g，低矮扁平设计适合嵌入式安装于秤台底部，不额外占用台面空间。

2 接口与安装尺寸

顶部为M8公制螺纹或UNC英制螺纹安装孔，配合推荐扭矩5N·m旋入秤台。底部引出1米6芯屏蔽电缆，红线/黑线为激励输入、绿线/白线为信号输出、蓝线/黄线为反馈传感线，电缆从传感器尾部中心引出，安装时电缆沿秤台支腿走线避免磨损。

六、应用领域

1 商用台秤与零售秤

广泛用于超市零售秤、农贸市场台秤、果园秤等商用称重设备，10kg量程覆盖绝大多数水果蔬菜零售场景，OIML与NTEP双认证满足贸易结算计量合规要求，单点安装大幅简化秤台结构降低制造成本。

2 计数秤与检重秤

部署于工业产线零件计数、药品片剂计数、食品包装检重等高精度计数场景，0.02%FS综合精度与快速零点回复确保每次称重数据准确可靠，6芯反馈线补偿消除环境温度波动对计数精度的影响。

3 配料秤与定量系统

用于化工、食品、制药行业的小批量配料与定量分装系统，10kg量程配合400×400mm秤台满足实验室与中试线的配料需求，IP65防护耐受粉尘与轻微化学品飞溅。

4 物流包裹秤与邮包秤

适用于快递分拣中心包裹称重、邮局邮包秤等中低量程静态称重场景，单点式结构抗偏载能力强，包裹偏心放置不影响称量精度，快速响应适配流水线高速称重节拍。

七、总结

德国VISHAY 1040-10kg以Tedea-Huntleigh原厂1040系列铝制单点式称重传感器为核心，将阳极氧化铝合金平行梁弹性体、0.02%FS综合精度、OIML C3与NTEP 5000双计量认证、IP65防护、6芯反馈线全程温度补偿、单点自平衡免四角调平集成于长度约80mm重量约200g的紧凑低矮结构中，最大支撑400×400mm秤台单只即可完成偏载补偿无需四只组秤，工作温度-10℃至+40℃推荐激励10V输出2.0mV/V兼容所有通用称重仪表与PLC模块，1米6芯屏蔽电缆含反馈线消除温度与线阻漂移，可选IP67防护与EEx ia IIC T4防爆版本适配恶劣与危险区域环境，是商用台秤、计数秤、配料秤、物流包裹秤等对精度与成本均有要求场景中经过全球大量现场验证的经典单点称重备件方案。针对具体场景，确认量程10kg匹配最大称重需求、秤台不超过400×400mm、需计量认证选OIML/NTEP版本、潮湿环境选IP67或防潮涂层版本、危险区域选防爆版本、布线超3米确认仪表支持长线补偿即可直接替换安装。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
