一、产品介绍

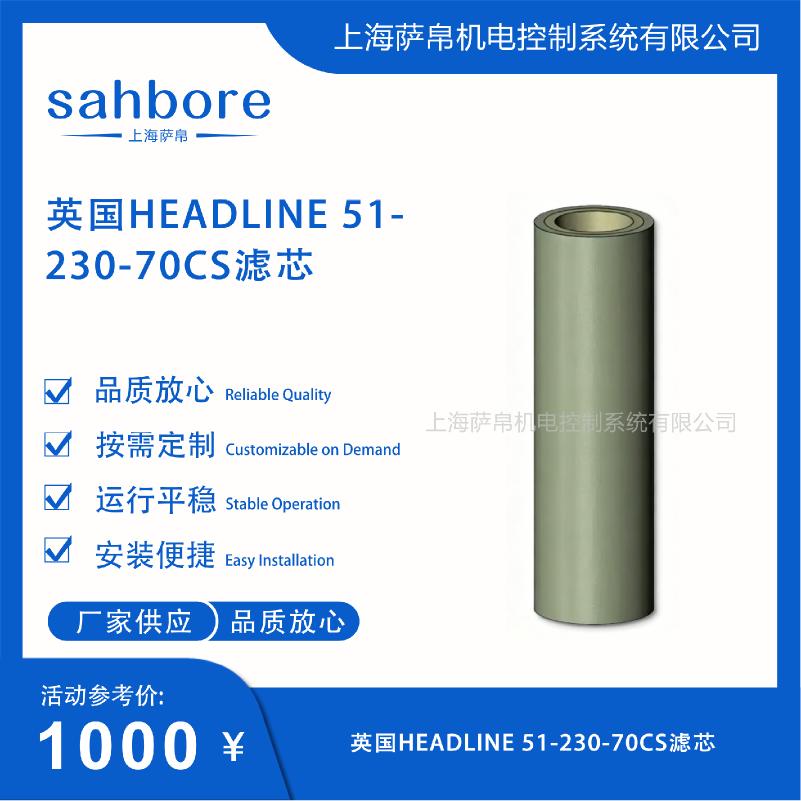

英国HEADLINE 51-230-70CS滤芯是HEADLINE FILTERS英国原厂生产的51系列一次性聚结式压缩空气精密过滤滤芯，型号中"51"代表51mm外径系列、"230"代表滤芯有效长度230mm、"70"代表过滤精度70μm、"CS"代表Coalescing Standard即标准聚结一次性滤芯。该滤芯采用全硼硅玻璃微纤维加氟碳树脂粘结剂制成双层复合结构，内层捕捉0.1μm级油雾与固体颗粒，外层导流汇液将聚结油滴沿纤维汇集下落至滤杯底部排出，避免二次夹带油气。整机为一次性设计不可清洗，堵塞后直接整体更换，出厂初始压差低于0.1bar，压差升至0.3bar时建议更换。适配HEADLINE 51系列黄铜或铝合金精密过滤器壳体，标准1/4英寸螺纹接口，额定工作压力8.6bar（125PSIG），持续工作最高温度150℃，100PSI工况下最大流量4.2SCFM，通过ISO 8573压缩空气洁净标准与CE认证，是气动仪表、电磁阀、气体分析仪核心终端过滤备件。

二、功能特点

1 双层硼硅玻纤聚结结构油水分离效率高

滤芯采用全硼硅玻璃微纤维加氟碳树脂粘结剂制成双层复合滤材，内层拦截0.1μm油雾与固体颗粒过滤效率达99.99%，外层将聚结油滴沿纤维导流汇集至滤杯底部排出，聚油排水能力显著优于普通单层滤芯，潮湿南方及沿海高湿外贸项目适配性极强。

2 一次性不可清洗设计免维护快速更换

CS后缀代表Coalescing Standard一次性标准聚结滤芯，堵塞后不可超声波清洗或反冲洗，直接整体取出更换新件，无清洗维护工序，海外现场运维工时大幅降低，特别适合便携式分析仪系统与无人值守站点。

3 超低压降高流量适配小流量精密气路

初始压差低于0.1bar，在100PSI工况下标准最大流量4.2SCFM，压降极低不影响下游精密仪表与气动执行机构的供气流量与响应速度，适配单点仪表、小型气缸、检测仪器等小流量供气回路。

4 耐高温耐油耐腐蚀介质兼容性广

硼硅玻璃微纤维加氟碳粘结剂结构耐受各类压缩机油、冷凝水及轻微溶剂腐蚀，持续工作最高温度150℃，额定承压8.6bar，适配干燥高温压缩空气管路，不可用于强酸碱强腐蚀化工介质。

5 标准1/4螺纹全球互换即插即用

标准1/4英寸螺纹接口，符合行业标准尺寸与等级，可与其他制造商的同规格外壳和过滤元件完全互换，适配HEADLINE 51系列黄铜精密过滤器壳体，现场更换无需改动管路。

三、选型指南

1 确认过滤精度与气源洁净需求

70CS中"70"代表70μm过滤精度，适用于一般压缩空气终端精密过滤；若气动仪表或分析仪要求更高洁净度可选同系列50C（50μm）或更低精度等级，若仅需粗过滤则可适当放宽精度以降低成本。

2 确认流量与压差匹配

100PSI工况下最大流量4.2SCFM，若现场单点用气流量超过此值需选配更大规格滤芯或并联多支滤芯；建议更换压差为0.3bar，可选配同规格压差报警器实时监测前后压差，达到阈值自动提醒避免滤芯过载。

3 确认工作温度与密封件材质

标准版工作温度-20℃至+150℃，若环境低于-20℃或高于150℃需确认特殊版本；标准密封为丁腈橡胶NBR，若介质含强溶剂或高温工况可选配氟橡胶FKM密封版本。

4 确认安装接口与壳体匹配

滤芯适配HEADLINE 51系列黄铜或铝合金精密过滤器壳体，安装前须确认壳体为51系列标准1/4英寸螺纹接口，若现场为其他品牌壳体需核对螺纹规格与安装尺寸是否一致。

四、技术参数

1 核心规格参数

型号：51-230-70CS。系列：51mm外径一次性聚结滤芯。过滤精度：70μm。滤芯有效长度：230mm。外径：51mm。接口规格：1/4英寸螺纹（G1/4）。额定工作压力：8.6bar（125PSIG）。最大流量：4.2SCFM（100PSI工况）。初始压差：≤0.1bar。建议更换压差：0.3bar。持续工作最高温度：150℃。滤材：全硼硅玻璃微纤维+氟碳树脂粘结剂。结构类型：双层聚结一次性不可清洗。

2 过滤性能参数

对0.1μm油雾与固体颗粒过滤效率：99.99%。纳污量：较同精度普通滤材提升约40%。疏水疏油改性处理：已做。使用寿命：正常工况3000至8000小时。出厂检测：100%完整性检测，过滤效率稳定98%以上。

3 认证与标准参数

认证：CE、RoHS。符合标准：ISO 8573压缩空气洁净标准。端盖材质：聚丙烯一体注塑。密封件：丁腈橡胶NBR（标配），可选氟橡胶FKM。

五、产品尺寸

1 主体尺寸

51-230-70CS因采用硼硅玻纤双层滤材与聚丙烯端盖一体封装而体积紧凑，整体外径51mm、有效长度230mm（含两端盖），单只重量约80至120g，端盖为聚丙烯一体注塑成型无渗漏抗高压变形，拆装无需专用工具。

2 接口与安装尺寸

两端为1/4英寸标准螺纹接口，直接旋入HEADLINE 51系列过滤器壳体，底部配合透明聚碳酸酯滤杯可直观观察积水积油方便预判堵塞周期，顶部为聚丙烯端盖带密封结构，整体为纯机械被动式元件无需电气接线。

六、应用领域

1 气动仪表与电磁阀终端精密过滤

部署于气动电磁阀、比例阀、气缸控制回路末端，70μm精度滤除压缩空气中油雾与固体颗粒，杜绝阀芯卡滞与腐蚀失效，降低气动回路故障停机率，是自动化产线气动系统标配终端过滤备件。

2 气体分析仪与传感器气源净化

用于气体分析仪、压力传感器、流量计等精密仪表的气源净化，ISO 8573标准洁净度确保分析仪测量精度不受油雾与颗粒干扰，适合实验室与过程控制仪表保护。

3 半导体与锂电自动化洁净气源

适配半导体、锂电池、3C自动化设备的洁净压缩空气终端，低压降高流量特性不影响设备供气，一次性滤芯设计避免现场清洗带来的二次污染风险。

4 外贸成套设备气动系统常备替换件

因通过CE与RoHS认证且符合ISO 8573标准，是成套出口欧美、中东、非洲工业设备气动系统的标准化备用滤芯，验收阶段无合规障碍，也可用于国内高端自动化产线对标欧标气源洁净度的升级改造。

七、总结

英国HEADLINE 51-230-70CS以HEADLINE原厂51系列一次性聚结滤芯为核心，将全硼硅玻璃微纤维加氟碳粘结剂双层复合滤材、70μm过滤精度、99.99%油雾颗粒去除效率、初始压差低于0.1bar的超低压降集成于外径51mm长度230mm的紧凑一体式结构中，1/4英寸标准螺纹适配全球同规格过滤器壳体即插即用，聚丙烯端盖一体注塑密封稳定抗高压变形，持续工作最高温度150℃额定承压8.6bar适配干燥高温压缩空气管路，一次性设计不可清洗堵塞即换免维护，出厂100%完整性检测过滤效率稳定98%以上，通过ISO 8573与CE、RoHS认证可直接用于欧美出口设备气动系统验收，是气动仪表、电磁阀、气体分析仪、半导体锂电洁净气源及外贸成套设备终端过滤中经过全球大量现场验证的经典精密过滤备件方案。针对具体场景，确认过滤精度70μm满足气源洁净需求、流量不超过4.2SCFM、工作温度在-20℃至150℃范围内、接口为1/4英寸螺纹匹配现场壳体、强腐蚀介质选配FKM密封、需压差监测加配报警器即可直接替换安装。
