一、产品介绍

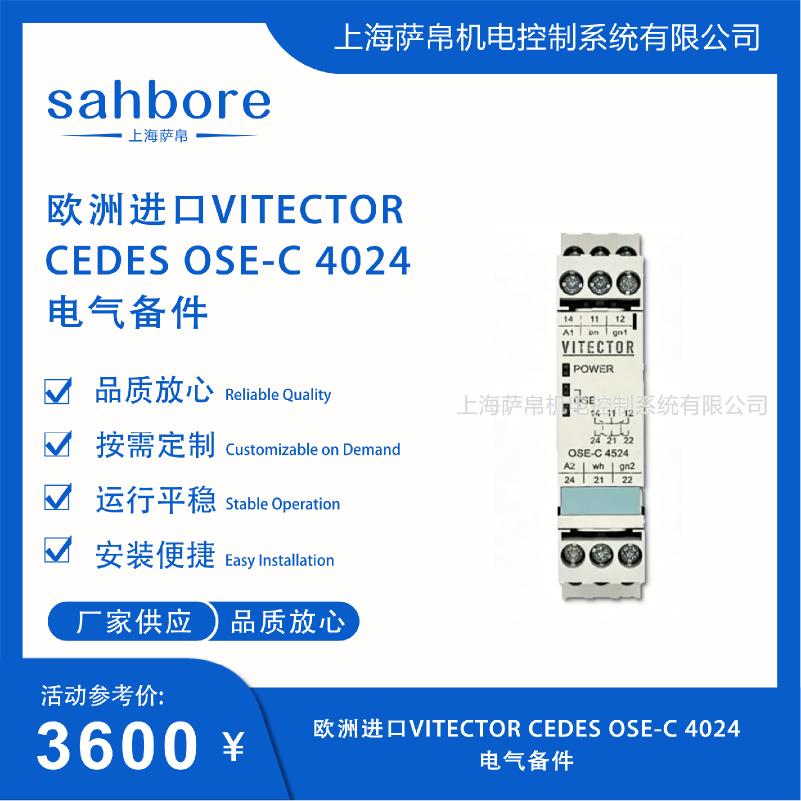

欧洲进口VITECTOR CEDES OSE-C 4024电气备件是VITECTO欧洲原厂制造的DIN导轨安装式光电安全边缘专用安全评估控制单元，属于工业门、自动化设备安全回路的核心电气备件。型号中OSE代表光电安全边缘传感器系列，C代表控制单元，4024代表适配单路OSE光电安全感应边、供电规格为24V AC/DC。该备件与配套的OSE-T发射端、OSE-R接收端红外感应胶条组成完整光电安全防护系统，实时检测移动门体、机床防护边缘的挤压碰撞信号，一旦人员或异物挤压空心橡胶型材导致光路遮挡，控制器识别中断信号后立即断开两路冗余安全继电器触点输出安全切断指令，停止门体或设备危险运动，同时内置线路诊断功能可检出线缆短路、断路、传感器损坏并输出故障告警，杜绝防护失效盲区。整机通过CE、RoHS认证，符合EN ISO 13849-1与EN 60204-1标准，满足欧洲机械安全强制指令MD与UL325认证要求，外贸成套设备出口验收无合规障碍。

二、功能特点

1 双通道冗余安全结构达类别4最高等级

OSE-C 4024的安全输出采用两组强制导向NCC常闭安全继电器触点，符合EN ISO 13849-1安全类别4、性能等级PL e，MTTFd达5×10⁶小时，DC诊断覆盖率99%，为光电安全边缘领域最高安全等级，正常状态触点闭合，触发挤压、线路断线、传感器故障时触点断开，直接切断动力回路，无触点粘连安全隐患。

2 交直流宽电压适配全球工控系统通用

供电规格为24V AC/DC，电压允许波动范围-10%至+20%，功耗小于4W，适配全球标准24V控制电源，无需额外配置电源转换模块，控制柜改造与备件替换时兼容性极强。

3 集成线路自检与故障信号双输出

除两路安全继电器触点外，另设一路PNP集电极开路半导体辅助输出，可接入PLC采集故障报警信号，区分感应触发、线缆断路、传感器失效三种故障状态，提前预警胶条老化与线缆故障，减少设备突发停机。

4 DIN导轨模块化安装拆装无需工具

采用标准35mm DIN导轨卡扣式安装，外壳宽度仅22.5mm、高度100mm、深度120mm，整机重量约0.2kg，控制柜改造与备件替换时无需开孔无需工具，拆装操作简便。

5 毫秒级响应瞬时阻断危险运动

响应时间32ms，感应触发后极速断开安全触点，适配卷帘门、快速堆积门、机床滑动防护罩等对响应速度要求极高的防护逻辑，确保在碰撞发生瞬间即切断危险运动。

三、选型指南

1 确认安全边缘类型与线缆规格

OSE-C 4024专为OSE三线制脉冲传感器设计（棕BN、白WH、绿GN三色线缆），若现场末端设备为8.2kΩ电阻式触点带则需选择其他兼容型号，选购前务必核对现场安全边缘的线缆颜色与制式。

2 确认安全等级与认证需求

若应用场景为欧美出口设备须确认EN ISO 13849-1类别4与PL e等级满足当地机械指令MD验收要求，若需UL认证则额外确认UL325合规性，功能安全场合可评估是否需要更高诊断覆盖率的扩展型号。

3 确认安装环境与散热间距

标准版工作温度+5℃至+55℃，安装时须与柜内热源保持20mm以上散热间距，因此建议使用防护等级IP54及以上的电控箱，若环境低于+5℃需确认低温版本，强振动环境建议加涂螺纹锁固胶防止插头松脱。

4 确认触点负载与保险丝配置

最大连续电流4A，开关容量1000VA，最大工作电压250V AC/DC，需在回路中串联4A缓慢熔断保险丝（不随设备附带），确认现场门体电机或执行机构的启动电流不超过触点额定值。

四、技术参数

1 核心规格参数

型号：OSE-C 4024。类型：单路光电安全边缘安全评估控制单元。供电电压：24V AC/DC（允许波动-10%~+20%）。功耗：最大4VA（小于4W）。安全输出：两组NCC常闭强制导向安全继电器触点。辅助输出：一路PNP集电极开路半导体输出。响应时间：32ms。安全等级：EN ISO 13849-1类别4、PL e。MTTFd：5×10⁶小时。DC诊断覆盖率：99%。安装方式：35mm DIN导轨卡扣式。

2 电气与触点参数

触点材料：硬质银镍合金AgCdO。单路额定电流：最大4A。开关容量：1000VA。最大工作电压：250V AC/DC。绝缘等级：B级。接线端子防护：IP20（DIN VDE 0470）。要求保险丝：4A缓慢熔断（不包含在设备中）。循环持续时间因子：100%CDF。

3 环境与认证参数

工作温度：+5℃至+55℃。存储温度：-25℃至+70℃。允许相对湿度：5%~90%（无冷凝）。壳体防护等级：IP40。认证：CE、RoHS。符合标准：EN ISO 13849-1、EN 60204-1、EN 60079系列（防爆场合）。外壳材料：聚乙烯（黑色）或Crastin（灰色）。

五、产品尺寸

1 主体尺寸

OSE-C 4024因集成安全评估电路与继电器触点于一体而体积紧凑，整体宽度22.5mm、高度100mm、深度120mm，整机重量约0.2kg，标准35mm DIN导轨安装面适配控制柜内紧凑布局，不额外占用安装空间。

2 接口与安装尺寸

顶部设有LED电源指示灯（绿色）与通道/OSE状态指示灯（绿色），底部为DIN导轨卡扣安装接口，正面为BN（棕色）、WH（白色）、GN（绿色）三色接线端子，对应OSE安全边缘的三线制脉冲信号接入，侧面预留通信扩展与故障信号输出接口。

六、应用领域

1 工业快速门与堆积门安全防护

广泛用于物流仓储车间、汽车制造产线、食品饮料工厂的工业快速卷帘门、快速堆积门、车库提升门的移动边缘安全防护，32ms响应速度满足高速门频繁启停节拍，双通道冗余安全结构确保人员穿越门体时瞬时停机。

2 机床滑动防护罩与自动化挡边防撞

部署于CNC加工中心、冲压机床、激光切割机的滑动防护罩边缘以及自动化流水线移动挡边，实时检测操作人员手臂或工件与运动部件的挤压碰撞，触发安全切断保护人员与设备，是机床安全回路经过全球大量现场验证的经典方案。

3 港口物流升降门与装卸平台防护

用于港口集装箱龙门吊、仓储物流升降门、装卸平台边缘的挤压防护，IP40壳体配合IP54电控箱耐受海盐雾与粉尘环境，线路自检功能提前预警胶条老化故障，减少港口高频率作业中的突发停机损失。

4 外贸出口欧洲设备安全回路标配

因同时满足EN ISO 13849-1类别4与CE、RoHS认证，是成套出口欧洲、中东、非洲工业设备安全回路的标准电气备件，验收阶段无合规障碍，也可用于国内高端自动化产线对标欧标安全等级的升级改造。

七、总结

欧洲进口VITECTOR CEDES OSE-C 4024以VITECTOR与瑞士CEDES联合研发的DIN导轨安装式光电安全边缘控制单元为核心，将EN ISO 13849-1类别4最高安全等级、PL e性能等级、MTTFd 5×10⁶小时超长寿命、99%诊断覆盖率集成于宽度仅22.5mm的紧凑壳体中，24V AC/DC宽电压适配全球工控系统，两组银镍合金NCC常闭安全继电器触点加一路PNP故障信号输出实现安全切断与故障报警双功能，32ms毫秒级响应瞬时阻断危险运动，内置线路自检可提前预警胶条与线缆老化，标准35mm DIN导轨卡扣安装拆装无需工具，工作温度+5℃至+55℃配合IP40壳体满足绝大多数工业环境，通过CE与RoHS认证可直接通过欧美设备出口验收，是工业快速门、机床防护罩、物流升降门及外贸成套设备安全回路中经过全球大量现场验证的经典光电安全控制备件方案。针对具体场景，确认安全边缘为OSE三线制脉冲型（棕白绿）、电压24V AC/DC波动在±20%以内、触点负载不超过4A/1000VA、安装柜体防护IP54以上且与热源间距大于20mm、欧美出口项目确认CE/RoHS合规、需更高诊断覆盖率评估扩展型号即可直接替换安装。
