一、产品介绍

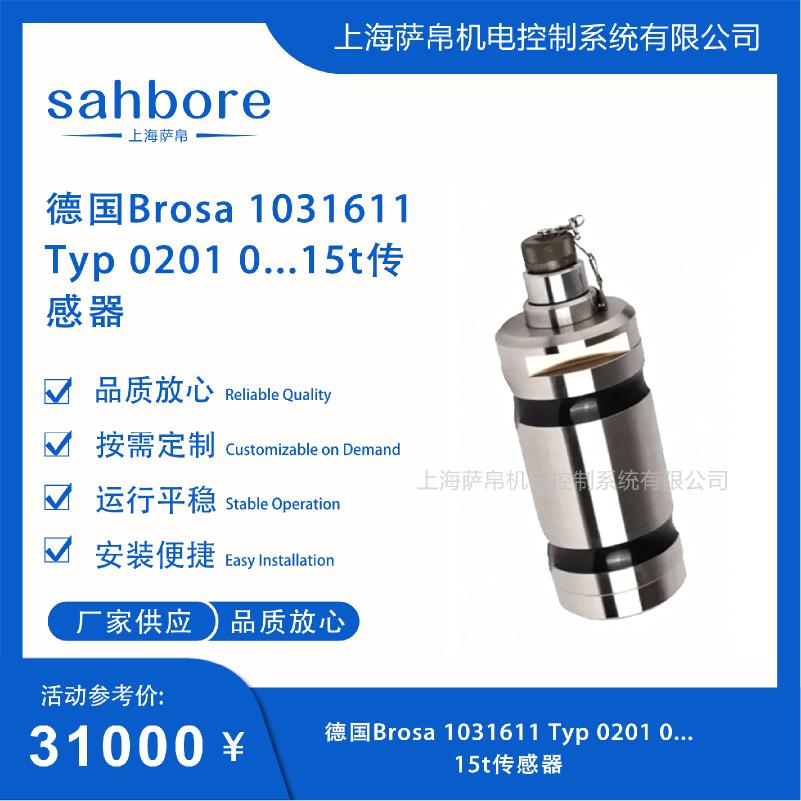

德国Brosa 1031611 Typ 0201 0…15t传感器是德国Brosa公司Typ 0201系列中的一款轴销式力传感器（Load Measuring Pin/Force Measuring Pin），订货编号1031611，额定量程0至15吨（约150kN）。该传感器基于应变片全桥原理工作，内置高精度信号调理放大器，可直接替换设备中的结构销轴，在不改变原有机械结构的前提下实现载荷实时监测，是起重机、港口机械、液压升降台及各类重型工程设备中的核心安全保护组件。整机采用1.4542（17-4PH）高强度不锈钢一体式精密加工，配合全焊接密封结构，防护等级达IP67，可长期在粉尘、潮湿、冲击、振动等恶劣工况下稳定运行。输出信号支持4～20mA、0～10V或冗余双通道输出（可选CANopen/SIL2认证版本），综合精度控制在±0.5%FS以内，重复性优于±0.1%FS，过载能力高达量程的三倍。该产品广泛应用于移动式起重机过载保护、港口岸桥载荷监测、斜拉桥张力测量、液压升降台安全控制及叉车负载力矩限制等场景，同时提供SIL2/PLd安全等级冗余设计，满足起重及载人设备的安全合规要求。

二、功能特点

1 轴销一体化结构与免改造安装

Typ 0201的核心设计理念是将力传感器功能直接集成于销轴本体，使用时仅需替换原有设备中的结构销轴即可完成载荷监测系统的部署，无需额外的安装空间与机械改造。销轴直径、长度及安装槽位置均可根据实际工况（如滑轮组、液压油缸支座、回转支承等）进行非标定制，极大简化了机械设计与现场施工难度。

2 全焊接密封与极端环境耐受

传感器采用1.4542（17-4PH）高强度不锈钢一体加工，内部应变片与电路通过本体材料全焊接密封封装，从根本上避免了杂质与水分侵入导致的测量偏差。防护等级IP67，可耐受粉尘、油污、潮湿甚至短时浸水环境，工作温度覆盖-40℃至+70℃，抗振动等级达10g（10～2000Hz），适应港口、矿山、户外等极端工况。

3 高精度应变片全桥与内置放大器

测量原理为应变片惠斯通电桥，内置高精度信号调理放大器，综合误差≤±0.5%FS，重复性≤±0.1%FS，线性度优良。零点漂移≤0.01%FS/年，蠕变误差≤0.02%FS/年，确保长期测量稳定性。内置温度补偿算法，可在-40℃至+70℃范围内自动修正温度对测量结果的影响，无需外部温度传感器。

4 SIL2安全冗余与过载保护

针对起重及载人设备，提供符合IEC 61508标准的SIL2/PLd安全等级冗余设计，单一电路故障时仍能输出有效保护信号，确保设备安全。弹性体材料经硬化处理，过载能力高达量程的300%（即45t），在极端冲击载荷下传感器本体不会损坏，仅输出饱和信号，有效保护后端控制系统。

三、选型指南

1 按量程与载荷方向选型号

1031611 Typ 0201的额定量程为0～15t（150kN），若实际最大载荷在此范围内且为单向轴向力（拉压两用），该型号为最优匹配。若载荷超过15t，应选Typ 0201的20t（订货号1010719）或25t版本。若需要双向拉力测量，应选Typ 0110拉力传感器系列。选型时必须核实载荷方向，Typ 0201为单向测力设计，安装时必须对准受力中心线，偏心载荷会导致测量误差急剧增大。

2 按输出信号与上位系统匹配选配置

若上位系统为传统PLC且仅有模拟量输入通道，选择4～20mA或0～10V模拟量输出版本即可，4～20mA抗干扰能力更强，适合长距离传输（建议100米以内）。若系统支持安全总线，强烈建议选带SIL2冗余输出版本（双通道4～20mA或CANopen），满足起重设备的安全合规要求。若需同时接入多台传感器进行多点载荷监测，可利用CANopen总线实现多节点组网，单总线最多支持32个节点。

3 按安装环境与防护需求选配置

标准版防护等级IP67，满足大多数工业环境需求。若用于食品饮料或制药行业，需确认17-4PH不锈钢材质是否符合卫生接触要求。若用于防爆区域（如化工港口），需选择ATEX认证版本（如Typ 0201 Ex版本）。若安装环境振动特别剧烈（如打桩机旁），可选配专用减震安装支架与防转板，确保传感器在受力过程中位置固定不旋转。

4 按长期精度与维护成本综合决策

该传感器免维护周期达3年以上，年零点漂移≤0.01%FS，相比需频繁校准的同类产品全生命周期成本更低。若项目对数据可追溯性与故障诊断要求高，带CANopen版本支持远程参数配置与故障日志读取，可进一步降低停机损失。安装前需确认基材安装孔位公差与销轴直径匹配，建议清洁安装孔表面以保证载荷均匀传递。

四、技术参数

1 核心测量参数

额定量程：0～15t（0～150kN）。测量原理：应变片全桥，内置放大器。综合精度：≤±0.5%FS（线性/滞后）。重复性：≤±0.1%FS。零点漂移：≤0.01%FS/年。蠕变误差：≤0.02%FS/年。过载能力：300%FS（45t），不损坏。响应时间：≤5ms（典型值）。

2 电气与输出参数

供电电压：18～30V DC（标称24V DC）。输出信号：4～20mA / 0～10V（可选，默认4～20mA）。冗余输出：双通道4～20mA（SIL2版本）或CANopen。信号接口：M12连接器或DIN工业插头（按需选配）。功耗：≤2W（含内置放大器）。绝缘电阻：＞100MΩ（500V DC）。

3 环境与防护参数

工作温度：-40℃～+70℃。防护等级：IP67（全焊接密封结构）。抗振动：10g / 10～2000Hz。材质：1.4542（17-4PH）高强度不锈钢。密封方式：本体材料全焊接，内部完全密封。耐磁场：对高达300mT的磁场不敏感。温度补偿：-40℃～+70℃自动补偿。

4 安全与认证参数

安全等级：SIL2 / PLd（冗余版本，符合IEC 61508）。认证：CE、ATEX（防爆版本）。计量标准：部分型号符合OIML R60。设计寿命：超8年（正常工况）。免维护周期：3年以上。

五、产品尺寸

1 主体尺寸

Typ 0201为轴销式结构，整体呈圆柱形销轴形态，具体直径与长度根据订货号1031611对应的图纸（Drawing #0201-41284-0或类似）确定。15t量程版本的销轴直径通常在40mm～60mm区间，长度根据安装孔位跨度定制，通常为100mm～300mm。重量根据尺寸而定，典型15t版本整重约2～5kg。一体化紧凑结构无额外法兰或突出部件，可直接旋入标准安装孔。

2 接口与安装尺寸

电气接口为M12四针或DIN工业插头，供电、模拟量输出、接地各占独立端子，防误插设计。底部支持标准安装孔位与防转板固定装置，确保传感器在受力过程中不发生旋转偏移。销轴两端可选配关节轴承安装座或直接插入销孔，安装槽位置可按客户图纸非标定制。LED状态指示灯集成于透明插头内部，便于现场快速判断通电状态。

六、应用领域

1 移动式起重机与港口机械过载保护

广泛用于履带吊、汽车吊、港口岸桥、集装箱起重机等设备的过载保护与力矩限制系统。Typ 0201替换原有滑轮组销轴后，可实时监测吊钩载荷，一旦超过15t阈值即触发报警或切断动作，符合EN 13000起重机安全标准。SIL2冗余版本满足载人设备的安全等级要求。

2 液压升降台与叉车负载监控

用于行走式液压升降台的过载监控，符合EN 280和EN 954-1分类3标准。叉车负载力矩限制器中，Typ 0201安装于门架销轴处，实时监测货叉载荷，防止超载倾覆。全焊接密封结构耐受液压油雾与户外粉尘环境，免维护周期长。

3 斜拉桥张力测量与盾构机推进力监测

在斜拉桥维护中，Typ 0201替换拉索锚固端销轴，长期监测索力变化，为桥梁健康评估提供数据支撑。盾构机推进系统中，传感器安装于刀盘支撑销轴处，实时监测推进阻力，辅助操控员调整推进参数。17-4PH不锈钢材质耐受地下潮湿与腐蚀性环境。

4 重型物料搬运与工程设备称重

适用于装载机、挖掘机力矩限制器、桥式/门式起重机过载保护等场景。Typ 0201的高过载能力（300%FS）确保在冲击载荷下传感器不损坏，4～20mA输出可直接接入PLC或称重仪表，兼容大多数工业自动化系统。

七、总结

德国Brosa 1031611 Typ 0201 0…15t传感器以15吨额定量程、±0.5%FS综合精度、±0.1%FS重复性、5ms快速响应、17-4PH全焊接不锈钢一体结构、IP67防护等级、-40℃至+70℃宽温域自动补偿、300%FS过载保护、SIL2/PLd安全冗余等核心能力，成为轴销式力传感器领域经过数十年工程验证的高可靠性原装备件。其核心优势在于将传感器直接集成于销轴本体，替换即用无需改造机械结构，全焊接密封从根本上杜绝水分与杂质侵入，内置放大器与温度补偿确保长期测量稳定性。针对具体场景，起重机过载保护选SIL2冗余版本、传统PLC系统选4～20mA模拟量输出、港口防爆区域选ATEX认证版、多点监测利用CANopen总线组网、振动剧烈工况加配防转板与减震支架，且支持销轴直径长度非标定制、专用安装附件、M12/DIN接口选配等扩展，是重型设备载荷监测与安全保护领域不可替代的德国品质之选。
