一、产品介绍

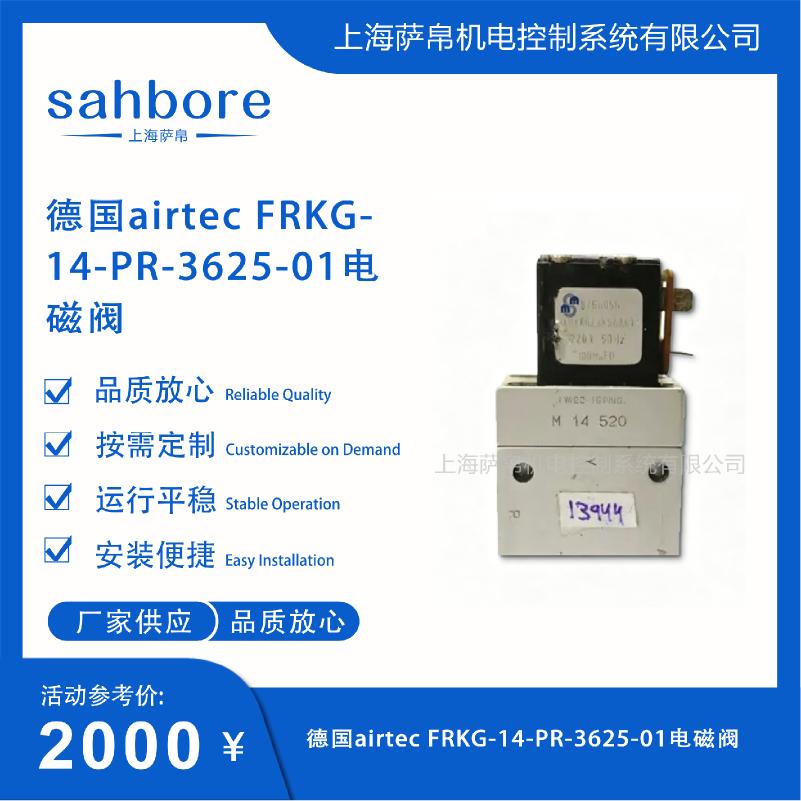

德国AIRTEC FRKG-14-PR-3625-01电磁阀是德国AIRTEC FRKG系列中的一款先导式气动电磁阀，属于工业级高可靠性控制元件。FRKG系列以长寿命、低维护率著称，广泛应用于精密气动控制系统。该型号中"14"代表G1/4标准接口规格，"PR"体现其特殊的压力逻辑与应用属性，"3625"为功能代码组合，"01"为后缀版本标识。阀体采用经过硬质阳极氧化处理的铝合金材质，阀芯密封件选用高性能NBR或POM复合材料，支持无油润滑运行，在无油空气环境下依然稳定工作。该电磁阀响应时间仅15～25ms，支持24V DC标配线圈（亦可选配AC规格），功耗低且发热量小，工作温度覆盖-10℃至+60℃，防护等级达到IP65，透明插头内置LED指示灯可实时反馈电气通断状态。配备手动强制切换装置（锁紧式或非锁紧式），便于调试阶段或停电状态下进行人工干预。其结构紧凑、功耗低的特点使其成为能源敏感型自动化系统的理想选择，常出现在汽车整车焊接线、食品饮料包装机械、医疗器械制造及电子半导体装配设备等对稳定性要求极高的领域。

二、功能特点

1 无油润滑技术与专利密封结构

AIRTEC电磁阀的核心竞争力在于无油润滑技术，阀芯与阀套之间采用特殊自润滑设计，极大延长了维护周期。阀套内缘和阀芯上的复合树脂环外缘均呈无锐边状，可如剃刀般切碎进入阀套的杂质并由气流带走，这种抗污染结构使其在煤矿、矿山、水泥及室外作业等恶劣工况下依然保持高可靠性。复合树脂环与膨胀O型圈复合而成的硬质密封结构，明显优于软质单一结构，寿命长且泄漏率极低。

2 快速响应与恒定动作性能

该电磁阀具备极佳的抗震动与抗干扰能力，在连续高频切换下仍能保持恒定的响应时间，通常在15～25ms之间。公称流量（Kv值）经过优化，确保气缸动作迅速。换向时间开/关约14ms，在同规格产品中处于领先水平，满足精密检测台和实验室气动模拟系统对响应速度的严苛要求。

3 手动强制切换与LED状态指示

配备手动强制切换装置，调试阶段或停电状态下可直接人工干预阀芯位置，锁紧式设计可防止误触复位。透明插头内置LED指示灯，实时反馈电气通断状态，现场无需万用表即可快速判断阀门工作状态，大幅提升调试与运维效率。

4 多接口兼容与汇流板安装

支持G1/4螺纹标准接口，可直接旋入标准安装孔，也可通过M12连接器或DIN工业插头接线。支持单只安装或通过多位汇流板集成，减少管路布线，简化气路结构，特别适配阀岛式集中控制方案。消音器与节流阀可直接安装在排气口，调节气缸运行速度并降低工作噪音。

三、选型指南

1 按工作压力与流量选型号

FRKG-14-PR-3625-01的标准工作压力范围为2～10bar，支持低压启动。若实际工作压力长期低于2bar，需确认最低启动压差是否满足先导式电磁阀的开启条件（通常需≥0.2bar）。若负载流量需求较大，应评估Kv值是否匹配气缸缸径与行程速度要求，FRKG系列相比同规格其他品牌具有更大流量，同等条件下优先选用。

2 按线圈电压与控制方式选配置

标配24V DC线圈，功耗低且发热量小，亦可选配AC 24V、115V、230V等规格。若上位系统为PLC数字量输出，24V DC为最优匹配；若现场仅有AC 220V电源，需选配AC线圈版本。通电持续率为100%，支持长期通电工作。若需多台电磁阀组网，可利用汇流板集中供电，单电源模块驱动多只阀门。

3 按防护等级与环境条件选配置

标准防护等级IP65，满足大多数工业环境的防尘防水需求。若用于食品饮料行业，需确认阀体铝合金材质是否符合食品接触安全要求，密封件NBR需评估是否满足FDA认证。若安装环境振动特别剧烈（如冲压机旁），可选配专用减震安装支架。若用于防爆区域，需选择本安防爆认证版本并确认现场防爆等级要求。

4 按气源质量与附件选配

虽然该型号支持无油运行，但若气源中含有大量水分或杂质，仍建议在前端配置5μm过滤器以保护精密阀芯。可选配压敏电阻或二极管进行电涌保护，防止感应电动势冲击上位机PLC。可选配不锈钢遮阳罩降低紫外线负荷，可选配防凝露加热器避免极端温差下触点结霜。

四、技术参数

1 核心气动参数

接口规格：G1/4（符合ISO 228螺纹标准）。工作压力：2～10bar。公称流量（Kv值）：经优化设计，确保气缸动作迅速。响应时间：15～25ms。换向时间：开/关约14ms。工作介质：无油压缩空气。最低工作压差：≥0.2bar（先导式要求）。

2 电气参数

线圈电压：标配24V DC，可选AC 24V/115V/230V，50/60Hz。功耗：DC约4.2W，AC约7.0VA/4.0W。通电持续率：100%（ED 100%）。线圈绝缘等级：F级。电气接口：DIN工业插头或M12连接器（按需选配）。LED状态指示：内置透明插头。

3 环境与防护参数

工作温度：-10℃至+60℃。防护等级：IP65（防尘防喷射水）。阀体材质：压铸铝合金，硬质阳极氧化处理。密封件材质：NBR或POM复合树脂环。抗振动：10g / 10～2000Hz。安装方式：G1/4螺纹或汇流板集成。

4 可靠性参数

动作频率：3～10次/秒（视工况而定）。设计寿命：超8年（正常工况）。免维护周期：3年以上。手动切换：锁紧式或非锁紧式强制切换装置。

五、产品尺寸

1 主体尺寸

FRKG-14-PR-3625-01采用紧凑圆柱形设计，接口规格G1/4，整体体积小巧便于在有限空间内安装。阀体为压铸铝合金经硬质阳极氧化处理，表面光洁耐腐蚀。透明插头集成LED指示灯，便于现场状态识别。整体重量轻，单人即可完成安装与拆卸操作，适配贴面式安装与汇流板集成两种方式。

2 接口与安装尺寸

进气口与工作口均为G1/4内螺纹，排气口可直接安装消音器或节流阀。电气接口支持DIN工业插头或M12连接器，供电、信号、接地各占独立端子，防误插设计。底部支持汇流板安装孔位，可与标准AIRTEC汇流板直接对接，实现多阀集中控制。手动切换按钮位于阀体顶部，锁紧式设计需专用工具解锁，防止误操作。

六、应用领域

1 汽车整车焊接线与涂装产线

广泛用于汽车整车焊接线、涂装线等场景，FRKG系列的高可靠性与快速响应能力可满足焊接机器人气动夹具的高频切换需求，IP65防护等级适配车间粉尘与油雾环境，长寿命特性大幅降低产线停机维护频率。

2 食品饮料包装机械

适用于食品饮料行业的灌装线、包装机等设备，铝合金阀体材质耐腐蚀，无油润滑技术确保不污染食品介质，手动强制切换装置便于清洁消毒期间人工干预，满足食品行业对卫生与可追溯性的严苛要求。

3 医疗器械制造与电子半导体装配

用于医疗器械制造、电子半导体装配等精密场景，15～25ms的恒定响应时间与极低泄漏率确保精密气动控制的重复性，透明LED指示便于洁净车间内快速状态确认，抗震动能力适应高精度设备运行环境。

4 精密检测台与实验室气动模拟系统

因其极高的循环寿命和精准的重复性，是精密检测台和实验室气动模拟系统的首选控制元件，3～10次/秒的动作频率满足大多数实验室高频切换需求，汇流板安装方式简化实验台气路布局。

七、总结

德国AIRTEC FRKG-14-PR-3625-01电磁阀以G1/4先导式结构、2～10bar工作压力、15～25ms快速响应、无油润滑专利密封、IP65防护等级、-10℃至+60℃宽温域、100%通电持续率、手动强制切换与LED状态指示等核心能力，成为工业自动化产线中高可靠性气动控制的原装备件。PR后缀体现的特殊压力逻辑使其适配对气压精度有要求的精密场景，相比同规格产品更大的Kv流量值确保气缸动作迅速，硬质阳极氧化铝合金阀体与复合树脂环密封件保证8年以上设计寿命与3年免维护周期。针对具体场景，汽车产线选标配24V DC版本、食品行业确认密封件FDA合规性、防爆区域选本安认证版、多阀控制利用汇流板集成、恶劣气源前端加配5μm过滤器，且支持AC线圈、M12连接器、电涌保护、消音器节流阀、不锈钢遮阳罩等扩展配置，是经过近半个世纪气动自动化领域验证的德国品质之选。
