法国IDEF SYSTEMES e-DMCR v3.0是专为出口爱沙尼亚220kV全密封油浸式变压器定制的智能非电量综合保护装置，严格依据IEC 60076-22-1、EN 50216-3及欧盟CE认证标准在法国设计制造，同时满足爱沙尼亚国家电网Elering的接入规范。该装置将气体监测、油箱压力保护、油位指示、绕组油温监控四大核心安全功能高度集成于单一透明储液器壳体中，单台替代传统分散式气体继电器、压力释放阀、油温计与油位计组合方案。作为e-DMCR智能通信版本，内置RS485接口与Modbus RTU协议，可直接对接爱沙尼亚电网调度监控系统，实现运行数据实时上传与故障事件全链路溯源，适配无人值守变电站运维需求。针对爱沙尼亚波罗的海气候高湿、冬季极寒、沿海盐雾重的特点，外壳采用抗腐蚀增强材料，所有金属触点均经过盐雾镀层处理，可稳定耐受户外长期运行工况。220kV等级变压器油箱承压参数与保护阈值均按该电压等级专机定制，确保故障时泄压动作快于油箱形变。
将气体监测、油箱压力、油位、油温四种独立安全功能整合于单一设备中，单台替代四件分体元件，直接减少220kV变压器顶盖开孔数量。220kV变压器因内部结构复杂、引线布置密集，顶盖每减少一个开孔即大幅降低渗漏油概率，同时简化爱沙尼亚项目现场安装工序，整机预装后安装周期较传统变电站缩短70%。
全部保护功能基于机械原理触发，不依赖任何外部电源，在爱沙尼亚电网电压波动工况下依然提供可靠基础保护。e-DMCR v3.0智能版自带RS485/Modbus RTU通信接口，支持数据上传对接爱沙尼亚主流电力监控平台，无需二次开发即可实现数据打通，同时具备自诊断功能，自动检测自身工作状态确保监测数据准确可靠。
气体监测集气量达170cm³时触发一级报警，产气速率≥5cm³/min时直接触发二级跳闸，最小可检测气泡0.5mm。压力监测响应时间≤8ms，动作阈值在0.1～0.5bar区间针对220kV油箱承压参数定制，测量误差≤±2%。油温监测范围覆盖-40℃至160℃，双级温控可独立设置报警与跳闸阈值，通常预设85℃预警、95℃跳闸，精度±1℃。油位下降超过170cm³时触发磁性开关报警。
工作温度覆盖-40℃至+70℃，适配爱沙尼亚冬季-35℃极寒与夏季+30℃高温工况。防护等级达IP56、抗冲击IK10，可耐受1000小时中性盐雾试验，满足爱沙尼亚沿海地区（如塔林港、帕尔努港）高盐雾环境要求。集成磁保护技术有效屏蔽外部磁场对簧片开关的干扰，确保在电网复杂电磁环境下触点动作准确可靠，免受最高25mT外部磁场影响。
220kV主变（100MVA及以上）直接选择e-DMCR v3.0智能通信版，支持Modbus RTU协议直接对接爱沙尼亚Elering调度系统，满足无人值守变电站的远程监控需求。220kV站用变（10MVA以下）可选DMCR v3.0标准机械版，满足基础保护需求，性价比更高。
油温报警默认设为85℃、跳闸设为95℃，范围30℃至120℃可调，针对爱沙尼亚高负荷运行场景可适当下调5～10℃。压力动作值需匹配220kV油箱的承压参数，确保故障时泄压动作快于油箱形变，动作阈值在0.2～0.5bar区间出厂预设。油位触发阈值固定为170cm³，气体一级报警集气量170cm³、二级跳闸按产气速率触发。
e-DMCR v3.0标准适配DN50 PN16法兰，同时提供DN60、DN90、DN110等多种法兰规格可选，需与220kV变压器顶盖预留接口逐一核实匹配。针对爱沙尼亚Elering入网验收要求，需确认安装接口尺寸与变压器出厂图纸一致，避免现场改制导致检测不通过。
可选配e-DMCR v3.0通信版实现RS485接口Modbus RTU远程监控，从站地址1～247可配置，内部具备数据记录与预处理功能。沿海区域（如塔林港、帕尔努港）需额外确认防腐等级，建议选配不锈钢紧固件与氟橡胶密封圈。极寒地区可加装低温辅助启动模块与防凝露加热器，避免-35℃低温下油液凝固或触点腔室凝露导致检测异常。可选配在线校准套件用于年度预防性试验时的功能校验，无需拆卸设备。
温度监测：双可调温控开关，测量范围30℃至120℃，精度±1℃，报警/跳闸阈值独立可调。压力监测：可调压力开关，范围0.2bar至0.5bar（针对220kV定制），响应时间≤8ms，测量误差≤±2%。油位监测：磁致伸缩原理，触发阈值170cm³油位下降，不受振动与油流影响。气体监测：专利浮子结构，一级报警170cm³，二级跳闸≥5cm³/min，最小可检测气泡0.5mm，360°可视。
触点容量：AC 250V/5A，DC 220V/0.2A。供电方式：DMCR v3.0为纯机械无源，无需外接电源；e-DMCR v3.0支持24V DC（10～30V DC）或AC 85～265V宽范围供电，功耗＜5W。通信接口：e-DMCR v3.0支持RS485，协议Modbus RTU，传输距离≤1200米，从站地址1～247可配置。触点类型：4组独立无源自锁触点，支持常开/常闭配置。绝缘电阻：＞100MΩ（500V DC）。电缆接头：M25×1.5，符合EN 60947-7-1标准。
防护等级：IP56（防尘防水），抗冲击IK10（10焦耳）。工作温度：-40℃至+70℃。存储温度：-50℃至+80℃。湿度：最大相对压力+3Bar，耐受95%无冷凝。盐雾测试：ISO 9227 C5M级别，耐受时长超1000小时。抗电磁干扰：集成磁保护抗25mT外部磁场。符合标准：EN 50216-3、IEC 60076-22-1、IEC 60529、IEC 62262、IEC 60721-3-4、CE认证、爱沙尼亚Elering接入规范。

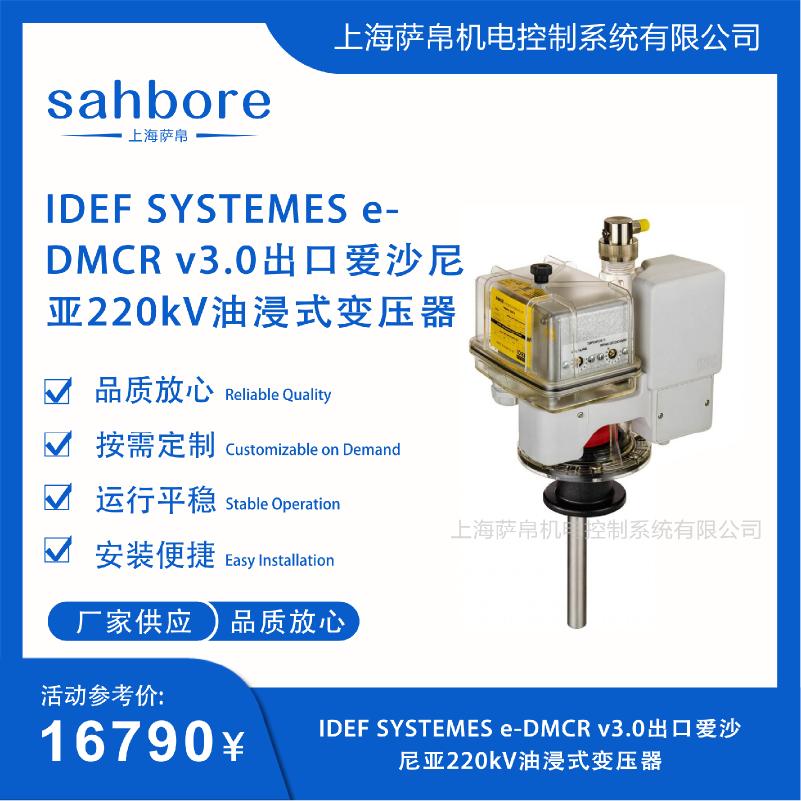

e-DMCR v3.0为紧凑圆柱形透明储液器设计，外径约93mm，总高度约148mm（含顶部采样阀），顶部法兰直径85mm。整体体积远小于四个分散元件之和，适配220kV变压器顶盖有限的安装空间。重量约1.5kg（含配件），单手即可完成安装与拆卸操作。
顶部安装孔φ60mm±1mm，适配4×M8螺栓固定，分布圆直径约97mm，推荐安装扭矩6.0N·m。电气接口为M25×1.5电缆接头（或PG13.5电缆格兰头），支持导线截面0.5～2.5mm²。e-DMCR v3.0版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m，支持气体取样与放气操作。
广泛用于塔林、塔尔图、纳尔瓦等城市220kV主网变电站中的全密封油浸式变压器，IP56防护与1000小时盐雾耐受满足沿海城市高湿高盐雾环境要求，四合一集成大幅减少顶盖开孔降低渗漏油风险，e-DMCR v3.0通信版可直接对接Elering调度监控系统，精准识别变压器内部局部放电、过热、压力异动等异常，已通过Elering入网验收。
用于爱沙尼亚风电、光伏分布式能源项目的220kV升压站，e-DMCR v3.0通信版可直接对接爱沙尼亚电网调度监控系统，精准识别变压器频繁调压过程中的内部局部放电、过热、压力异动等异常，适配无人值守运维模式。
用于塔林港、锡拉迈埃等工业园区内的220kV/110kV变压器，紧凑型设计适配变压器顶盖狭小空间，双级温控与压力保护满足工业负荷波动剧烈场景下的安全需求，360°可视化视窗提升巡检效率。
用于塔林港、帕尔努港等沿海港口配套220kV变压器，1000小时盐雾耐受与不锈钢紧固件选项确保长期运行可靠性，抗紫外线视窗抵御波罗的海强日照，适合户外安装的配电变压器非电量保护。
法国IDEF SYSTEMES e-DMCR v3.0出口爱沙尼亚220kV油浸式变压器以四合一高度集成、纯机械无源与智能通信双版本、0.2bar至0.5bar压力定制、30℃至120℃油温±1℃精度、≤8ms压力响应、170cm³气体一级报警、170cm³油位磁致伸缩监测、集成磁保护抗25mT干扰、360°透明抗冻可视、1000小时盐雾耐受、-40℃至+70℃宽温域、EN 50216-3与IEC 60076-22-1双标准认证、爱沙尼亚Elering接入规范与CE认证适配等核心指标，确保与出口爱沙尼亚220kV全密封油浸式变压器在波罗的海高湿盐雾、冬季极寒、电网波动、沿海强紫外线等极端工况下的非电量保护需求无缝衔接。无论是100MVA以上主变智能通信版还是10MVA以下站用变机械版，均有对应配置可选，且支持e-DMCR v3.0智能通信版Modbus RTU远程监控、不锈钢紧固件、防凝露加热器、在线校准套件等扩展，是保障爱沙尼亚220kV变压器安全运行与满足当地入网验收要求的高可靠性原装备件。
