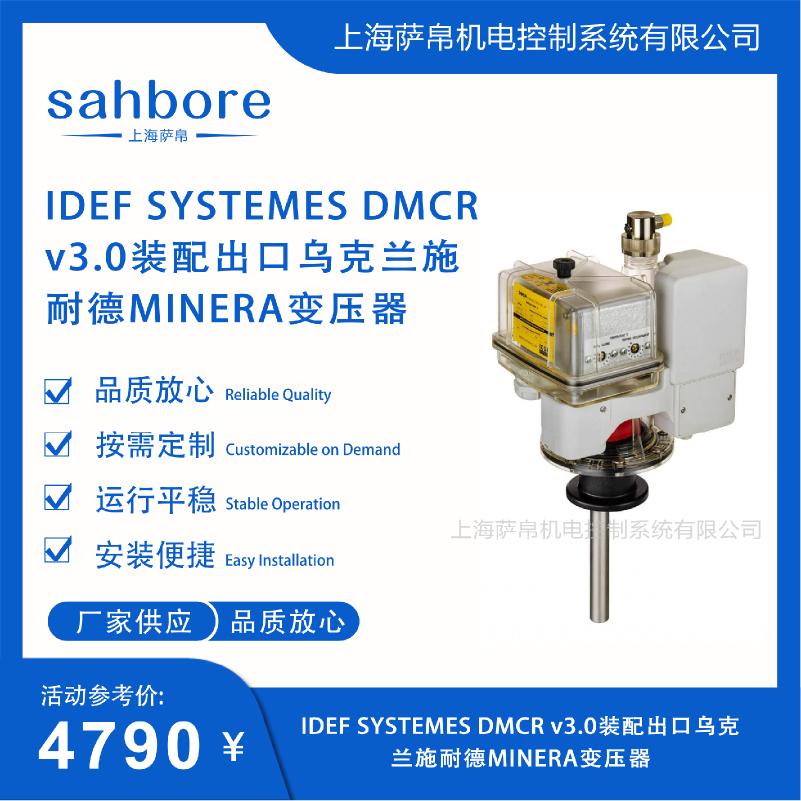

法国IDEF SYSTEMES DMCR v3.0是专为施耐德MINERA系列全密封油浸式变压器定制的非电量综合保护装置，属于乌克兰配网改造、矿业供电项目的官方推荐配套组件。该装置通过乌克兰UkrSEPRO认证与施耐德全球质量体系认证，采用纯机械触发逻辑运行，无需外接电源即可实现全维度故障响应，可有效应对乌克兰极端低温、电网波动大、矿区高粉尘的复杂工况，是MINERA系列变压器出口乌克兰的标准配置。装置参数完全适配MINERA变压器的运行特性：气体监测模块可精准捕捉内部放电、过热产生的故障气体，集气量达到170cm³时触发轻瓦斯报警；压力监测阈值默认设置在0.2bar至0.4bar区间，针对MINERA变压器箱体强度定制，瞬时压力超标时响应时间≤8ms即可触发跳闸动作；温度监测内置双级触点，常规T1报警阈值为85℃，T2跳闸阈值支持90℃或95℃定制，-40℃极寒环境下动作误差不超过±1℃；防护等级达IP56，适配乌克兰户外多雨雪、高粉尘的环境。产品采用原生适配设计，可直接通过定制法兰安装于MINERA变压器顶盖，替代传统独立配置的瓦斯继电器、压力释放阀、油位计、温度计四类设备，减少75%的箱体开孔，大幅降低渗漏油风险。纯机械触发逻辑无需外接电源，在乌克兰电网波动、临时断电等特殊工况下仍能稳定运行，可靠性远高于电子类监测装置。360°透明抗冻视窗设计，运维人员可直观观察油位与气体状态，适配当地冬季极夜环境下的快速巡检需求。
将气体监测、油箱压力、油位指示与绕组油温监控四大核心安全功能高度集成于单一紧凑壳体中，单台替代传统四件分体元件，直接减少MINERA变压器顶盖开孔数量。MINERA变压器因内部结构紧凑、引线布置密集，顶盖每减少一个开孔即大幅降低渗漏油概率，同时简化乌克兰项目现场安装工序，整机预装后安装周期较传统变电站缩短70%。
全部保护功能基于机械原理触发，不依赖任何外部电源，在乌克兰电网电压波动工况下依然提供可靠基础保护。气体监测集气量达170cm³时触发一级报警，产气速率超标时直接触发二级跳闸。压力监测响应时间≤8ms，动作阈值在0.2bar至0.4bar区间针对MINERA箱体强度定制，测量误差≤±2%。油温监测范围覆盖-40℃至120℃，双级温控可独立设置报警与跳闸阈值，通常预设85℃预警、95℃跳闸，精度±1℃。油位下降超过170cm³时触发磁性开关报警。
采用专利集成磁保护技术，环形磁铁设计有效屏蔽外部磁场对簧片开关的干扰，确保在乌克兰电网复杂电磁环境下触点动作准确可靠，免受最高25mT外部磁场影响。透明UV抗紫外线储液器壳体实现360°介电液位全方位可视，运维人员无需环绕设备即可快速确认油位与气体状态，视窗在乌克兰强紫外线与极寒环境下不破裂、不发黄。
工作温度覆盖-40℃至+70℃，适配乌克兰冬季-35℃极寒与夏季+35℃高温工况。防护等级IP56、抗冲击IK10，耐受8级地震烈度，盐雾腐蚀防护时长超1500小时，满足乌克兰沿海地区（如敖德萨、马里乌波尔）高盐雾环境要求。外壳采用抗紫外线耐腐蚀材料，所有金属触点经盐雾镀层处理，符合IEC 60721-3-4标准中4Z2+4Z4+4Z7特殊气候条件要求。
出口乌克兰的10kV-35kV、容量不超过25000kVA的施耐德MINERA变压器，直接选择DMCR v3.0标准款即可满足防护需求，四合一集成覆盖气体、油位、压力、温度全部非电量监测，无需额外改线。矿区重载设备场景建议预留30%以上冗余容量。
油温报警默认设为85℃、跳闸设为95℃，范围30℃至120℃可调，针对乌克兰高负荷运行场景可适当下调5～10℃。压力动作值需匹配MINERA变压器油箱的承压参数，确保故障时泄压动作快于油箱形变，动作阈值在0.2至0.4bar区间出厂预设。油位触发阈值固定为170cm³，气体一级报警集气量170cm³、二级跳闸按产气速率触发。
DMCR v3.0标准适配φ60mm安装孔，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。需与MINERA变压器顶盖预留接口逐一核实匹配，出口前须根据乌克兰UkrSEPRO规范确认安装接口尺寸与变压器出厂图纸一致，避免现场改制导致入网验收不通过。顿巴斯等高海拔矿区需提前对压力阈值进行海拔补偿调校后再确认选型。
可选配e-DMCR v3.0智能通信版实现RS485接口Modbus RTU远程监控，从站地址1～247可配置，内部具备数据记录与预处理功能，建议接入乌克兰配网后台监控系统，满足无人值守站点的监测需求。沿海区域（如敖德萨、马里乌波尔）需额外确认防腐等级，建议选配不锈钢紧固件与氟橡胶密封圈。极寒地区可加装低温辅助启动模块与防凝露加热器，避免-35℃低温下油液凝固或触点腔室凝露导致检测异常。可选配C4级防腐蚀外壳，适应矿区高腐蚀环境。
温度监测：双可调温控开关，测量范围30℃至120℃，精度±1℃，报警/跳闸阈值独立可调，默认85℃报警、95℃跳闸。压力监测：可调压力开关，范围0.2bar至0.4bar（针对MINERA定制），响应时间≤8ms，测量误差≤±2%。油位监测：磁致伸缩原理，触发阈值170cm³油位下降，不受振动与油流影响。气体监测：专利浮子结构，一级报警集气量170cm³，二级跳闸按产气速率触发，最小可检测气泡0.5mm，360°可视。
触点容量：AC 250V/5A，DC 220V/0.2A。供电方式：DMCR v3.0为纯机械无源，无需外接电源；e-DMCR v3.0支持24V DC（10～30V DC）或AC 85～265V宽范围供电，功耗＜5W。通信接口：e-DMCR v3.0支持RS485，协议Modbus RTU，传输距离≤1200米，从站地址1～247可配置。触点类型：4组独立无源自锁触点，支持常开/常闭配置。绝缘电阻：＞100MΩ（500V DC）。电缆接头：M25×1.5，符合EN 60947-7-1标准。
防护等级：IP56（防尘防水），抗冲击IK10（10焦耳）。工作温度：-40℃至+70℃。存储温度：-50℃至+80℃。湿度：最大相对压力+3Bar，耐受95%无冷凝。盐雾测试：ISO 9227 C5M级别，耐受时长超1500小时。抗电磁干扰：集成磁保护抗25mT外部磁场。符合标准：EN 50216-3、IEC 60076-22-1、IEC 60529、IEC 62262、IEC 60721-3-4、CE认证、乌克兰UkrSEPRO认证、施耐德全球质量体系认证。
DMCR v3.0为紧凑圆柱形透明储液器设计，外径约93mm，总高度约148mm（含顶部采样阀），顶部法兰直径85mm。整体体积远小于四个分散元件之和，适配MINERA变压器顶盖有限的安装空间。重量约1.5kg（含配件），单手即可完成安装与拆卸操作。
顶部安装孔φ60mm±1mm，适配4×M8螺栓固定，分布圆直径约97mm，推荐安装扭矩6.0N·m。电气接口为M25×1.5电缆接头（或PG13.5电缆格兰头），支持导线截面0.5～2.5mm²。e-DMCR v3.0版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m，支持气体取样与放气操作。
广泛用于基辅、哈尔科夫、第聂伯罗等城市配网改造中的MINERA变压器，IP56防护与1500小时盐雾耐受满足沿海城市高湿高盐雾环境要求，四合一集成大幅减少顶盖开孔降低渗漏油风险，纯机械无源设计适配乌克兰电网电压波动工况，已通过UkrSEPRO认证入网验收，实际运行数据显示连续无故障运行时长已超180天。
用于顿巴斯等东部矿区、西部山区的MINERA变压器非电量保护，e-DMCR v3.0通信版可直接对接乌克兰电网调度监控系统，精准识别变压器频繁调压过程中的内部局部放电、过热、压力异动等异常，适配无人值守矿区站点的自动联锁需求，360°可视视窗提升极夜环境下巡检效率。
用于乌克兰光伏基地与风电并网侧的MINERA变压器非电量保护，纯机械款DMCR v3.0满足基础保护需求的同时降低采购成本，智能款e-DMCR v3.0支持数据上传满足电网调度平台的实时监控要求，适配乌克兰新能源项目无人值守运维模式。
用于交通枢纽与基础设施应急供电场景中的MINERA变压器，紧凑型设计适配户外安装狭窄空间，低功耗纯机械款无需额外布线，不锈钢紧固件与氟橡胶密封圈确保长期免维护运行，运维成本较传统分体保护方案降低40%以上。
法国IDEF SYSTEMES DMCR v3.0预装出口乌克兰施耐德MINERA变压器以四合一高度集成、纯机械无源触发、IP56防护IK10抗冲击、0.2bar至0.4bar压力定制、30℃至120℃油温±1℃精度、≤8ms压力响应、170cm³气体一级报警、170cm³油位磁致伸缩监测、集成磁保护抗25mT干扰、360°透明抗冻可视、1500小时盐雾耐受、-40℃至+70℃宽温域、EN 50216-3与IEC 60076-22-1双标准认证、乌克兰UkrSEPRO认证与施耐德全球质量体系适配等核心指标，确保与出口乌克兰MINERA变压器在极端低温、电网波动剧烈、矿区高粉尘高盐雾、沿海强紫外线等极端工况下的非电量保护需求无缝衔接。无论是10kV-35kV城市配网改造还是25000kVA矿区重载场景，均有对应配置可选，且支持e-DMCR v3.0智能通信版Modbus RTU远程监控、不锈钢紧固件、防凝露加热器、C4级防腐蚀外壳等扩展，是保障乌克兰MINERA变压器安全运行与满足当地入网验收要求的高可靠性原装备件。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
