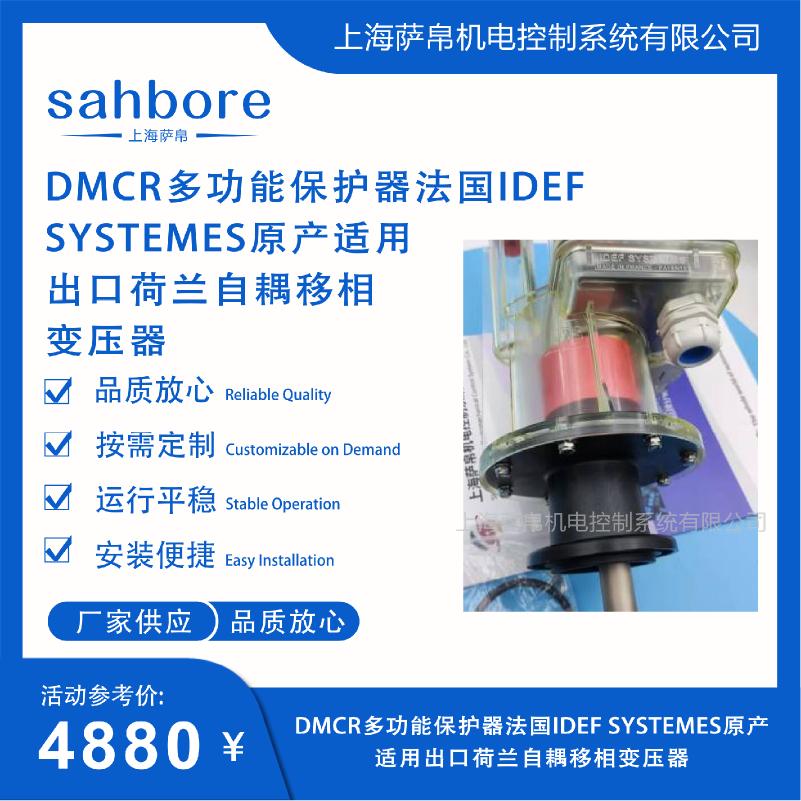

法国IDEF SYSTEMES DMCR多功能保护器是专为油浸式配电变压器设计的一体化非电量综合保护装置，严格依据EN 50216-3标准在法国设计制造，同时满足IEC 60076国际标准、欧盟CE认证及荷兰电网运营商TenneT的接入规范。适配出口荷兰的自耦移相变压器时，该装置可完美匹配荷兰光伏与风电并网、跨区潮流调控等场景下自耦移相变压器的严苛运行需求，助力产品通过荷兰KEMA权威第三方检测，满足当地项目入网验收要求。装置将故障气体监测、油箱压力保护、油位指示、绕组油温监测四大核心功能高度集成于单一紧凑壳体中，单台即可替代传统气体继电器、压力释放阀、油温控制器、油位指示器四件分体设备，大幅减少自耦移相变压器顶盖开孔数量，从源头降低大容量变压器最常见的渗漏油风险。针对荷兰温带海洋性气候高湿、多强风、盐雾重的特点，外壳采用抗腐蚀增强材料，所有金属触点均经过盐雾镀层处理，可稳定耐受户外长期运行工况。智能款e-DMCR支持Profinet/Modbus TCP通信协议，可直接对接荷兰电网调度监控系统，实现运行数据实时上传与故障事件全链路溯源，适配无人值守变电站运维需求。
将气体监测、油箱压力、油位、油温四种独立安全功能整合于单一设备，单台替代四件分体元件，直接减少自耦移相变压器顶盖开孔数量。自耦移相变压器因内部结构复杂、引线布置密集，顶盖每减少一个开孔即大幅降低渗漏油概率，同时简化荷兰项目现场安装工序，缩短调试周期。
气体监测采用可视浮子式结构，可捕捉最小50mL的局部放电产气，集气量达130±10cm³时触发一级报警，产气速率≥5cm³/min时直接触发二级跳闸，最小可检测气泡直径0.5mm。压力监测响应时间≤8ms，动作阈值在0.1～0.8bar区间可调，标准出厂设定0.25bar，测量误差≤±2%。油温监测范围覆盖-40℃至160℃，集成2路Pt100铂电阻，精度等级A级，可设置两级报警阈值（通常85℃预警、95℃跳闸）。油位监测采用磁致伸缩原理，当油位下降超过170cm³时触发带触点的磁性开关，不受变压器振动与油流扰动影响。
DMCR 3.0纯机械款无需外部供电，故障瞬间依靠机械原理直接执行跳闸信号，在荷兰电网电压波动剧烈工况下依然提供可靠基础保护。e-DMCR智能款自带RS485/Profinet/Modbus TCP通信接口，支持数据上传对接荷兰主流电力监控平台，无需二次开发即可实现数据打通，同时具备自诊断功能，自动检测自身工作状态确保监测数据准确可靠。
外壳采用抗紫外线耐腐蚀材料，所有金属触点经盐雾镀层处理，抗电磁干扰符合EN 61000-4标准，满足荷兰电网对高压设备的EMC要求。防护等级达IP66，抗振等级IK10，可耐受荷兰沿海风电场的高盐雾、强风、高湿环境。针对荷兰沿海项目可加选316L不锈钢紧固件与氟橡胶密封圈，将盐雾环境下的密封寿命提升至30年以上。
100MVA及以下容量的自耦移相变压器可选基础机械款DMCR 3.0，满足荷兰本地运维的基础保护需求，性价比高。100MVA以上、用于荷兰新能源并网或跨区潮流调控的移相变压器优先选择e-DMCR智能款，支持Profinet/Modbus TCP协议直接对接电网调度系统，满足无人值守变电站的远程监控需求。
油温报警默认设为90℃、跳闸设为110℃，针对荷兰高负荷运行场景可适当下调5～10℃。压力动作值需匹配自耦移相变压器油箱的承压参数，确保故障时泄压动作快于油箱形变，动作阈值在0.2～0.8bar区间定制。油位触发阈值固定为170cm³，气体一级报警集气量130±10cm³、二级跳闸产气速率≥5cm³/min。
DMCR标准适配DN50 PN16法兰，同时提供DN60、DN90、DN110等多种法兰规格可选，需与自耦移相变压器顶盖预留接口逐一核实匹配。针对荷兰KEMA检测要求，需确认安装接口尺寸与变压器出厂图纸一致，避免现场改制导致检测不通过。
可定制多组独立报警/跳闸触点，满足移相变压器"就地跳闸、站内告警、电网调度平台同步预警"的多回路信号输出需求。可选配原厂校准工具包，满足荷兰电网年度设备校验的操作要求。e-DMCR可配套专用数据采集网关，直接适配荷兰TenneT调度监控平台通信协议。极寒地区可选配加热除湿模块，避免低温下油液凝固导致检测异常。
温度监测：2路Pt100铂电阻，测量范围-40℃至160℃，精度A级，报警/跳闸阈值30℃至120℃可调。压力监测：可调压力开关，范围0.1～0.8bar，响应时间≤8ms，测量误差≤±2%。油位监测：磁致伸缩原理，触发阈值170cm³，不受振动与油流影响。气体监测：可视浮子式，最小检测50mL产气，一级报警130±10cm³，二级跳闸≥5cm³/min，最小可检测气泡0.5mm。
触点容量：250V AC/5A，220V DC/0.5A。供电方式：DMCR 3.0为纯机械无源，无需外接电源；e-DMCR支持24～220V DC或80～250V AC宽范围供电。通信接口：e-DMCR支持Profinet/Modbus TCP/RS485。防护等级：IP66。抗电磁干扰：EN 61000-4。抗振等级：IK10。
符合EN 50216-3、IEC 60076、IEC 60076-22-1、EN 50216-3、CE认证。满足荷兰TenneT接入规范，可通过KEMA第三方检测。符合EN 61000-4电磁兼容标准。通过ISO 9001:2015质量管理体系认证。
DMCR系列为紧凑型一体化壳体设计，整体体积远小于四个分散元件之和，适配自耦移相变压器顶盖有限的安装空间。重量适中，单手即可完成安装与拆卸操作。标准法兰接口为DN50 PN16，另有DN60、DN90、DN110可选，需与变压器顶盖安装孔位核实匹配。整体高度控制在可嵌入变压器顶盖的紧凑范围内，不影响自耦移相变压器复杂引线布置。
电气接口为标准接线端子，支持250V AC/5A负载。e-DMCR通信接口为RJ45以太网口（Profinet/Modbus TCP）及RS485接口。顶部配备油采样系统，支持气体和介质取样。观察窗为360°透明聚碳酸酯视窗，270度广角可视，便于运维人员在荷兰昏暗配电房环境下快速确认油位与气体状态。
广泛用于荷兰北海沿岸海上风电并网变电站中的自耦移相变压器，IP67定制版本可应对海上高盐雾环境，e-DMCR通信版可直接对接荷兰电网调度系统，精准识别移相变压器频繁调压过程中的内部局部放电、过热、压力异动等异常，已在北布拉邦省、格罗宁根省多个新能源项目稳定运行。
用于荷兰光伏基地升压站内的自耦移相变压器非电量保护，纯机械款DMCR 3.0满足基础保护需求的同时降低采购成本，智能款e-DMCR支持数据上传满足电网调度平台的实时监控要求，适配荷兰光伏项目无人值守运维模式。
用于荷兰跨省级电网潮流调控站中的大容量自耦移相变压器，多组独立报警/跳闸触点配置满足"就地跳闸、站内告警、调度预警"三级信号输出需求，4～20mA标准触点信号可直接接入TenneT调度系统，确保跨区潮流调控过程中变压器安全可靠运行。
用于阿姆斯特丹等荷兰城市智算中心供电项目中的配电变压器保护，紧凑型设计适配城市地下配电房狭窄空间，低功耗纯机械款无需额外布线，316L不锈钢紧固件与氟橡胶密封圈确保长期免维护运行，运维成本较传统分体保护方案降低40%以上。
法国IDEF SYSTEMES DMCR多功能保护器以四合一高度集成、纯机械无源与智能通信双版本、0.1～0.8bar压力可调、-40℃至160℃油温A级精度、≤8ms压力响应、130cm³气体一级报警、170cm³油位磁致伸缩监测、IP66防护IK10抗振、EN 50216-3与IEC 60076双标准认证、荷兰TenneT接入规范与KEMA检测适配等核心指标，确保与出口荷兰自耦移相变压器在海上高盐雾、温带高湿多风、电网波动剧烈、跨区潮流调控频繁调压等极端工况下的非电量保护需求无缝衔接。无论是100MVA以下基础机械款还是100MVA以上智能通信款，均有对应配置可选，且支持316L不锈钢紧固件、加热除湿模块、数据采集网关等扩展，是保障荷兰自耦移相变压器安全运行与满足当地入网验收要求的高可靠性原装备件。
