一、产品介绍

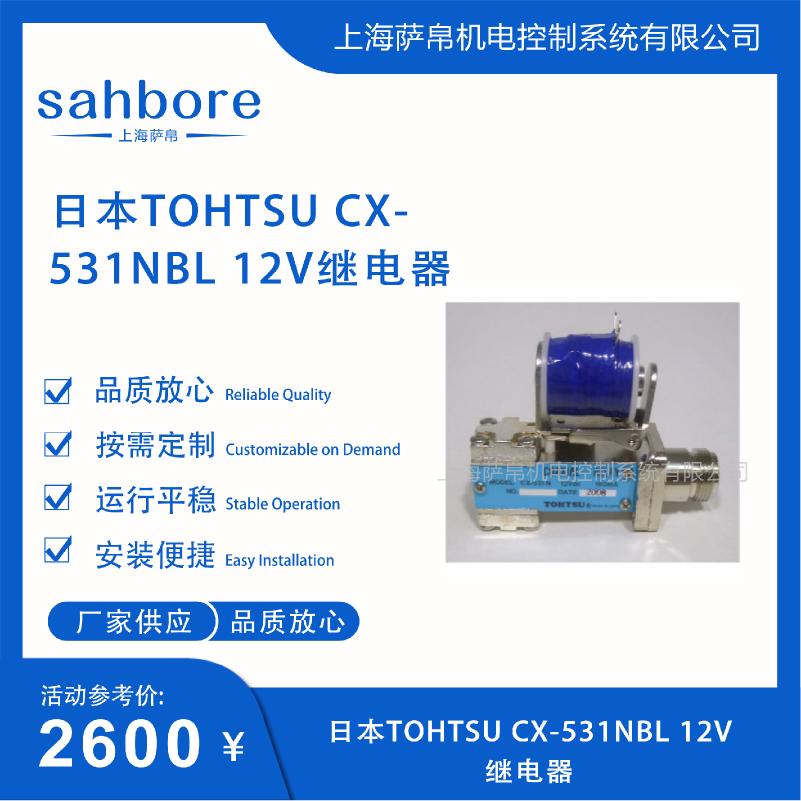

日本TOHTSU CX-531NBL 12V是TOHTSU原厂生产的NBL系列同轴射频继电器，属于高性能高频信号切换专用电气备件，专为通信基站、测试仪器、广播系统等需要高可靠性射频开关的场景设计。该继电器采用单刀双掷（SPDT）触点结构，配备N型母头射频连接器，工作电压为12V DC（标称），支持9V至15V宽电压范围。线圈通电时触点快速切换，断电后自动复位，可在500MHz及以下频段内实现低插入损耗、高隔离度的信号切换，是替代同类进口射频继电器的高性价比原装备件。

二、功能特点

1 核心射频切换性能

支持500MHz及以下频段的射频信号切换，插入损耗低、隔离度高，确保高频信号传输的完整性与准确性。SPDT单刀双掷触点结构支持两路输出端之间的快速切换，切换时间短，信号失真极小，适用于需要频繁切换信号路径的高动态场景。

2 电气驱动特性

12V DC线圈驱动，线圈电阻约104欧姆（20°C时，±10%容差），工作电流约115mA。宽电压兼容设计（9V至15V），在电压波动环境下仍能稳定动作，抗电源干扰能力强。触点支持高频信号通过，同时提供可靠的电气隔离。

3 机械可靠性与防护

采用螺丝固定安装方式，机械结构紧凑，抗振动性能优异。工作温度范围-25°C至+50°C，适应室内外多种工况环境。设计寿命达数百万次操作，长期高频切换下性能稳定，维护周期长。

4 连接器优势

标配N型母头射频连接器，该接口为高频信号传输的行业标准接口，机械稳定性高、电气性能优异，支持快速插拔与现场更换，大幅简化系统集成与维护难度。

三、选型指南

1 常规工况选型

通信基站信号切换、测试仪器高频信号源切换、广播天线切换等常规射频开关场景，直接选择CX-531NBL 12V即可满足需求，N型母头接口适配绝大多数射频线缆，无需额外转接。

2 特殊场景选型

若工作电压可能低于9V或高于15V，需确认实际供电范围是否在兼容区间内。若需要更高频段（如1GHz以上）的切换能力，需升级至TOHTSU更高频段的同轴继电器型号。若安装空间受限，需确认螺丝固定孔位与设备面板匹配。

3 配件选型

可选配N型公头转接头以适配不同线缆接口，可选配UHF版本（CX-531M系列）以覆盖超高频段需求。建议现场配备12V DC稳压电源，避免电压波动导致触点动作异常。

四、技术参数

1 电气参数

额定线圈电压：12V DC（兼容9V至15V）；线圈电阻：约104欧姆（20°C，±10%）；工作电流：约115mA（12V时）；触点形式：SPDT（单刀双掷）；触点容量：适配射频小信号切换。

2 射频参数

适用频率：DC至500MHz；插入损耗：低损耗设计（具体值参考原厂手册）；隔离度：高隔离设计，减少信号间串扰；连接器：N型母头。

3 机械与环境参数

工作温度：-25°C至+50°C；安装方式：螺丝固定；设计寿命：数百万次操作；重量：约200g；防护：室内常规使用，避免直接浸水。

五、产品尺寸

1 主体尺寸

CX-531NBL为同轴继电器标准紧凑设计，整体体积小巧，适配标准射频设备安装孔位。重量约200g，单手即可完成安装与拆卸操作，螺丝固定孔位为行业通用规格，可直接嵌入标准射频机箱或测试仪器面板。

2 接口尺寸

射频接口为N型母头标准接口，符合N型连接器机械与电气规范，支持快速插拔。线圈接线端为标准引线设计，适配12V DC电源直连。

六、应用领域

1 通信系统

广泛用于通信基站、中继站的高频信号切换与传输，实现主备通道快速切换与故障保护，保障通信链路的灵活性与可靠性。

2 广播电视

用于广播电台、电视台发射系统的天线切换与信号分配，确保广播信号的连续性与稳定性，在主备发射机切换场景中响应速度快、隔离度高。

3 测试测量

在高频信号测试仪器中作为核心切换部件，用于模拟和切换不同频段的射频信号源，进行信号测试与校准，低插入损耗特性确保测试精度。

4 工业自动化

用于工业自动化控制系统中的高频信号检测、切换与控制，适配产线上的射频检测设备与信号分配需求，提升自动化水平与生产效率。

七、总结

日本TOHTSU CX-531NBL 12V作为原厂NBL系列同轴射频继电器，以12V DC宽电压兼容驱动、500MHz高频切换能力、N型母头标准接口、SPDT单刀双掷结构、数百万次设计寿命等核心指标，确保与通信基站、广播电视、测试测量、工业自动化等领域的射频信号切换需求无缝衔接。无论是常规高频切换还是宽电压波动环境，均可稳定工作，且支持螺丝固定安装与快速插拔维护，是保障高频信号传输链路可靠性的高性价比原装备件。
