一、产品介绍

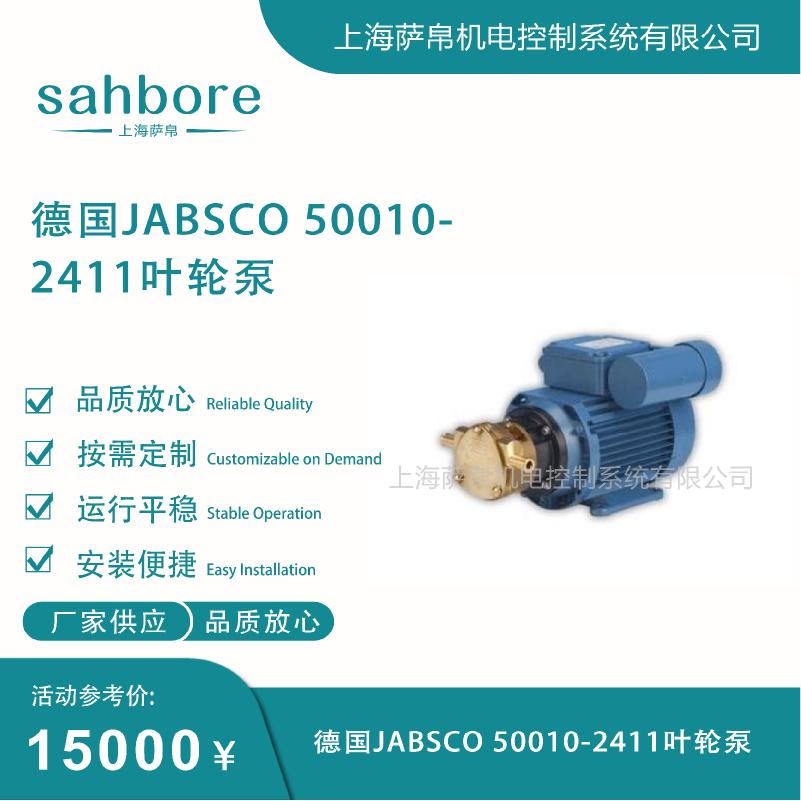

德国JABSCO 50010-2411叶轮泵是JABSCO 50010系列柔性叶轮式自吸离心泵的整机配置版本，型号中"50010"代表010规格泵体（比50005系列大一档）、"2411"代表AC230V/50Hz单相交流整机配置、氯丁橡胶Neoprene叶轮、MPU一体式电机泵组、3/4寸软管插管接口。该泵采用圆盘状柔性叶轮结构，叶轮边沿两侧铣有凹型槽形成放射形导叶，工作时液体在离心力与凝聚力作用下被抛入引水道建立压力。整泵为铸造青铜泵体搭配氯丁橡胶叶轮与唇形油封密封，无机械石墨密封结构，空泵可自吸、短时微量空转不伤泵。相比50005-8413（1/2寸口径、4.5L/min），50010-2411通径更大、流量更高、扬程更强，是挤出机大流量润滑油循环、小型液压站补油、导热油中流量回路及船舶冷却水系统中的主力流体输送元件。
二、功能特点
氯丁橡胶叶轮耐低温耐油性能优异
叶轮材质为Neoprene氯丁橡胶（区别于50005的NBR丁腈），氯丁橡胶在低温环境下仍保持良好弹性，特别适合冬季低温润滑油与寒冷地区冷却水输送，耐机油、柴油及弱腐蚀介质。
铸造青铜泵体耐腐蚀免维护
泵体采用铸造青铜一体成型，耐海水、润滑油及弱腐蚀介质，长期使用不生锈不结垢，相比铸铁泵减重显著，适合船舶及工业润滑系统长期运行。
3/4寸大口径流量扬程显著提升
进出口为3/4寸（约19mm）软管插管接口，比50005的1/2寸通径大一档，额定流量6L/min（1.3USGPM），最大输出压力2.5bar（约36PSI），最大扬程25m，满足中流量工况需求。
唇形油封无机械密封维修极简
密封采用丁腈唇式油封结构，无机械石墨密封件，不存在机械密封磨损泄漏问题，拆装仅需拧开泵盖取出叶轮即可完成维护，日常仅需更换叶轮与油封。
MPU一体式电机泵组安装便捷
电机与泵头一体封装（MPU设计），出厂已完成动平衡与密封调试，到场后仅需接入230V电源与软管即可运行，无需额外联轴器对中或底脚固定。
空泵干吸自吸高度1.5米湿吸3米
干态自吸高度1.5m、湿吸最高3m，空泵状态下可自行吸液，短时微量空转不会损伤叶轮与泵体，开机无需灌泵即可运行。
非脉动连续流输出护敏感介质
叶轮泵输出为连续非脉动流，泵动作轻柔不产生剪切力，适合输送对剪切敏感的润滑油、导热油及低粘度助剂。
单相230V即插即用
内置全封闭异步电机，AC230V/50Hz单相国标市电直接驱动，电机功率180W（0.18kW），IEC63机座，IP55防护等级，B3卧式安装，连续工作制，整机净重约6.3kg。
三、选型指南
确认电压是否匹配
"2411"为230V/50Hz单相配置，如现场为110V美标选2413版本，如为400V三相选2415版本，不可混用。
确认通径是否满足流量需求
本型号为3/4寸（19mm）软管接口，如工况需要更大流量可选50020系列（1寸口径），如流量仅需4.5L/min可降级选50005-8413以降低成本。
确认叶轮材质是否适配介质
标配氯丁橡胶Neoprene叶轮耐低温润滑油与柴油，如介质为强酸强碱或含氟溶剂需选配FKM氟橡胶叶轮版本，原厂备件叶轮号4568-0001。
确认扬程是否覆盖工况
最大扬程25m、最大输出压力2.5bar，如工况所需扬程超过25m需评估管路阻力与实际需求，扬程与流量成反比关系。
确认温度范围是否覆盖
介质温度零下10℃至正90℃，氯丁叶轮低温弹性优于NBR，如工况温度长期超过90℃需确认叶轮耐温极限。
确认是否需要阀位反馈
如需远程监控泵运行状态，可利用G1/8阀位反馈口加装PCS阀位开关，干接点信号接入PLC数字量输入模块。
确认安装方式
MPU一体式支持直接电机驱动或滑轮皮带驱动，安装时泵体可任意角度固定，进出口软管连接即可，无需底脚固定。
四、技术参数
品牌：JABSCO（德国）
型号：50010-2411
系列：50010柔性叶轮自吸离心泵
泵体材质：铸造青铜
叶轮材质：Neoprene氯丁橡胶（可选NBR/FKM）
密封形式：丁腈唇式油封
电机类型：全封闭单相异步电机，MPU一体式
供电电压：AC230V/50Hz
电机功率：180W（0.18kW）
空载电流：约0.8A（估算值）
防护等级：IP55
额定转速：1500rpm
额定流量：6L/min（1.3USGPM）
最大扬程：25m
最大输出压力：2.5bar（约36PSI）
干吸自吸高度：1.5m
湿吸自吸高度：3m
进出口口径：3/4寸软管接口（BSP，约19mm内径）
介质温度：零下10℃至正90℃
适用介质：机油、齿轮润滑油、柴油、清水、低粘度助剂（≤400cP）
允许颗粒：≤2mm软杂质
工作制：连续工作制（S1）
整机净重：约6.3kg
安装方式：B3卧式，任意角度固定
叶轮备件号：4568-0001
油封备件号：50010专用轴封套件
五、产品尺寸
泵头长度
约118mm（泵头部分），含电机整机长度约180mm。
泵体宽度
约105mm，紧凑结构适合狭小空间安装。
泵体高度
约140mm（含电机与接线盒），安装后整体突出面板约140mm。
进出口口径
3/4寸（约19mm）软管插管接口，适配19mm内径软管。
整机重量
约6.3kg（含电机与MPU一体封装），单人即可完成安装与拆卸。
接线盒尺寸
标准IP55接线盒，适配PG9电缆密封接头，电缆外径最大8mm。
包装尺寸
约230mm（长）×130mm（高）×110mm（宽），单台包装体积小巧便于物流运输。
六、应用领域
挤出机大流量润滑油循环
塑料橡胶挤出机齿轮箱润滑油的循环供油与冷却，6L/min流量比50005系列大33%，适合中大型挤出机主润滑回路。
小型液压站中流量补油
液压系统油箱至执行元件之间的中流量补油回路，非脉动输出保护液压阀件不受压力冲击，配合HBM BM40IE信号放大器实现油压远程采集。
导热油中流量回路循环
导热油加热系统中的中流量强制循环泵，耐温90℃满足大部分导热油工况，2.5bar输出压力可克服回路阻力。
船舶冷却水与引擎冷却
休闲游艇与工作船舶的引擎冷却水、生活用水输送，青铜泵体耐海水腐蚀，自吸特性适应船舶倾斜安装，氯丁叶轮低温性能优于NBR适合寒冷海域。
柴油与燃油中流量输送
4S店、加油站中型柴油加油机或设备燃油管路的中流量输送，氯丁叶轮耐柴油特性适配燃油介质。
建筑与化工辅助供液
建筑工地清洗设备供水、化工产线助剂与清洗液的中回路循环供液，非脉动流不破坏乳化液与悬浮液。
七、总结
德国JABSCO 50010-2411叶轮泵是一款面向工业润滑循环与船舶冷却的3/4寸大口径柔性叶轮式自吸离心泵，核心优势在于氯丁橡胶叶轮低温弹性优异适合寒冷环境与润滑油输送、铸造青铜泵体耐腐蚀免维护整机仅重6.3kg、MPU一体式电机泵组到场即装免联轴器对中、6L/min流量配合25m扬程与2.5bar输出压力满足中流量增压需求、非脉动连续输出保护敏感介质、空泵干吸1.5m湿吸3m无需灌泵、无机械密封维修仅需换叶轮与油封、230V/50Hz单相180W即插即用。选型时重点确认现场供电为230V/50Hz单相、介质为油类或清水且粘度不超过400cP、接口为3/4寸软管、温度在零下10℃至正90℃范围内、如需更大流量选50020系列1寸版本、如介质为化学溶剂换FKM叶轮、如需低温工况优先选本型号氯丁叶轮而非50005的NBR叶轮，叶轮备件号4568-0001、油封为50010专用套件。
