一、产品介绍

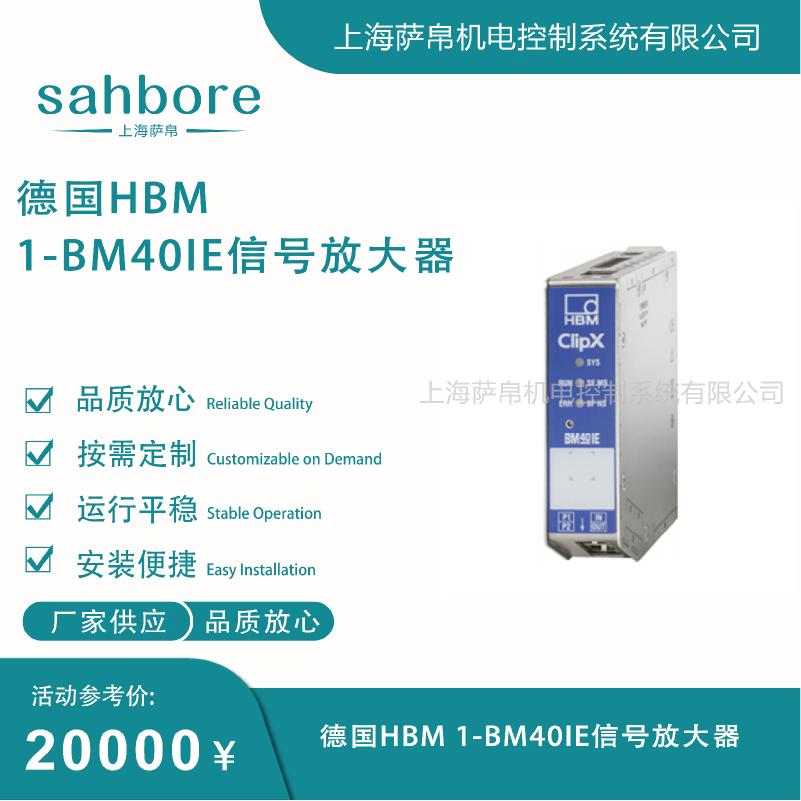

德国HBM 1-BM40IE是HBM ClipX系列单通道工业以太网信号放大器，"BM40"为ClipX标准本体系列编号，"IE"为Industrial Ethernet工业以太网版后缀，区别于无总线的BM40和PROFIBUS-DP版BM40PB。该放大器采用32位A/D转换与19.2kHz高采样率，精度等级达0.01级（万分之一），可对力、称重、扭矩、压力传感器及Pt100、电位计、标准电压/电流信号完成高速数字化调理，即使在变频器与电机密集的强电磁干扰环境中仍能输出稳定高精度结果。内置Web服务器配合三级用户权限管理，通过浏览器即可完成参数配置与故障诊断，无需安装专用软件。通过ClipX总线最多可级联6台同系列模块实现多测点毫秒级同步采集，以太网接口支持PROFINET、EtherCAT、EtherNet/IP、Modbus TCP四种主流工业协议软件切换，并内置OPC-UA服务器适配IIoT远程监控，是工业称重控制与过程自动化中高精度模拟信号接入PLC/DCS的核心调理部件。

二、功能特点

1. 0.01级精度32位A/D转换
   采用32位模数转换芯片，采样率19.2kHz，应变测量精度0.01级、温度与标准信号0.1级，满足EN10204可追溯性要求的原厂校准证书直接存储于设备内部，计量溯源无需外接证书。

2. 四种工业以太网协议软件切换
   IE版以太网接口可通过软件在PROFINET、EtherCAT、EtherNet/IP、Modbus TCP之间切换，无需更换硬件即可适配不同PLC平台，直连控制系统省去网关成本。

3. 内置Web服务器免软件配置
   设备自带网页界面，电脑或手机浏览器输入IP地址即可完成参数设置、标定与故障诊断，支持三级用户权限管理，现场工程师无需安装任何软件即可操作。

4. ClipX总线级联多模块同步
   通过ClipX内部总线最多连接6台同系列模块，测量数据在模块间实时传输并可执行运算，多测点系统无需额外头模块，毫秒级同步采集满足动态测试与多通道闭环控制需求。

5. 兼容TEDS传感器自动识别
   支持TEDS传感器电子数据表，接入后自动读取传感器参数完成通道配置，免去手动设定桥压、量程等步骤，换传感器即插即用大幅缩短调试时间。

6. 七种传感器输入一机覆盖
   支持应变全桥/半桥、压阻传感器、电位计、Pt100铂电阻、K/J型热电偶、0至±10V电压、0/4至20mA电流共7种输入类型，一台设备替代多台专用变送器。

7. 模拟与数字I/O灵活配置
   1路可编程模拟输出（±10V电压或4至20mA电流软件切换），4路独立数字DI/DO可执行报警、限位控制等快速逻辑，全通道电气隔离防短路。

8. 搭配SD01A安全栅实现本安防爆
   结合HBM SD01A安全栅使用后，传感器及测量电路满足Ex II（1）GD〔EEx ia〕IIC本安防爆认证，可直接用于Zone 1/2爆炸危险区域。

三、选型指南

1. 确认通信接口需求
   IE为工业以太网版支持四种协议软件切换，如现场仅用PROFIBUS选BM40PB，如无需任何总线选BM40基础版，如需EtherCAT实时控制优先选IE版。

2. 确认输入传感器类型
   本型号支持全桥/半桥/Pt100/电压/电流等7种输入，如仅接称重传感器全桥选默认配置即可，如需接热电偶确认支持K/J型，如用TEDS传感器可省却全部手动标定。

3. 确认输出信号形式
   模拟输出可软件切换±10V或4至20mA，如后级PLC仅接受4至20mA则选电流输出模式，如需同时接两种后级设备需评估是否加信号分配器。

4. 确认是否需要多通道级联
   如测点超过1个可选ClipX总线级联最多6台模块，此时需确认所有模块型号一致且总线拓扑为手拉手链式连接。

5. 确认防爆需求
   如用于化工、矿山等爆炸危险区必须搭配SD01A安全栅使用，普通工业环境无需安全栅直接安装即可。

6. 确认供电电压
   设备支持DC10至30V宽压输入，工控标准24VDC最佳，整机功耗约5W，如现场使用DFM 24V电源可直接驱动无需额外电源。

四、技术参数

1. 品牌：HBM（德国霍丁格包尔文）

2. 型号：1-BM40IE

3. 系列：ClipX工业以太网单通道信号放大器

4. 精度等级：0.01级（应变测量），0.1级（温度/标准信号）

5. A/D转换：32位

6. 采样率：19.2kHz

7. 测量带宽：最高600Hz（可配置滤波）

8. 传感器输入：应变全桥/半桥、压阻传感器、电位计、Pt100、K/J热电偶、0至±10V、0/4至20mA

9. 模拟输出：±10V电压或4至20mA电流（软件可逆切换）

10. 数字I/O：4路独立DI/DO

11. 以太网协议：PROFINET、EtherCAT、EtherNet/IP、Modbus TCP（软件切换）

12. 现场总线：内置OPC-UA服务器

13. 内部总线：ClipX，最多级联6台模块

14. 供电电压：DC10至30V（额定24VDC）

15. 整机功耗：≤5W

16. 工作温度：零下25℃至正70℃（部分资料标0至+50℃满载）

17. 储存温度：零下25℃至正75℃

18. 防护等级：IP20（金属外壳DIN导轨安装）

19. 安装方式：DIN35mm标准导轨（EN60715）

20. 校准证书：EN10204标准，内置存储

21. 防爆认证：配合SD01A安全栅满足Ex II（1）GD〔EEx ia〕IIC

五、产品尺寸

1. 外形尺寸
   约45mm（宽）×25mm（深）×110mm（高），紧凑金属外壳适合控制柜内密集并排安装。

2. 导轨安装宽度
   标准DIN35mm导轨卡扣，安装后突出导轨面约110mm高度，可与同类ClipX模块无间隙并排。

3. 整体重量
   约0.3至0.5kg（单台），6台级联总重约2至3kg，单人即可完成导轨安装与拆卸。

4. 接线端子
   推入式插头端子，适配1.5至2.5mm²绞合线或单股线，传感器侧与电源侧分区接线便于现场布线。

5. 以太网接口
   标准RJ45以太网口，位于设备前端面板，支持直连PC或PLC交换机，网线即插即用。

六、应用领域

1. 工业称重与配料控制
   料罐称重、皮带秤、分选秤系统的高精度模拟信号调理，0.01级精度满足贸易结算级称重要求。

2. 试验台与力学测试
   万能试验机、疲劳测试台的力与位移传感器信号高速采集，19.2kHz采样率捕捉动态峰值。

3. 过程自动化闭环控制
   通过模拟输出或以太网直连PLC实现压力、流量、张力等模拟量闭环调节，内置计算通道可执行温差报警等逻辑。

4. 防爆工况测控
   配合SD01A安全栅用于化工、油气、矿用等Zone 1/2爆炸危险区域的称重与压力监测。

5. 多通道同步测量系统
   ClipX总线级联最多6台模块，适用于多测点材料试验、多工位称重等需要毫秒级同步的场景。

6. IIoT远程监控与预测维护
   内置OPC-UA服务器与Web界面支持远程诊断与健康监控，通过手机浏览器即可查看设备状态与测量数据。

七、总结

德国HBM 1-BM40IE是一款面向工业自动化与过程控制的单通道高精度以太网信号放大器，核心优势在于0.01级精度配合32位A/D与19.2kHz采样率确保测量数据极致准确、四种工业以太网协议软件切换无缝对接各类PLC平台、ClipX总线级联最多6台模块实现多测点毫秒级同步且无需头模块、内置Web服务器与三级用户管理免软件即可完成配置与诊断、兼容TEDS传感器自动识别大幅缩短调试时间、搭配SD01A安全栅满足本安防爆要求覆盖危险区域工况。选型时重点确认现场通信协议需求选IE版还是PB版、传感器类型是否在7种支持范围内、模拟输出选电压还是电流模式、是否需要多通道级联、防爆区域必须配SD01A安全栅，供电直接用24VDC即可与DFM等工控电源兼容。
