一、产品介绍

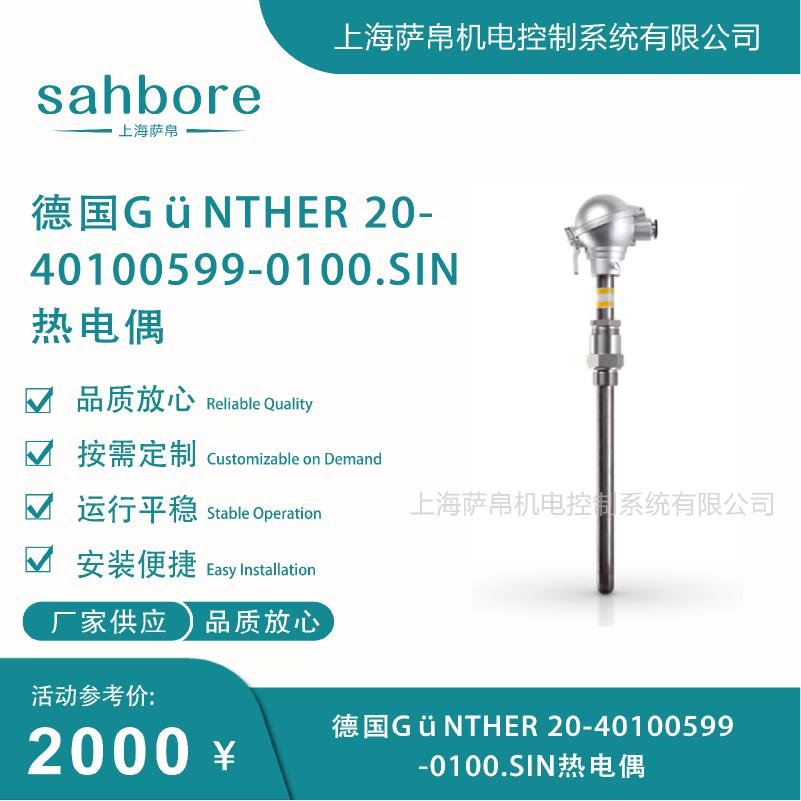

德国GÜNTHER 20-40100599-0100.SIN是GÜNTHER公司TOM系列铠装热电偶组件，型号中"20"代表TOM系列工业铠装热电偶、"40100599"为产品主物料编码、"0100"代表单支单元件结构且出线长度约1000mm、"SIN"代表该型号所用热电偶分度号。该热电偶采用高纯度热电偶丝（内导体）外覆致密氧化镁（MgO）粉末绝缘，外部以Inconel 600（铬镍铁合金）铠装管封装，整体结构紧凑、抗振动、耐压，响应速度快，可直接插入工业炉膛、管道及机械设备内部测温。SIN后缀表明本型号为S型（铂铑10-铂）贵金属热电偶，长期使用温度可达1300℃，短期可达1600℃，满足DIN EN 60584 Class 1精度等级，是GÜNTHER面向航空航天（AMS 2750）、汽车工业（CQI-9）及高端热处理炉SAT量测的主力配置。
二、功能特点
S型贵金属热电偶精度最高稳定性最优
采用铂铑10-铂（PtRh10-Pt）偶丝，长期1300℃内精度优于±0.5%FS，是所有热电偶中精度与稳定性的标杆，满足航空AMS 2750与汽车CQI-9的严苛校准要求。
铠装结构抗振动耐压响应快
Inconel 600铠装管外径可选0.25至8.0mm，相比传统护套热电偶机械强度大幅提升，耐振动、耐高压，热响应时间最短可达数秒，适合温度梯度大的快速变化工况。
氧化镁绝缘电气稳定性高
高纯度MgO粉末紧密填充于偶丝与铠装管之间，高温下绝缘电阻大于100MΩ（100V DC），电气隔离性能远优于陶瓷绝缘结构，长期运行不衰减。
偶丝均匀性好纯度高
GÜNTHER偶丝经严格均质性控制，无杂质、无短程有序化缺陷，热电势值准确稳定，使用寿命长，避免因偶丝污染导致的测温漂移与早期失效。
1000mm出线长度适配紧凑安装
"0100"配置约1000mm铠装出线，从测量端到接线头总长度约1米，适合测温点距离仪表较近的炉膛、管道短距离测温场景。
单支单元件结构
单支热电偶丝结构，相比双支或三支成本更低、安装更灵活，适合单点测温无需冗余备份的场合。
适配SAT系统精度校准
本型号支持插入带测试孔的安装插座，可放入基准传感器进行偏差比对，用于工业炉系统精度校准（SAT测量），是航空与汽车零部件热处理的标配。
三、选型指南
确认分度号是否匹配工况
"SIN"为S型分度号，适用1000至1300℃高精度氧化性或惰性气氛，如工况在1000℃以下且预算有限可选K型或N型，如需更高温度可选B型（1600℃）或钨铼C型（1800℃以上）。
确认出线长度是否满足
"0100"为约1000mm出线，如现场测温点距仪表较远需选更长出线版本（如0250为2500mm），出线过长会增加信号衰减与响应延迟。
确认保护管材质是否适配气氛
标准配置Inconel 600铠装管，适用于氧化性及弱还原气氛，如用于强还原或含碳气氛需选钼管或陶瓷保护管版本。
确认安装方式
铠装热电偶支持螺纹安装、法兰安装及无固定插入，如用于SAT校准需选配带测试孔的安装插座，如用于振动环境优先选铠装而非护套式。
确认精度等级
本型号符合DIN EN 60584 Class 1，如项目仅需Class 2精度可降低成本，如需航空级AMS 2750认证需确认GÜNTHER是否提供对应校准证书。
确认是否需要补偿导线
S型热电偶需配S型专用补偿导线，不可与K型补偿导线混用，现场布线时务必确认补偿导线分度号与热电偶一致。
四、技术参数
品牌：GÜNTHER（德国）
型号：20-40100599-0100.SIN
系列：TOM系列工业铠装热电偶
分度号：S型（铂铑10-铂，PtRh10-Pt）
元件数：单支单元件
测温范围：长期连续使用0至1300℃，短期最高1600℃
精度等级：DIN EN 60584 Class 1（±0.5%FS或±1.5℃取大值）
保护管材质：Inconel 600（铬镍铁合金）铠装
绝缘材质：高纯度氧化镁（MgO）粉末
出线长度：约1000mm（0100配置）
铠装外径：0.25至8.0mm可选（按具体订单确认）
响应时间：最短数秒（取决于铠装直径）
绝缘电阻：常温大于100MΩ（100V DC）
最小插入深度：不小于保护管外径的8至10倍
执行标准：DIN EN 60584、AMS 2750、CQI-9
认证：DAkkS校准实验室、QM质量体系
五、产品尺寸
铠装管外径
标准范围0.25至8.0mm，常用规格为1.0mm、1.6mm、3.2mm、6.0mm，外径越小响应越快但耐久性越低。
出线总长度
约1000mm（含测量端至接线头），从热电偶工作端到DIN连接器或LEMO插头端部总长约1米。
保护管可用长度
根据订单定制，常见长度为150mm、250mm、500mm、750mm、1000mm，长度越长插入深度越深、测温越准确但安装越受限。
接线头尺寸
标准配置LEMO尺寸0微型插头或DIN连接器，插头外径约12至14mm，可与GÜNTHER专用补偿电缆直接对接。
整体重量
单支约20至80g（取决于铠装直径与长度），极轻量化对设备载荷无影响。
六、应用领域
航空航天热处理炉SAT校准
S型高精度满足AMS 2750标准，配合带测试孔的安装插座用于飞机与航天零部件热处理炉的系统精度校准。
汽车工业热处理
满足CQI-9要求，用于汽车齿轮、曲轴等零部件的渗碳、淬火炉温监测与校准。
工业炉温度均匀性测试
绝缘矿物或无保护管铠装热电偶用于监测炉膛内各点温度均匀性，确保加热器加热后工件温度一致。
铝及有色金属熔炼
S型热电偶在氧化性气氛中长期稳定，适合铝镁合金熔炼炉的精确测温。
水泥建材与玻璃工业
耐高温、抗振动特性适合回转窑、玻璃熔炉等连续高温工况的温度监测。
能源生产与废物焚烧
Inconel 600铠装管耐腐蚀耐高温，适合电厂锅炉与垃圾焚烧炉的烟气温度测量。
七、总结
德国GÜNTHER 20-40100599-0100.SIN是一款面向高端工业测温的S型铂铑10-铂铠装热电偶，核心优势在于S型贵金属偶丝提供1300℃内±0.5%FS的最高精度与最优长期稳定性、Inconel 600铠装管赋予抗振动耐压与快速响应能力、氧化镁绝缘确保高温下电气隔离稳定不衰减、约1000mm出线适配紧凑安装场景、符合AMS 2750与CQI-9双认证满足航空汽车SAT校准要求。选型时重点确认现场为氧化性或惰性气氛且温度在1000至1300℃范围内、出线长度1000mm是否满足测温点到仪表距离、安装方式为螺纹或法兰并确认最小插入深度、补偿导线必须为S型专用不可混用，如需更长出线选0250或0500版本、如气氛为强还原需换钼管保护管、如温度低于1000℃可考虑K型或N型以降低成本。
