一、产品介绍

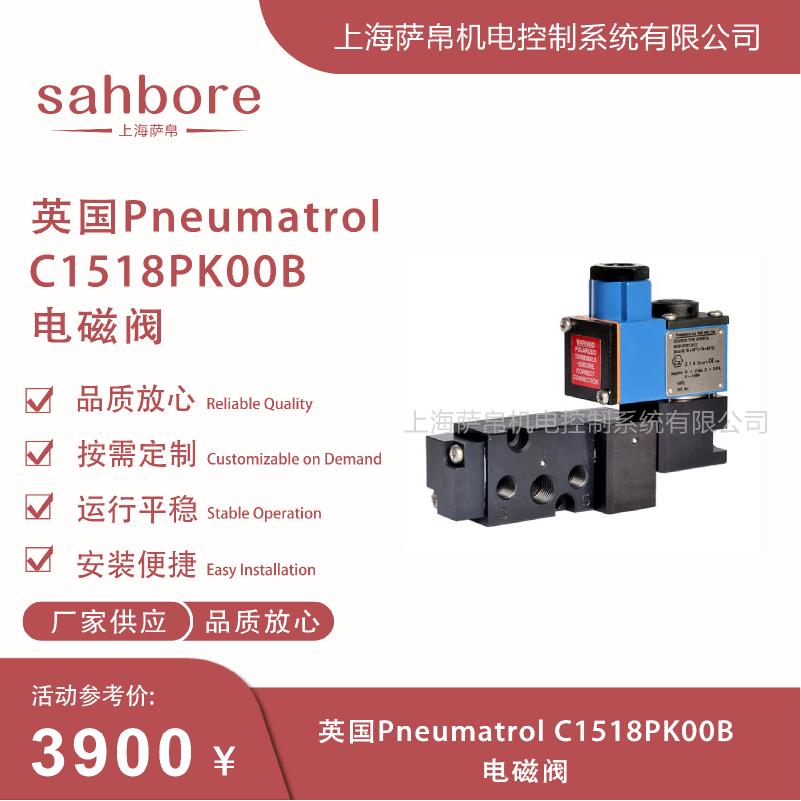

英国Pneumatrol C1518PK00B是Pneumatrol原厂C15系列NAMUR标准贴装型二位五通单线圈弹簧复位电磁阀，型号中"C15"代表C15系列NAMUR贴装阀体、"18"代表1/4″BSP气源接口与1/8″BSP排气口、"P"代表阀体材质为铝合金（可选不锈钢/黄铜）、"K"代表标准功率型线圈（B后缀对应24VDC低功耗约1.3W）、"00"代表无手动调试顶针、"B"代表电气接口为标准BSP英制螺纹底座。该阀采用单线圈弹簧复位结构，阀体自带尼龙转换板可实现3/2二位三通与5/2二位五通功能一键切换，专为直接贴装于1/4转角行程气动阀门执行器（球阀/蝶阀气缸）而设计，符合NAMUR标准安装孔位，无需额外支架即可与执行器贴合固定，内置排气至弹簧（ETS）功能保护执行器弹簧免受腐蚀，配合CNOMO通用线圈底座可直接换装ATEX防爆线圈，适用于石化、电力、水处理等工业阀门的气动联锁控制。

二、功能特点

1. NAMUR标准贴装免支架
   符合NAMUR标准固定尺寸，直接贴装于1/4转角行程气动执行器上，省去安装支架与中间管道，节省空间且气路极短，响应更快。

2. 3/2与5/2功能一键切换
   阀体自带尼龙66+30%玻璃纤维转换板，无需拆阀即可在3/2（单作用弹簧复位气缸）与5/2（双作用气缸）之间快速切换，一阀适配两种执行器。

3. 单线圈弹簧复位结构
   K型标准功率线圈，得电换向、失电弹簧自动复位，配合ETS功能在3/2模式下将部分清洁空气反馈至弹簧腔，防止弹簧受潮腐蚀。

4. 内置先导气防尘设计
   标配先导气防尘帽，内部先导供气无需外接控制气源，避免外部灰尘进入先导通道导致卡滞，适合户外与多尘环境。

5. 低功耗24VDC持续工作
   线圈功耗仅约1.3W，100%持续工作制，配合DIN43650插头（PG9出线）电气接口，接线简洁且防护等级达IP65。

6. 铝合金阀体高流量
   黑色硬质阳极氧化铝阀体，阀芯为PTFE浸渍硬质铝，密封为NBR丁腈橡胶，Cv=0.7，6bar工况ΔP=1bar时流量达675L/min，满足大流量阀门快速动作需求。

7. SIL安全认证
   3/2模式下得电SIL2、失电SIL3，满足过程工业阀门联锁的安全完整性等级要求，可选ATEX ExdⅡCT6防爆线圈用于Zone 1/2危险区。

三、选型指南

1. 确认安装方式
   C1518为NAMUR贴装型，需确认现场执行器为1/4转角行程且符合NAMUR标准孔位，如需远程安装可选E系列远程安装阀。

2. 确认功能模式
   "00"无手动顶针，如需现场手动调试选带"T"后缀型号；确认执行器为单作用（3/2）还是双作用（5/2），或直接选本型号一阀两用。

3. 确认电压规格
   "B"后缀对应24VDC低功耗1.3W，如需110VAC选"U"后缀、230VAC选其他后缀，CNOMO线圈底座可直接更换不同电压线圈。

4. 确认工作压力
   标准工作压力3至10bar，如系统压力超过10bar需确认执行器与阀门匹配，先导气压力同样需在3至10bar范围内。

5. 确认阀体材质
   "P"为铝合金标准配置，如介质为强腐蚀或食品级环境可选不锈钢（S后缀）或黄铜（B后缀），密封可选FKM氟橡胶替代NBR。

6. 确认防爆需求
   如用于Zone 1/2危险区需选配ATEX ExdⅡCT6防爆线圈，线圈单独订购后直接替换CNOMO底座线圈即可，无需更换整阀。

7. 确认流量是否匹配
   Cv=0.7对应675L/min（6bar，ΔP=1bar），如执行器缸径大、动作速度快需核算耗气量是否在此流量范围内，不足则需选更大Cv型号。

四、技术参数

1. 品牌：Pneumatrol（英国）

2. 型号：C1518PK00B

3. 系列：C15 NAMUR贴装电磁阀

4. 阀体材质：黑色硬质阳极氧化铝合金

5. 阀芯材质：PTFE浸渍硬质铝

6. 密封材质：NBR丁腈橡胶（可选FKM）

7. 功能：5/2二位五通，可切换3/2二位三通

8. 复位方式：单线圈弹簧复位（K型）

9. 手动操作：无（00代表无手动顶针）

10. 电气规格：24VDC，约1.3W，100%持续工作制

11. 电气接口：DIN43650插头，PG9出线，IP65

12. 气源接口：P进气1/4″BSP，R/S排气1/8″BSPP

13. 工作压力：3至10bar（气源与先导）

14. 流量：Cv=0.7，675L/min（6bar，ΔP=1bar）

15. 温度范围：零下20℃至正80℃

16. 线圈底座：CNOMO通用接口，可换ATEX线圈

17. 防爆认证：可选ATEX/IECEx ExdⅡCT6

18. 安全等级：3/2模式SIL2得电/SIL3失电

19. 防护等级：IP65

20. 安装标准：NAMUR（直接贴装1/4转执行器）

五、产品尺寸

1. 阀体整体尺寸
   NAMUR贴装型，配合执行器安装后整体紧凑，阀体部分约50×40×30mm（不含线圈），贴装后不额外突出执行器轮廓。

2. 气源接口尺寸
   P进气口1/4″BSP（约13.5mm内径），R/S排气口1/8″BSPP（约9.5mm内径），符合NAMUR标准管螺纹。

3. 电气接口尺寸
   DIN43650插头，PG9电缆密封接头（约12mm外径），出线方向可调。

4. 安装孔位
   NAMUR标准底装孔位，两颗M5安装螺钉固定于执行器上，中心距符合NAMUR VDI/VDE 3845标准。

5. 整体重量
   阀体约150至200g（不含线圈），含24VDC线圈后约250至300g，贴装后对执行器载荷影响极小。

六、应用领域

1. 石化与化工阀门控制
   直接贴装于球阀、蝶阀的1/4转气动执行器上，实现阀门开关联锁控制，ETS功能保护弹簧免受工艺气体腐蚀。

2. 电力与能源系统
   锅炉辅阀、汽轮机旁路阀、脱硝脱硫系统气动阀门的开关控制，SIL安全等级满足电厂联锁要求。

3. 水处理与环保
   大型蝶阀、隔膜阀的气动驱动，IP65防护适应潮湿的泵房与户外阀门井环境。

4. 油气管道
   井口阀门、压缩机防喘振阀的气动执行控制，ATEX防爆版本适用于Zone 1/2危险区域。

5. 暖通与楼宇自控
   大口径蝶阀、风阀执行器的气动开关控制，低功耗24VDC适合楼宇DDC系统集中供电。

6. 铁路与轨道交通
   铁路阀门执行器气动控制，Pneumatrol铁路产品线可提供专用型号与认证。

七、总结

英国Pneumatrol C1518PK00B是一款专为1/4转角行程气动阀门执行器设计的NAMUR标准贴装型二位五通单线圈弹簧复位电磁阀，核心优势在于NAMUR底装设计免支架直接贴合执行器、阀体自带转换板实现3/2与5/2功能一键切换、内置ETS排气至弹簧功能保护执行器弹簧、铝合金阀体Cv=0.7提供675L/min高流量、24VDC仅1.3W低功耗配合IP65防护适应连续工况。选型时重点确认执行器是否为NAMUR标准1/4转角行程、现场电压是否为24VDC（线圈可换）、工作压力是否在3至10bar范围内、是否需要ATEX防爆线圈用于危险区域，如需不锈钢阀体选S后缀、如需手动调试选带T后缀、如执行器非NAMUR标准需选远程安装系列。
