一、产品介绍

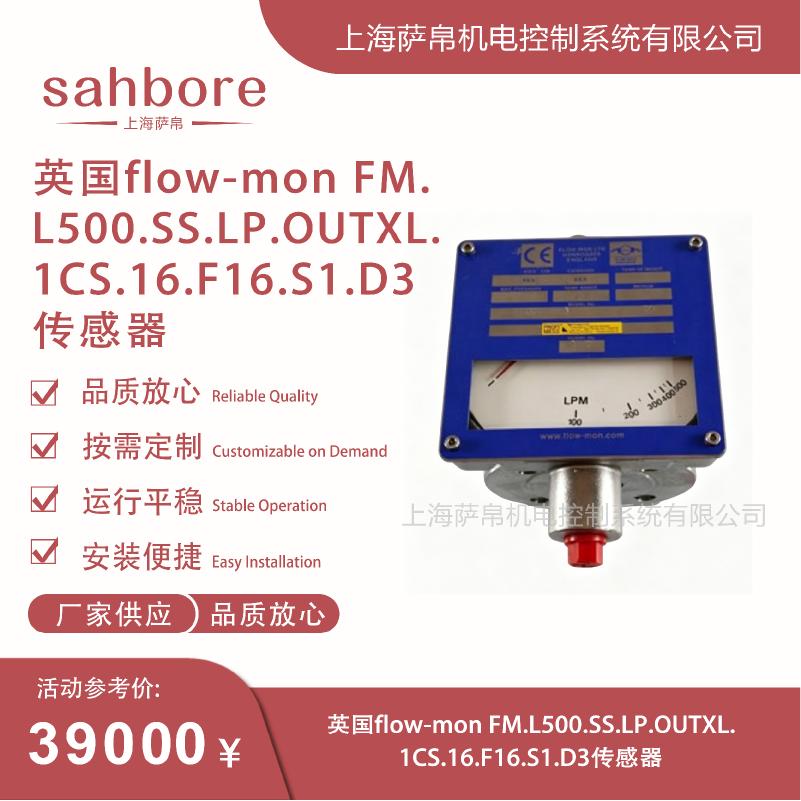

英国Flow-Mon FM.L500.SS.LP.OUTXL.1CS.16.F16.S1.D3是Flow-Mon原厂FML系列中口径不锈钢叶片式流量开关（Flow Switch），型号中"L500"对应500 L/min（约8.3 L/s）的大流量量程，"SS"为全不锈钢接液材质，"LP"为低压版（最大工作压力20 bar），"OUT"为SPDT干簧管开关输出，"XL"为加长型视窗，"1CS"对应1英寸（G1"）外螺纹连接，"16"为粘度标定值16 cSt（可选1至320 cSt），"F16"为流量设定点相关参数，"S1"为标准流向，"D3"为左向安装。该流量开关采用叶片式流量监控原理，内置弹簧加载不锈钢叶片在流体推动下偏转，偏转角度与流量成正比，透明视窗实时指示流量，叶片磁环同时触发SPDT干簧管输出开关信号，实现流量可视与下限报警保护一体化，整机不锈钢材质耐腐蚀耐高压，适用于大流量润滑油、液压油、冷却水等工业液体的流量监控与设备联锁保护。

二、功能特点

1. 大流量500 L/min量程
   L500型号专为大流量工况设计，量程上限达500 L/min（典型68 cSt矿物油），满足主轴冷却、大型液压站等大流量回路的监控需求，远超常规小流量叶片开关。

2. 全不锈钢SS接液材质
   叶片、壳体、弹簧均为不锈钢材质，耐腐蚀耐高温，适用于食品级、化工及高清洁度要求的介质，工作温度范围零下20℃至正120℃。

3. 透明加长视窗XL
   XL加长型透明视窗配合机械指针实时指示流量，现场操作人员无需断电即可直观确认介质流动状态与大致流量值，视窗面积大、读取距离远。

4. SPDT干簧管开关输出
   内置磁耦合SPDT干簧管，流量低于设定点时触点切换输出报警信号，无接触无泄漏，开关点重复性1%，可直接接入PLC或继电器实现设备联锁保护。

5. 低压降设计
   叶片式结构阻力极小，2 m/s流速下压降仅约0.2 bar，减少系统能耗，适合大流量低压回路长期运行。

6. IP65防护等级
   外壳整体密封，有效防尘防水，适合液压站、机床冷却等潮湿多尘的工业现场环境。

7. 任意方向安装
   支持任意朝向安装，流向可选S1（标准）或D1/D2（左/右），螺纹连接配O型圈密封，安装灵活不受空间限制。

三、选型指南

1. 确认流量量程
   L500对应500 L/min上限，如实际流量低于此值可选L120（120 L/min）或L60（60 L/min）等小量程型号以获得更高精度，流量超过500 L/min需选更大规格或流量计。

2. 确认接液材质
   "SS"为全不锈钢，如介质为普通矿物油可选"AL"铝合金版本以降低成本，如需食品级认证需确认不锈钢材质是否满足卫生级要求。

3. 确认工作压力
   "LP"低压版最大20 bar（300 psi），如系统压力超过20 bar需选"HP"高压版本（最大250 bar），不可混用。

4. 确认粘度标定
   "16"对应16 cSt粘度标定，标准标定为68 cSt，如介质粘度偏离较大（如32 cSt或100 cSt）需选对应CS后缀以保证精度±3% FS。

5. 确认连接规格
   "1CS"为1英寸（G1"）外螺纹，如现场管道为其他口径需选配对应规格（如3/4"选3CS、1/2"选2CS），安装扭矩建议不超过30 N·m。

6. 确认开关类型
   "OUT"为SPDT干簧管输出，如需常开/常闭单触点选"NO"或"NC"版本，如需4至20 mA模拟量输出需选配变送器模块。

7. 确认流向
   "S1"为标准流向，如现场管道流向与标注相反需选"D1"（左向）或"D2"（右向）版本，避免叶片反向受力损坏。

四、技术参数

1. 品牌：Flow-Mon（英国）

2. 型号：FM.L500.SS.LP.OUTXL.1CS.16.F16.S1.D3

3. 系列：FML叶片式流量开关（L=大流量量程）

4. 量程上限：500 L/min（典型68 cSt矿物油）

5. 接液材质：SS全不锈钢（叶片+壳体+弹簧）

6. 压力等级：LP低压版，最大20 bar（300 psi）

7. 工作温度：零下20℃至正120℃

8. 粘度标定：16 cSt（可选1至320 cSt）

9. 连接规格：1英寸（G1"）外螺纹，O型圈密封

10. 开关输出：SPDT干簧管，3线，24 V DC，10 W

11. 精度：±3% FS（满量程）

12. 开关重复性：±1%

13. 压降：约0.2 bar（2 m/s流速）

14. 防护等级：IP65

15. 流向：S1标准流向

16. 视窗：XL加长型透明视窗

17. 认证：CE

五、产品尺寸

1. 整体长度
   含视窗约180至200mm（XL加长型比标准型长约30至40mm），安装后突出管道外壁约120至150mm。

2. 壳体直径
   主体外径约50至55mm，1英寸螺纹段外径约48mm，与G1"管道直接对接。

3. 视窗尺寸
   XL加长型视窗长度约80至100mm，宽度约25至30mm，透明面积大，远距离可读。

4. 整体重量
   约350至450g（全不锈钢版本），比铝合金版本重约40%，安装后对管道载荷影响小。

5. 螺纹规格
   G1"外螺纹，螺纹长度约15mm，六角对边约46mm，适配标准扳手安装。

六、应用领域

1. 大型液压站
   液压主泵出口或冷却回路大流量监控，500 L/min量程覆盖主流液压站流量，SPDT开关实现泵空转或过滤器堵塞报警。

2. 机床主轴润滑
   CNC加工中心、磨床主轴润滑油流量监测，不锈钢材质满足切削液环境的耐腐蚀要求，可视视窗方便操作工巡检。

3. 風電與水電
   风力发电机轴承润滑油、水轮发电机冷却水大流量监控，IP65防护适应户外潮湿环境，开关输出接入SCADA远程报警。

4. 注塑與壓鑄
   注塑机液压油、压铸机冷却水流量监控与保护，低压降设计减少系统能耗，不锈钢叶片耐受高温油液。

5. 食品與製藥
   食品级不锈钢材质满足卫生级要求，用于饮料生产线冷却水、制药设备CIP回路的大流量监控。

6. 化工與冷卻
   化工反应器冷却水、换热器循环液流量监测，不锈钢壳体耐受弱酸碱介质，SPDT开关实现联锁停机保护。

七、总结

英国Flow-Mon FM.L500.SS.LP.OUTXL.1CS.16.F16.S1.D3是一款面向大流量工业液体的全不锈钢叶片式流量开关，核心优势在于500 L/min大量程配合不锈钢SS材质实现高流量与强耐腐蚀的兼顾，XL加长透明视窗加机械指针提供现场实时流量可视，SPDT干簧管开关输出流量低于设定点时自动报警实现设备联锁保护。LP低压版20 bar工作压力、零下20℃至正120℃宽温域、IP65防护等级使其适配液压站、机床冷却、风电水电等多种工业现场。选型时重点确认流量是否在500 L/min以内、介质是否需要不锈钢耐腐蚀、G1"螺纹是否匹配现场管道、LP 20 bar压力是否满足工况，如需高压选HP版本、如需小流量选L60或L120型号、如介质为普通矿物油可考虑AL铝合金版本以降低成本。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
