一、产品介绍

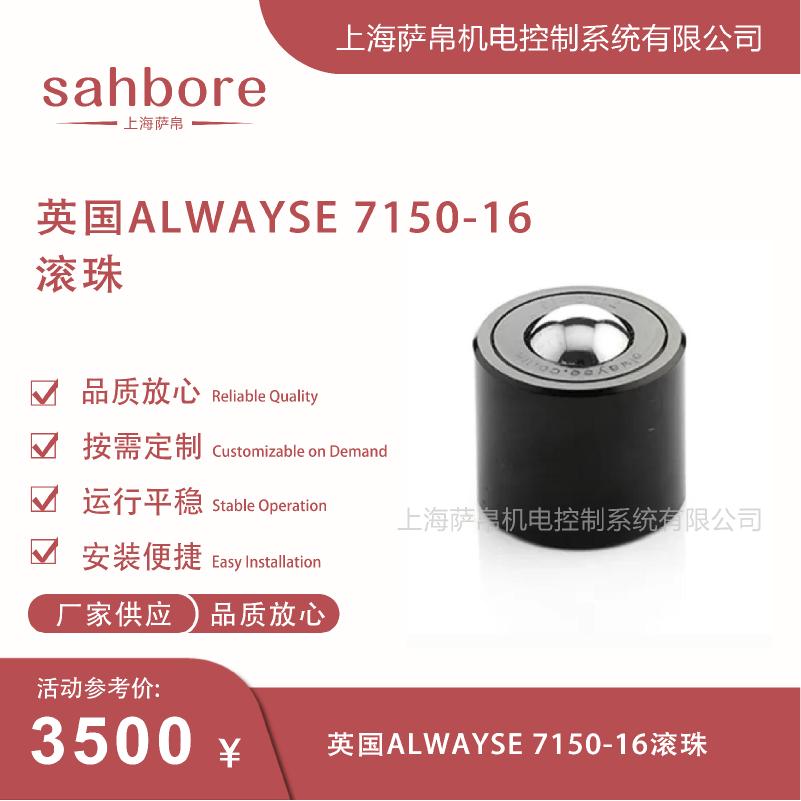

英国ALWAYSE 7150-16是ALWAYSE原厂7150系列重型承载万向滚珠（Hevi-Load Ball Transfer Unit）的不锈钢主球配置款，型号中"7150"代表Hevi-Load重型承载系列，"16"代表形式16即承载球与支撑球均为不锈钢材质、壳体为碳钢电泳黑涂层。该滚珠采用循环滚珠原理工作，承载球在一排小钢珠组成的支撑床上旋转，支撑床安装在经淬火处理并精密加工的钢制工作台上，单颗额定正向承载约670kg，主球直径38.1mm，整体外径60mm、总高度61.5mm，工作温度范围零下30℃至正100℃，可正放或倒放使用，适用于重型载荷传递与工业物料搬运的高可靠性场景。

二、功能特点

1. 不锈钢主球耐腐蚀高承载
   形式16配置不锈钢承载球与不锈钢支撑球，相比碳钢球耐腐蚀性大幅提升，适用于食品加工、化工、潮湿及有清洁度要求的工况，同时保持670kg额定正向承载能力。

2. 循环滚珠原理低摩擦高寿命
   承载球在精密钢制支撑台上的小钢珠床上自由滚动，摩擦系数极低，启动力矩小，可实现任意方向360度自由转动与全方向平移，长期运行磨损小。

3. 碳钢壳体电泳黑涂层
   壳体采用碳钢经数控机床从一整块钢材加工而成，法兰与螺纹一体成型，表面电泳黑涂层处理，耐腐蚀性优于普通发黑，结构坚固可承受高冲击载荷。

4. 内置防尘密封结构
   内置密封圈防止粉尘、铁屑、液体等杂质进入滚珠内部，保护不锈钢球组与支撑台面清洁，减少日常维护频率。

5. 宽温域稳定运行
   工作温度范围零下30℃至正100℃，在最大承载能力下全温域均可稳定工作，适合冷库、高温车间等极端环境。

6. 正放倒放两用安装
   支持球向上（ball up）或球向下（ball down）两种安装方式，倒放时承载球凸出可直接接触工件，正放时球面嵌入台面适合传送平台应用。

三、选型指南

1. 确认承载需求
   7150-16单颗额定正向承载约670kg，设计时按总负载除以单颗承载再乘以安全系数1.5至2.0计算所需数量，接触面较软时需增加滚珠数量。

2. 确认主球材质形式
   "16"为不锈钢球配碳钢壳体，如需全不锈钢机身选形式15，如用不锈钢球替代碳钢球则13型承载需降低33.3%至约447kg。

3. 确认安装方式
   7150系列为压入式嵌入式安装，需在工作台或设备台面开孔，孔径与滚珠外径60mm匹配，安装后法兰面与台面齐平。

4. 确认工作温度
   标准零下30℃至正100℃，如现场温度超出此范围需评估密封圈与不锈钢球材质是否适配，断续运行可短暂超温。

5. 确认介质与环境
   不锈钢球适用于食品、化工、潮湿及有清洁要求的环境，如为强酸碱或高温油环境需确认密封圈材质，碳钢壳体不耐强腐蚀需评估涂层保护。

6. 确认安装间距
   滚珠间距按物品最窄方向尺寸除以3.5计算，确保每次传送在最窄方向上总有至少3颗滚珠同时承载。

四、技术参数

1. 品牌：ALWAYSE（英国）

2. 型号：7150-16

3. 系列：7150 Hevi-Load重型承载系列

4. 材质形式：16（不锈钢承载球、不锈钢支撑球、碳钢壳体）

5. 主球直径：38.1mm（1.5英寸）

6. 整体外径：60mm

7. 整体总高度：61.5mm

8. 球面凸出高度：13mm

9. 额定正向承载：约670kg

10. 工作温度：零下30℃至正100℃

11. 壳体表面处理：电泳黑涂层

12. 安装方式：压入式嵌入式安装

13. 密封方式：内置防尘密封圈

14. 加工工艺：CNC数控机床从整块钢材一体加工，法兰螺纹一体成型

15. 安装孔距：与外径匹配，开孔直径约60mm

16. 认证：ISO 9001

五、产品尺寸

1. 主球直径
   38.1mm，为7150系列标准重载球径，决定了滚珠的承载能力与通过性。

2. 整体外径
   60mm，含壳体法兰的最大外径，安装开孔需与此尺寸匹配。

3. 整体总高度
   61.5mm（含球组），安装后从台面到球顶的总高度，正放时球面嵌入台面约48.5mm。

4. 球面凸出高度
   13mm，倒放安装时承载球凸出壳体的高度，直接决定工件与滚珠的接触面。

5. 壳体重量
   单颗约350至400g，碳钢壳体加不锈钢球组的重量，压入安装时需确保基座强度。

六、应用领域

1. 重型工业传送平台
   安装于钢板工作台上实现重型工件全方向自由滚动，替代传统辊道与滑轮，670kg单颗承载满足重型物料搬运需求。

2. 模具与机械加工
   数控机床、磨床、加工中心工作台上的重型工件移动与精确定位，低摩擦全方向转动确保加工精度不受输送干扰。

3. 物流分拣与航空货运
   大型球传输甲板（Ball Deck）上的标准重载配置单元，ALWAYSE 7150系列已在全球多座机场货运枢纽大规模应用。

4. 食品加工与制药
   不锈钢球组无金属析出、易清洁，适用于食品生产线与制药车间的物料传送与定位，满足卫生级要求。

5. 船舶与海洋工程
   船用重型设备舱室与甲板上的载荷传递，不锈钢球耐盐雾腐蚀，电泳黑涂层壳体提供额外防锈保护。

6. 冶金与矿山
   高炉、矿山设备、重型机械传动腔体的载荷平衡与物料搬运，零下30℃至100℃宽温域适应极端工况。

七、总结

英国ALWAYSE 7150-16是一款面向重载工况的不锈钢主球配置重型万向滚珠，核心优势在于38.1mm不锈钢承载球配合内置防尘密封实现670kg单颗高承载与全方向低摩擦自由转动，碳钢壳体经CNC一体加工加电泳黑涂层在60mm×61.5mm紧凑尺寸下提供零下30℃至正100℃宽温域稳定运行。正放倒放两用安装方式使其同时适配传送平台与嵌入台面两种场景，不锈钢球组满足食品、化工、潮湿等高洁净与耐腐蚀需求。选型时重点确认单颗670kg承载是否满足工况除以3.5间距的安全系数、不锈钢形式16是否匹配现场腐蚀环境、60mm安装孔是否与基座开孔一致，如需全不锈钢机身选形式15版本，如需碳钢球低成本方案选形式13但承载需降至约447kg。
