一、产品介绍

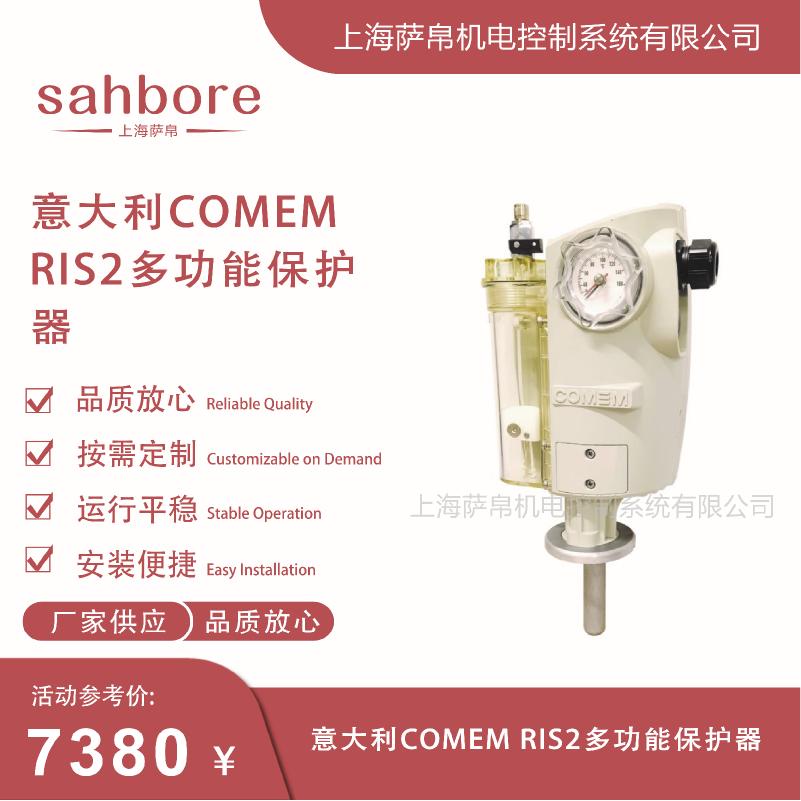

COMEM RIS2是意大利COMEM集团原厂推出的第二代油浸式变压器四合一非电量综合保护装置，属于RIS系列集成安全监测单元，专为全密封油浸式配电变压器与电力变压器设计。该装置将瓦斯继电器、压力释放开关、油温控制器、油位计四项分体保护功能集成于单一铝合金壳体中，一体化安装于变压器油箱顶盖，取代传统四件分散安装模式，减少油箱开孔渗漏风险。RIS2遵循IEC 60076-22-1与EN 50216-3国际标准，纯机械结构无需外接供电即可实现保护跳闸，另有智能款eRIS2支持电子远传。整机标准防护IP66，可升级至IP67，适配密封油浸式配电变压器、小型电力变压器、风电光伏箱变、工业电炉变压器、石化场站油变及轨道交通配电变等多种场景，也可用于新安装与现场改造项目，在海洋腐蚀性环境、热带气候及高振动工况下均能稳定运行。

二、功能特点

1. 四合一高度集成
   单台替代瓦斯继电器、压力释放开关、油温控制器、油位计四样分体配件，大幅降低安装成本与接线复杂度，减少油箱开孔渗漏风险。

2. 气体与瓦斯双级保护
   透明集气视窗270°可视集气量，气体集聚容积≥170cm³触发轻瓦斯报警，内部突发大量产气触发重瓦斯跳闸，干簧触点输出信号，顶部自带1/8"NPT排气取样球阀可放油取样化验。

3. 油温双点精确温控
   双金属恒温器整定范围30至120℃连续可调，温控精度±4℃；T2为高温预警常开触点接报警信号灯，T1为超温跳闸常闭触点接入变压器高压分闸回路，自带机械式就地温度表盘量程40至120℃可现场直读。

4. 箱内压力瞬时保护
   内置Viton氟橡胶膜片压力开关，整定范围100至500mbar（0.1至0.5bar）可调，最大耐受静压500mbar，超压瞬时动作，SPDT触点AC250V/2A，油箱内部故障骤升压力时触发跳闸。

5. 浮子室油位实时监测
   双浮子干簧结构，油位下降至最低限位触发低油位报警，油箱缺油严重直接联锁跳闸，本体侧窗直观查看实时油位，积气可通过顶部阀门排出。

6. 高防护耐恶劣环境
   标准IP66防护完全阻挡粉尘侵入并可承受高压喷淋，可升级至IP67；耐盐雾腐蚀1000小时、抗UV 500小时、IK07防震，工作温度零下40℃至正60℃，介质油温40至120℃，适配户外、海边、化工等恶劣工况。

三、选型指南

1. 确认保护功能配置
   标准RIS2为纯机械型，无源触点输出无模拟量，适用于常规配电变压器；如需远程监控选配eRIS2智能款，标配4至20mA温压模拟量与RS485 Modbus通信。

2. 确认温控整定范围
   双金属恒温器整定范围30至120℃连续可调，选型前需根据变压器制造商说明设置正常操作值，T1与T2需分别设定跳闸与报警温度。

3. 确认压力整定范围
   压力开关整定范围100至500mbar可调，需根据变压器额定工作压力设定报警值，超压保护不可与其他压力释放装置重复设置。

4. 确认防护等级需求
   标准IP66满足常规户外与潮湿环境，如用于海上、强冲洗或水下环境需确认是否升级至IP67海上防腐款。

5. 确认安装接口规格
   安装接口分G1/2螺纹与DN25法兰两种，需与现场变压器顶盖开孔匹配，主体外径Φ60mm、总长155mm，安装前需核对法兰孔距。

6. 确认触点类型与负载
   油位与气体触点支持AC24至230V、DC24至230V分断2A；压力与温控触点AC250V最大5A、cosφ大于0.5，需与现场DCS/PLC或报警回路信号类型对齐。

7. 确认环境防腐等级
   常规C4-M户外型、C5-M热带型、CX离岸海洋专用款三种防腐分级，选型时需根据安装地点气候与腐蚀程度匹配。

四、技术参数

1. 品牌：COMEM（意大利）

2. 型号：RIS2

3. 系列：RIS第二代集成安全监测装置

4. 监测功能：气体（瓦斯）、油温、压力、油位四合一

5. 气体保护：轻瓦斯≥170cm³报警，重瓦斯跳闸，干簧触点输出

6. 油温范围：整定30至120℃，精度±4℃

7. 温度触点：T2报警常开，T1跳闸常闭

8. 压力范围：整定100至500mbar，最大耐受500mbar

9. 压力触点：SPDT，AC250V/2A

10. 油位监测：双浮子干簧结构，低油位报警/联锁跳闸

11. 防护等级：IP66（标准），可升级IP67

12. 防震等级：IK07

13. 耐盐雾：1000小时

14. 抗UV：500小时

15. 环境温度：零下40℃至正60℃

16. 介质油温：40至120℃

17. 电缆接头：M25×1.5防水电缆格兰头

18. 触点参数：油位/气体AC24至230V、DC24至230V分断2A；压力/温控AC250V最大5A，绝缘耐压2.5kV，绝缘电阻大于100MΩ（500VDC）

19. 执行标准：IEC 60076-22-1、EN 50216-3

20. 智能款eRIS2：4至20mA模拟量、RS485 Modbus通信

五、产品尺寸

1. 主体外径
   Φ60mm，压铸铝合金壳体，RAL7032灰色，整体紧凑适配变压器顶盖标准开孔。

2. 主体总长
   155mm（含接线端子），安装后不突出油箱顶盖，不干涉周边结构与母线排布。

3. 安装接口
   G1/2螺纹或DN25法兰两种规格，需与现场变压器顶盖开孔匹配，法兰孔距遵循COMEM标准。

4. 集气视窗
   透明视窗270°可视集气量，位于装置顶部，便于现场直观判断气体聚集程度。

5. 排气取样阀
   顶部自带1/8"NPT排气取样球阀，可在不拆卸装置的情况下放油取样化验油质。

6. 接线端子
   M25×1.5防水电缆格兰头出线，油位/气体与压力/温控触点分区布置，接线盒位于装置侧面或顶部。

六、应用领域

1. 配电变压器保护
   10kV、20kV、35kV全密封油浸式配电变压器的气体、油温、压力、油位综合监测，是欧洲高端配电变压器市场的标配保护方案。

2. 风电与光伏箱变
   风电场与光伏电站箱式变电站中油浸变压器的非电量综合保护，IP66防护适应户外高湿高盐雾环境。

3. 工业电炉变压器
   工业电炉配套油浸变压器的过温与过压保护，双速温控与压力瞬时动作确保紧急切断可靠。

4. 石化场站油变
   石油化工场站油浸变压器的气体与油位监测，耐盐雾1000小时、抗UV 500小时适配沿海与强日照环境。

5. 轨道交通配电变
   地铁、隧道、地下管廊等轨道交通配电变压器的非电量综合保护，IK07防震适应高振动工况。

6. 盾构机变压器
   掘进盾构机配套油浸式变压器的专用保护，通过欧盟CE与中国矿用产品安全认证，已应用于全球超过300个盾构施工项目。

七、总结

COMEM RIS2是一款面向全密封油浸式变压器的四合一非电量综合保护装置，核心优势在于将瓦斯继电器、压力释放开关、油温控制器、油位计四项功能集成于Φ60mm×155mm的单一铝合金壳体中，以纯机械结构实现气体、油温、压力、油位的全面监测与保护跳闸，无需外接供电即可可靠动作。IP66标准防护加耐盐雾1000小时、抗UV 500小时、IK07防震的组合使其在户外、海边、化工及高振动等恶劣工况下长期稳定运行，双金属恒温器±4℃精度与Viton膜片压力开关确保温压监测准确可靠。选型时重点确认温控与压力整定值是否匹配现场变压器参数、安装接口G1/2或DN25法兰是否与油箱顶盖一致、触点信号类型是否与DCS/PLC兼容，如需远程数据采集可选eRIS2智能款，海上或强腐蚀环境建议升级IP67防腐版本。
