一、产品介绍

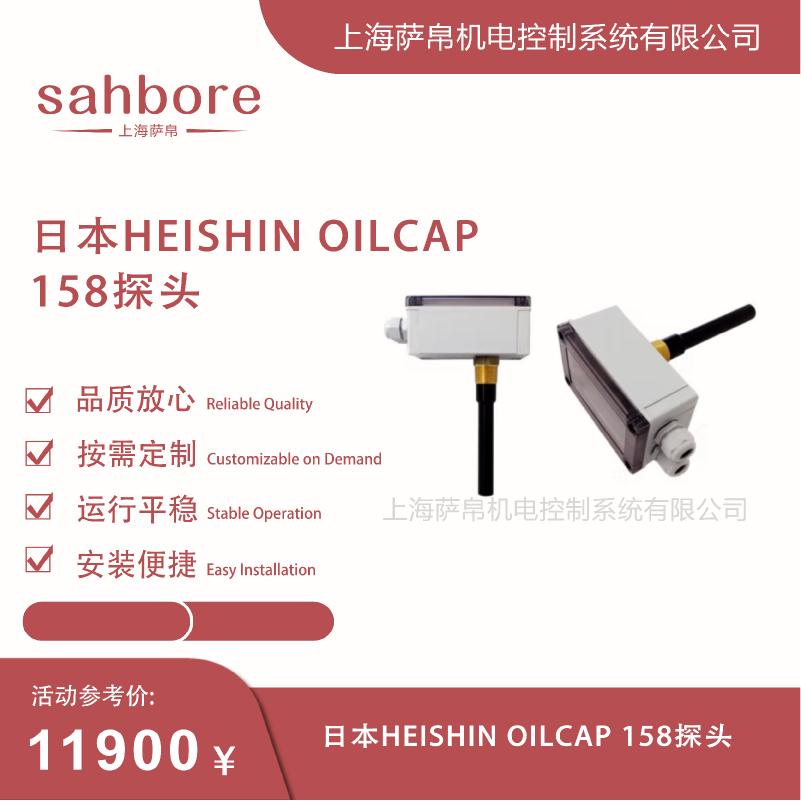

HEISHIN OILCAP 158是日本兵神装备（HEISHIN）原厂生产的电容式油水界面检测探头，专为船舶舱底油水分离器（OWS）系统配套设计，是整套分离装置中负责实时识别油水分界位置的核心传感元件。该探头利用油与水介电常数的显著差异进行电容感应，无需依赖浮球或光电原理，因此不受油污黏附、乳化废水及液体晃动的干扰，可精准判定油水分界面并输出连续监测信号。探头与HEISHIN原厂OILCAP-CN控制模块配合使用，输出4～20mA标准模拟信号直连PLC或油水分离器主控板，也可选配继电器开关量报警。整套系统满足IMO海事组织MEPC 107(49)决议中15ppm排放标准要求，是远洋船舶舱底污水合规排放的关键监测备件。

二、功能特点

1. 电容式油水识别
   基于油、水电介质常数差值进行实时检测，区别于浮球式和光电式探头，不受油泥挂料、乳化液干扰，长期使用不易误报警。

2. 含水率全量程连续监测
   测量范围覆盖含水率0至100%全量程，水相精度±0.5%、油相精度±1%，响应时间≤0.5秒，可实时跟踪油水界面动态变化。

3. IP68全密封浸没防护
   探头整体达IP68防护等级，探杆采用316L不锈钢、主体铸铝防腐，可长期全液下浸没运行，耐受海水盐雾与舱底恶劣环境。

4. 抗船舶晃动干扰
   电路经过专门优化，能有效过滤船舶航行中液体晃动产生的虚假信号，输出稳定可靠。

5. 免维护抗挂料设计
   特殊表面处理大幅减少油泥和杂质在探头上的附着，降低日常清理频次，适合船上少人值守工况。

6. 标准信号直连控制系统
   4～20mA模拟信号输出可直连PLC或油水分离器主控板，也可选继电器开关量，触发排油电磁阀启停或泵组保护逻辑。

三、选型指南

1. 确认配套控制器型号
   OILCAP 158需与HEISHIN原厂OILCAP-CN控制模块配套使用，如现场已有其他品牌控制器需确认信号接口是否兼容。

2. 确认安装螺纹规格
   标配G3/4"螺纹安装，如现场设备开孔为NPT规格需确认是否需要转换接头或法兰底座。

3. 确认探头长度是否匹配
   158为标准杆长型号，如舱底空间受限可选OILCAP 156短杆款，大舱深可选OILCAP 159加长款，需与现场液深匹配。

4. 确认信号输出方式
   默认4～20mA模拟量，如现场仅需开关量报警可选配继电器输出版本，选型时需与控制系统信号类型对齐。

5. 确认工作温度与介质
   工作温度零下10℃至正70℃，适配舱底含油污水；如介质含强酸碱或特殊化学品需确认316L不锈钢耐受性。

6. 确认电缆与屏蔽要求
   建议配合原厂防油屏蔽电缆使用，避免船上强电磁环境下信号传输失真，安装时需检查电缆接头密封。

四、技术参数

1. 品牌：HEISHIN（日本兵神装备）

2. 型号：OILCAP 158

3. 系列：OILCAP电容式油水界面探头

4. 检测原理：电容式（介电常数差）

5. 测量范围：含水率0至100%全量程

6. 水相精度：±0.5%

7. 油相精度：±1%

8. 响应时间：≤0.5秒

9. 信号输出：4～20mA标准模拟信号，可选继电器开关量

10. 供电电压：DC24V（船用标准）

11. 探头材质：探杆316L不锈钢，主体铸铝防腐

12. 防护等级：IP68

13. 工作温度：零下10℃至正70℃

14. 安装方式：G3/4"螺纹固定，配原厂安装底座

15. 配套控制器：OILCAP-CN控制模块

16. 认证：IMO海事认证，符合MEPC 107(49)决议15ppm排放要求

17. 同系列型号：OILCAP 156（短杆）、OILCAP 159（加长）

五、产品尺寸

1. 探头探杆
   316L不锈钢材质，标准杆长适配常规舱底油水分离器安装深度，具体长度需参照HEISHIN标准图纸与现场液深确认。

2. 螺纹接口
   G3/4"标准管螺纹，与HEISHIN全系列OWS舱底油水分离器安装孔位直接匹配，拆装无需特殊工具。

3. 主体尺寸
   铸铝防腐主体集成信号接线端子，整体紧凑，适配分离器壳体标准开孔，安装后不突出、不干涉内部结构。

4. 配套电缆
   随附3.6米长3芯20AWG屏蔽电缆，DIN电缆连接器，可根据现场布线需求延长。

六、应用领域

1. 远洋船舶舱底油水分离
   集装箱船、油轮、散货船等舱底污水处理系统的油水界面实时监测，是满足15ppm排放法规的核心传感器。

2. 海上石油平台
   平台舱底含油污水处理装置中的油水分界检测与排油自动控制。

3. 港口含油废水处理
   港口码头船舶污水接收设施中的油水分离监测。

4. 工程船舶
   拖轮、挖泥船、工程驳船等非油水专用船舶的舱底污水合规排放监控。

5. 近海作业船只
   渔船、海上风电运维船等小型船舶的简易舱底油水分离配套。

七、总结

HEISHIN OILCAP 158是一款面向船舶舱底油水分离系统的电容式油水界面探头，核心优势在于利用介电常数差实现油水精准识别，从根本上规避了浮球式和光电式探头易受油污挂料、乳化液干扰的通病。IP68全密封加316L不锈钢探杆确保在海水盐雾与舱底恶劣环境中长期稳定运行，4～20mA标准信号可直连PLC或原厂OILCAP-CN控制模块，完整覆盖从检测到排油电磁阀自动控制的合规排放链路。选型时重点确认安装螺纹规格、探头杆长与现场液深是否匹配、信号输出方式与控制系统是否兼容，如舱底空间受限可考虑OILCAP 156短杆版本，大舱深场景则选OILCAP 159加长款。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
