一、产品介绍与总结

产品介绍

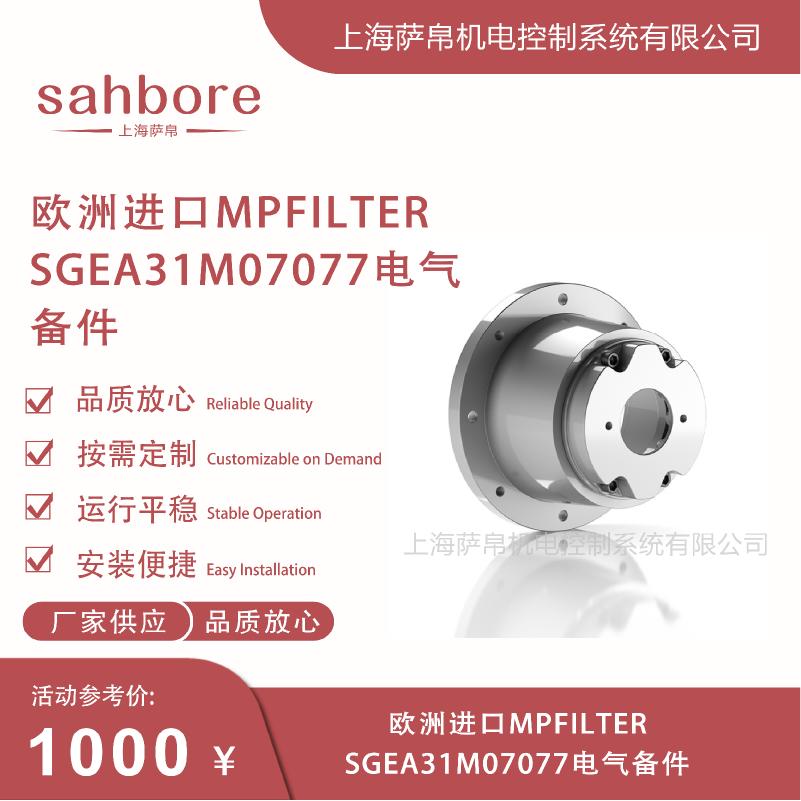

SGEA31M07077是意大利MP FILTRI原厂生产的铝合金弹性爪式联轴器，属于SGEA系列，专为IEC标准电机与液压泵的直连驱动设计。其中"SGEA"代表铝合金弹性爪式联轴器系列，"31"对应尺寸规格，适配IEC 132至160机座号电机，"M"表示电机侧主动端，"07"代表轴径φ70 mm配公制键槽，"077"代表轮毂长度77 mm。该产品以高强度铝合金经阳极氧化处理制成，搭配NBR丁腈橡胶星形弹性体，在电机与液压泵传动系统中承担扭矩传递与振动缓冲的核心功能。

总结
SGEA31M07077是一款面向中等功率液压泵组（15至30 kW）的电机端主动半联轴器，以轻量化铝合金本体、标准化φ70轴孔、77 mm轮毂长度和NBR弹性体为核心特征，适配水平与垂直安装，允许少量对中偏差，广泛用于液压站、注塑机、机床及工程机械等场景，符合DIN 740/2标准并可选ATEX防爆认证。

二、功能特点

1. 扭矩传递与减振降噪
   采用星形弹性体（NBR丁腈橡胶）连接主动端与从动端，有效吸收电机运转中的扭矩波动与冲击载荷，显著降低传动噪声，提升系统平稳性。

2. 多向对中补偿
   弹性体结构可同时补偿径向、角向及轴向的安装对中误差，降低对安装精度的要求，允许少量偏差，缩短现场调试时间。

3. 轻量化耐腐蚀设计
   本体采用高强度铝合金经阳极氧化处理，密度低、强度高，同时具备优良的耐油防锈性能，适合液压站等油污环境长期运行。

4. 法兰直连安装便捷
   电机侧（M型）与泵侧（D型）均为法兰连接结构，支持水平和垂直两种安装方向，现场拆装维护方便。

5. 认证齐全
   产品符合CE指令要求，可选ATEX防爆认证，满足防爆区域使用需求，符合DIN 740/2国际标准。

三、选型指南

1. 确认电机机座号
   SGEA31系列适配IEC 132至160机座号电机，选型前需核实所配电机的机座尺寸是否在此范围内。

2. 确认轴径与键槽形式
   型号中"07"对应轴径φ70 mm、公制标准键槽，需与电机输出轴完全匹配，切勿混用英制轴。

3. 确认轮毂长度
   "077"代表轮毂长度77 mm，需与所配从动半联轴器（D型）及液压泵输入轴长度协调。

4. 确认扭矩与功率范围
   该型号适配中等扭矩、15至30 kW液压泵组，超出此功率范围应升级至SGEA51等更大尺寸系列。

5. 确认弹性体材质
   标准配置为NBR丁腈橡胶，工作温度零下20℃至正90℃；如工况温度更高或介质特殊，可选聚氨酯弹性体（工作温度零下30℃至正120℃）。

6. 确认安装方向与认证需求
   水平或垂直均可安装；若用于防爆区域，需在选型时指定ATEX认证版本。

四、技术参数

1. 品牌：MP FILTRI（意大利翡翠）

2. 型号：SGEA31M07077

3. 系列：SGEA铝合金弹性爪式联轴器

4. 材质：高强度铝合金（阳极氧化）

5. 轴孔直径：φ70 mm

6. 键槽形式：公制标准键槽

7. 轮毂长度：77 mm

8. 弹性体材质：NBR丁腈橡胶（标准）或聚氨酯（可选）

9. 适配电机机座：IEC 132至160

10. 适配功率范围：15至30 kW（中等扭矩液压泵组）

11. 工作温度（NBR）：零下20℃至正90℃

12. 工作温度（聚氨酯）：零下30℃至正120℃

13. 安装方式：法兰直连，水平或垂直均可

14. 对中补偿：径向、角向、轴向

15. 认证：CE、ATEX（可选）

16. 执行标准：DIN 740/2

五、产品尺寸

1. 轮毂长度
   77 mm，为电机侧主动端轮毂的轴向有效长度，决定与从动端的轴向配合尺寸。

2. 轴孔直径
   φ70 mm，配合公制标准键槽，需与电机输出轴严格对应。

3. 法兰外径
   对应SGEA31系列法兰尺寸，适配IEC 132至160机座电机的法兰安装孔位，具体法兰外径与螺栓孔距需参照MP FILTRI标准图纸STD0167。

4. 整体外径与长度
   由铝合金本体加工而成，阳极氧化后外表面尺寸紧凑，适合电机与液压泵之间的短距离直连布局。

六、应用领域

1. 液压站
   电机与液压泵直连传动，利用弹性体减振降噪，保障液压系统稳定运行。

2. 注塑机
   注塑机液压驱动系统中电机与泵组连接，补偿安装偏差，延长传动部件寿命。

3. 机床行业
   数控机床、磨床等设备的液压动力单元中，用于主轴电机与液压泵的柔性连接。

4. 工程机械
   挖掘机、混凝土泵车、装载机等移动设备的液压系统，轻量化铝合金本体适合空间受限且有振动的工况。

5. 石油、化工、冶金
   上述行业中的液压润滑系统，阳极氧化铝合金材质耐油防锈，适应恶劣工业环境。

七、总结

SGEA31M07077是MP FILTRI面向中等功率液压驱动系统推出的一款标准化铝合金弹性联轴器，核心优势在于轻量化本体与弹性体的组合实现了扭矩传递与振动抑制的平衡。φ70 mm轴孔、77 mm轮毂长度的规格精准匹配IEC 132至160电机，安装灵活、对中容错能力强，适合液压站、注塑机、机床及工程机械等多种工业场景。选型时重点确认电机机座号、轴径键槽匹配及弹性体材质需求，高温或防爆工况需选配聚氨酯弹性体或ATEX版本。
