一、产品介绍

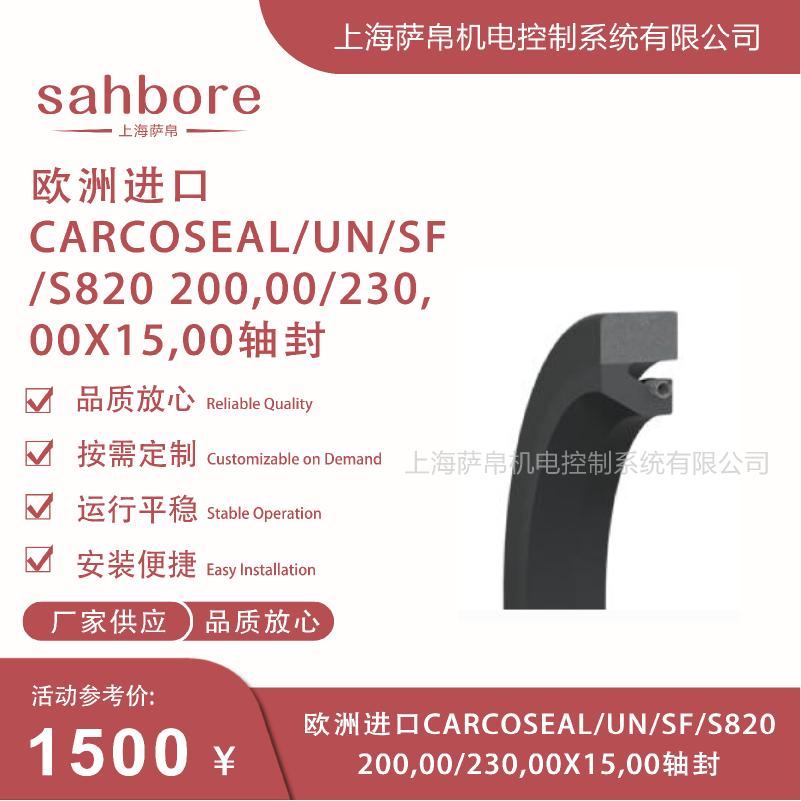

CARCOSEAL/UN/SF/S820 200,00/230,00×15,00是意大利CARCO原装生产的S820 SPLIT系列分体式旋转轴唇形骨架油封，属于SF型全包胶单唇内置弹簧结构。其中UN代表通用轴用密封构型，SF代表金属骨架全包裹橡胶+单唇带紧箍弹簧，S820代表SPLIT开口分体设计。该油封适配轴径200mm、腔体内径230mm、密封高度15mm，标准材质为NBR丁腈橡胶+碳钢骨架，可选FKM氟胶版本。整机采用铸铝外壳经环氧喷塑处理、全包胶单唇唇口特殊剖光斜唇自紧设计，配合不锈钢紧箍弹簧实现随轴微量偏心和窜动自动补偿。该产品专为大型旋转设备的轴端密封设计，整圈开口可不拆卸轴承和联轴器直接套装在轴上后粘接固化，是欧洲重工设备轴密封的高可靠原装备件。

二、功能特点

2.1 分体开口免拆装结构

S820系列为SPLIT分体设计，整圈切有开口，安装时无需拆解设备轴承、联轴器或抽出主轴，直接在轴上包覆套装后粘接固化，特别适合大型减速机、轧机、破碎机等不便停机维修的场景，现场维护效率极高。

2.2 SF全包胶带弹簧单唇密封

金属骨架完全被橡胶包裹（区别于普通TC半包骨架），防水、防锈、耐泥水工况能力强；单唇配不锈钢紧箍弹簧，唇口采用特殊剖光处理的斜唇自紧结构，随轴跳动自动补偿间隙，长期运行无渗漏。

2.3 双材质可选适配宽温域

标准NBR丁腈橡胶版本工作温度-40℃～+120℃，适配矿物油、齿轮油、机油；可选FKM氟胶版本工作温度-20℃～+200℃，耐高温、耐柴油及弱酸碱腐蚀介质，满足更严苛工况需求。

2.4 紧凑尺寸高密封可靠性

密封高度仅15mm，轴径200mm/腔径230mm的配合间隙经过ISO标准公差控制，安装适配性好，无需改造腔体即可直接替换同规格密封件；唇口耐磨层降低摩擦损耗，常规工况使用寿命比普通国产夹布油封提升2～3倍。

三、选型指南

3.1 确认尺寸匹配

轴径必须为200.00mm、腔体内径230.00mm、安装槽深度≥15.00mm，三者偏差超过±0.5mm不建议直接选用，需与供应商确认是否有适配调整方案。

3.2 确认工况参数

标准NBR版耐温-40℃～+120℃、动态承压≤0.35MPa、静态≤0.5MPa，最高线速度40m/s（FKM版可达40m/s）；若工况超出上述范围，需提前提供设备参数由供应商评估。

3.3 确认安装形式

UN/SF/S820为内包骨架带弹簧唇口的分体结构，可直接替换同结构同尺寸的其他品牌轴封；若原设备使用的是TC半包骨架油封，需确认腔体空间是否足够容纳全包胶结构（全包胶外径约238mm）。

3.4 确认介质兼容性

NBR版兼容矿物油、合成油、水基介质；FKM版额外兼容柴油、弱酸碱及部分腐蚀性介质。若介质为强酸强碱或含大量颗粒磨损介质，需选型时特别说明。

四、技术参数

品牌为意大利CARCO（CARCO-PRP），型号CARCOSEAL/UN/SF/S820 200,00/230,00×15,00。轴径d=200mm，腔体内径D=230mm，密封高度H=15mm。标准材质NBR丁腈橡胶+碳钢内置骨架+不锈钢紧箍弹簧，可选FKM氟胶材质。工作温度NBR版-40℃～+120℃，FKM版-20℃～+200℃。静态耐压≤0.5MPa，旋转动态耐压≤0.35MPa，最高线速度40m/s。防护等级IP相关设计防水防尘，唇口特殊剖光+自适应弹性结构。整体重量约1.05kg（NBR版），符合欧盟CE认证及ISO标准公差。

五、产品尺寸

整体为分体开口式圆环结构，轴径200mm、腔体内径230mm、截面高度15mm，开口宽度约28～32mm（便于套装），全包胶外径约238mm（含胶层）。配套两只碳钢锁紧卡箍用于开口端闭合固定。体积紧凑，可直接嵌入标准设备轴端密封腔，不额外占用安装空间。

六、应用领域

6.1 重型减速机与齿轮箱

用于矿山减速机、冶金轧机减速机、港口卷扬减速机等大型传动设备的轴端密封，阻隔润滑油外泄同时阻挡外部灰尘杂质进入，SF全包胶结构耐泥水能力突出。

6.2 破碎机与轧辊设备

适配矿山破碎机主轴、冶金轧机轧辊轴承座的旋转轴密封，分体开口设计支持不停机快速更换，大幅降低大型设备维保停机时间。

6.3 大型电机与风机主轴

用于大型异步电机、工业风机、鼓风机的主轴密封，FKM高速版可适配线速度40m/s的高速传动轴工况，密封稳定无渗漏。

6.4 船舶与液压马达

适配船舶齿轮箱输入/输出轴、大型液压马达主轴的密封防护，耐海水腐蚀、耐油污，IP防护设计满足潮湿盐雾环境长期运行需求。

七、总结

CARCOSEAL/UN/SF/S820 200,00/230,00×15,00是一款定位精准的意大利原装分体式全包胶骨架油封，核心优势在于SPLIT开口免拆装结构带来的大幅降本增效、SF全包胶+弹簧自紧唇口的高密封可靠性、以及NBR/FKM双材质覆盖-40℃至+200℃的宽温域适应能力。15mm紧凑截面配合200/230mm标准尺寸，可直接替换多数欧洲重工设备的同规格轴封，是矿山破碎机、冶金轧机、重型减速机、船舶齿轮箱等场景中轴端密封的高可靠原装备件选型。
