德国 Z-LASER Z60M18H3-F-450-lp10-L-sf 是 Z-LASER 公司 ZM18H3 系列中的一款高性能工业级激光定位模块，属于 ZM18 产品家族中面向机器视觉与高精度对准场景的成熟型号。该激光器采用 M18 标准螺纹安装结构搭配 Ø20mm 光学头，体积极为紧凑，整机重量仅约 87g，可轻松集成于机械手臂、自动化产线、视觉检测工位等空间受限的场景。型号中"H3"代表蓝光/紫外波段系列（中心波长 450nm），"F"代表手动可调焦距，"450"对应 450nm 蓝色激光波长，"lp10"代表线宽约 10mm 的均匀一字线投影，"L"代表特定线宽配置，"sf"为特殊功能后缀。该产品工作电压 5～30VDC，输出功率高可达 60mW（蓝光系列受限于安全等级通常低于红光），支持模拟强度控制（APC）与 TTL 数字调制，防护等级 IP67 全密封防水防尘，使用寿命超过 30000 小时，是工业视觉检测、精密定位与自动化对准领域的高可靠激光光源。
中心波长 450nm 属于蓝光波段，相比常见的 635nm 红光，人眼对蓝光的视觉敏感度更高，在同等功率下激光线看起来更亮更清晰，特别适合需要操作员肉眼观察对准的现场应用。
型号中"F"代表手动可调焦距，聚焦范围从 100mm 到无穷远（∞），用户可根据实际安装距离通过光学头上的调焦环自由调节线宽与清晰度，无需更换镜头或重新标定。
整机采用镀铬黄铜 M18 外壳加阳极氧化铝光学头，防护等级达 IP67，可防尘并耐受强力喷射水，在多尘、潮湿、有油雾的工业现场可长期稳定运行无需额外防护。
支持 APC 模拟强度控制（最多 32 步可调）和 TTL 数字触发调制高可达 500kHz），可与 PLC、视觉控制器或运动控制卡无缝对接，实现激光按需开启与亮度精确调节。
内置恒温限流（APC）驱动电路，温度变化引起的指向漂移小于 15μrad/°C，在长时间连续运行或环境温度波动较大的场合仍能保持激光线位置稳定，满足高精度视觉检测需求。
Ø20mm 光学头配合标准 M18×1 螺纹，可直接旋入机器或夹具上的 M18 安装孔，无需额外法兰或转接件，单手即可完成安装拆卸，大幅缩短现场部署时间。
本型号为 450nm 蓝光，如应用场景需要人眼最敏感的红色（635nm）或绿色（520nm/532nm），应选 ZM18B（红光）或 ZM18B3（绿光）系列，不可混用。
"lp10"代表投影线宽约 10mm 的均匀一字线，如需更细的线（如 lp30 约 3mm）或更宽的线（如 lp60 约 6mm），需选对应线宽后缀的型号，不可自行更换光学头。
本型号支持 5～30VDC 宽电压输入，如现场只有 24VDC 电源可直接使用，如只有 5V 或 12V 电源也可正常工作，但需确认驱动器支持对应电压，不可接入 AC 电源。
安装需在设备上预留 M18×1 螺纹孔或配备 H8-M18 等专用安装支架，如安装空间受限需确认是否有直角出线版本（如 Z60M18H3-F-450-lp10-L90-sf）。
如需与 PLC 或视觉系统联动实现激光按需开关，应确认控制器支持 TTL 或模拟调制信号，标准型号已内置调制功能无需额外配置，如仅需常亮可不接调制线。
蓝光 450nm 在强背景光下可见度优于红光，但大输出功率受安全等级限制通常低于同系列红光型号（红光可达 60～80mW），如现场环境光强需评估是否需要更高功率版本或配合滤光片使用。
| 参数项 | 数值 |
|---|---|
| 型号 | Z60M18H3-F-450-lp10-L-sf |
| 品牌 | 德国 Z-LASER Optoelektronik GmbH |
| 系列 | ZM18H3（蓝光/紫外波段，手动调焦） |
| 中心波长 | 450nm（蓝光） |
| 输出功率 | ≤60mW（蓝光安全等级限制，典型值约 30～50mW） |
| 投影形状 | 均匀一字线（线宽约 10mm，lp10） |
| 发散角 | 可选 10°/20°/30°/45°/60°/75°/90° |
| 聚焦范围 | 100mm ～ ∞（手动调焦） |
| 工作电压 | 5 ～ 30VDC |
| 驱动模式 | APC 限流（模拟强度控制，最多 32 步）+ TTL 调制（高 500kHz） |
| 指向稳定性 | <15μrad/°C |
| 功率稳定性 | ±3%（正常工作温度范围内） |
| 波长温度系数 | 0.15～0.30nm/°C |
| 防护等级 | IP67（全密封防水防尘） |
| 外壳材质 | 镀铬黄铜（M18 外壳）+ 阳极氧化铝（光学头） |
| 电气隔离 | 无电位金属外壳，电气隔离 |
| 工作温度 | -10℃ ～ +50℃（蓝光版本，散热安装 H8-M18 时） |
| 存储温度 | -10℃ ～ +80℃ |
| 湿度 | <90%，无凝结 |
| 使用寿命 | >30000h（450nm 蓝光） |
| 重量 | 约 87g |
| 尺寸（光学头） | Ø20mm × 约 128mm（含外壳） |
| 认证 | CE、RoHS、激光安全等级 Class 3R / 3B（视功率而定） |

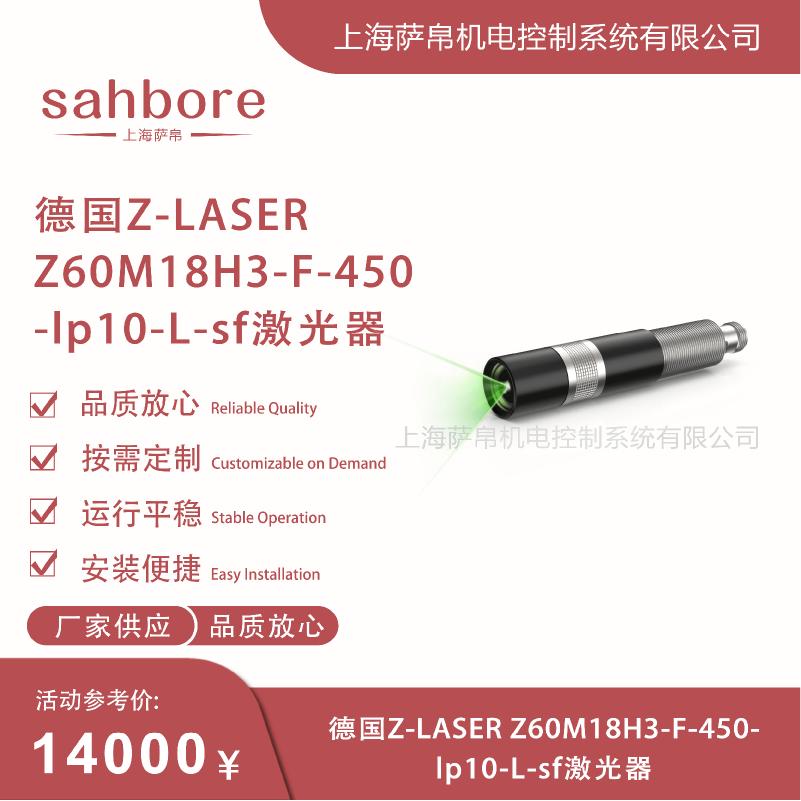

Ø20mm 圆柱形铝合金光学头，长度约 128mm（含外壳），前端为激光出射窗口，后端为 M18 螺纹连接段，整体重量约 87g，可单手握持安装。
标准 M18×1 工业螺纹，螺纹长度约 15～20mm，可直接旋入设备上的 M18 安装孔或配合 H8-M18 等专用支架使用，螺纹表面镀铬处理防腐蚀。
光学头前端设有手动调焦环，旋转即可在 100mm 至 ∞ 范围内调节激光线的聚焦清晰度与线宽，调焦行程约 180°旋转，操作手感清晰有阻尼。
尾部出线为标准引线或可选 DIN 43650 插头，线长根据型号配置（典型 1～2m），接线端子支持 5～30VDC 电源输入及 TTL/模拟调制信号输入。
450nm 蓝光在相机传感器上的响应效率高于红光，配合工业相机可实现更高对比度的边缘检测与轮廓提取，是 2D/3D 视觉测量系统的理想结构光光源。
手动调焦功能使其可快速适配不同工位的安装距离，TTL 调制支持与产线 PLC 联动实现激光按需投射，适合电子装配、汽车零部件焊接等需要快速切换的对准场景。
蓝光激光线在深色布料与印刷基材上可见度优于红光，可用于纺织裁切引导、印刷套色对准等需要人眼与相机同时观察的场合。
IP67 防护等级可耐受木屑粉尘与石材粉末侵蚀，手动调焦适配不同厚度板材的加工距离，是木材切割机、石材桥切机等设备的标准定位光源。
指向稳定性 <15μrad/°C 配合 APC 恒流驱动，可为三角测量、激光干涉等精密光学测量提供稳定的参考基准线，适合科研与计量实验室使用。
如现场原有 635nm 红光定位激光器在强背景光下可见度不足，可直接替换为本型号 450nm 蓝光版本，M18 接口兼容，无需改动设备安装孔位。
德国 Z-LASER Z60M18H3-F-450-lp10-L-sf 是一款以 450nm 蓝光为核心、以手动调焦与 IP67 全密封为双保障的高性能工业激光定位模块，输出功率高 60mW、线宽约 10mm 均匀一字线、聚焦范围 100mm 至 ∞、工作电压 5～30VDC 宽范围兼容、支持 APC 模拟调光与 TTL 数字调制、指向稳定性优于 15μrad/°C、使用寿命超 30000 小时，Ø20mm 光学头配合 M18 螺纹实现即插即用安装，整机仅约 87g。该产品是机器视觉检测、自动化产线精密对准、纺织印刷引导、木材石材加工定位及实验室精密测量等场景中替代红光激光器、提升现场可见度与检测精度的高可靠选择。选型时需重点确认波长 450nm 蓝光满足应用需求、线宽 lp10 适配检测精度、工作电压与现场匹配，如需更高功率或不同线宽应选对应后缀型号。
