一、产品介绍

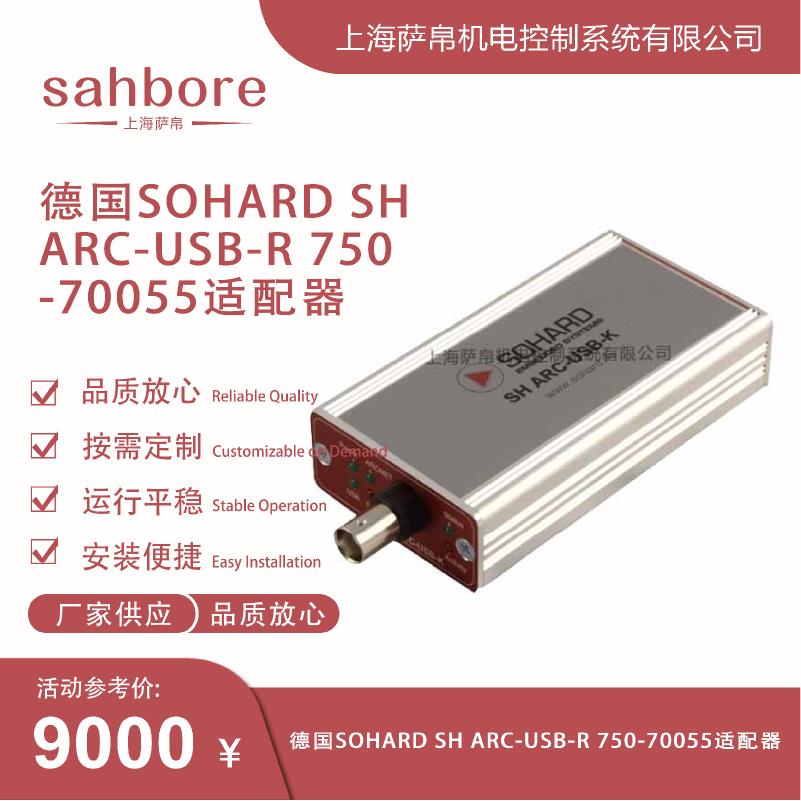

德国 SOHARD SH ARC-USB-R 750-70055 是一款工业级 USB 转 ARCNET 通信适配器，属于 SH ARC-USB-R 系列（物料号 750-70055），由成立于 1989 年的德国 SOHARD 公司研发生产，专为工业自动化现场、医疗影像设备及楼宇自控系统中需要将现代上位机（USB 接口）与老旧 ARCNET 现场总线网络进行桥接的场景而设计。该适配器采用 USB 2.0 高速接口作为上位机端，向下兼容 USB 1.1，ARCNET 下行端基于 RS-485 差分传输协议，物理接口为 D-Sub 9 针，适配 120Ω 屏蔽双绞线。内置基于 FPGA 的 ARCNET IP 核 SH IP-CORE-ARCCTRL，完全兼容 ANSI/ATA 878.1 ARCNET 标准，支持最高 2.5 Mbps 传输速率，传输速率可通过软件自定义配置（区间 19.5 kbit/s～10 Mbit/s）。整机采用紧凑型铝合金金属外壳，内置 128 KB 双端口 RAM 缓冲区，集成 ESD 静电防护与浪涌保护，自带多组 LED 状态指示灯，由 USB 端口直接 5V 供电无需外接电源，工作温度 0℃～+55℃，是替代老旧 ARCNET 接口卡、实现现场总线调试与数据采集的核心桥接工具。

二、功能特点

1、USB 总线供电即插即用

适配器由 USB 端口直接取电（5V/2.5W），无需任何外部电源适配器，Windows 系统自动识别免驱动安装，热插拔支持使得现场调试时可随时拔插而不中断系统运行，极大降低了现场部署难度。

2、FPGA 硬件核保障 ARCNET 协议完整兼容

内置 SOHARD 自研 SH IP-CORE-ARCCTRL FPGA IP 核，从硬件层完整实现 ARCNET 令牌传递机制，确保数据包的确定性传输，不同于普通串口转接器的软件模拟方案，实时性与稳定性显著更高。

3、128KB 双端口 RAM 缓冲区防丢包

内置 128 KB 双端口 RAM 作为收发缓冲区，在高负载数据流下可有效吸收瞬时流量峰值，避免因上位机处理延迟导致的数据丢失，这对于需要连续采集的工业现场数据尤为关键。

4、多物理层信号方法适配不同现场网络

下行 ARCNET 接口支持正弦脉冲（Sine Wave）、RS-485（EIA-485）、RS485AC 及光纤等多种信号耦合方式，可通过 D-Sub 9 针接口配合同轴电缆、双绞线或光纤接入不同物理层的 ARCNET 网络，现场适配灵活性极强。

5、工业级铝合金外壳加 ESD 防护

全金属铝合金外壳兼具散热与电磁屏蔽性能，集成 ESD 静电防护（符合 IEC Airgap discharge 20kV 标准）与浪涌保护，抗振动与抗静电干扰能力突出，可在工厂复杂电磁环境中长期稳定挂载运行。

6、专用调试软件支持网络诊断与二次开发

配套 SOHARD 专用 ARCNET 网络分析调试软件，可实现网络节点扫描、地址配置、通讯抓包、故障排查等功能，同时提供完善的驱动库与 API 接口，支持 Windows 全系列及多种实时操作系统（RTOS），方便用户进行二次开发集成。

三、选型指南

1、确认 ARCNET 物理层信号方法匹配

本型号（R750）下行支持正弦脉冲与 RS-485 差分传输，需核对现场 ARCNET 网络的物理层介质类型，如现场为光纤耦合则需确认是否需要选配光纤转换版本（如 SH ARC-USB-K 光纤版）。

2、确认传输速率需求是否在 2.5Mbps 以内

标准最高传输速率 2.5 Mbps，如需更高速率（最高 10 Mbit/s）可通过软件自定义配置，但需确认现场 ARCNET 网络中所有节点均支持对应速率，否则可能导致通信不稳定。

3、确认上位机操作系统版本与驱动兼容

适配器支持 Windows 全系列（含 64 位），由于该型号技术生命周期较长，需确保所用操作系统版本在 SOHARD 驱动支持列表内，建议从官网获取最新驱动。

4、确认是否需要电气隔离版本

标准型号为 USB 供电无电气隔离，如现场存在地电位差（如不同电柜之间的 ARCNET 网络互联），需评估是否加购电气隔离型配件或选配带隔离的版本，以防止地环路干扰。

5、确认是否需要配套线缆与转换头

D-Sub 9 针接口需配合专用 ARCNET 线缆使用，如现场为 BNC 同轴接口需额外选购 BNC 转换头，如需固定安装可选配带螺钉固定的工业级 USB 线缆防止震动松脱。

6、确认是否需要网络分析仪软件

如需实时监测总线冲突及节点状态，可加购 SOHARD ARCNET 网络分析仪软件模块，对于仅需基本通信功能的场景则无需额外购买。

四、技术参数

五、产品尺寸

1、适配器主体

整体尺寸约 106mm（宽）× 33mm（高）× 125mm（深），为紧凑型长条形结构，厚度仅 33mm，可轻松放置于工控机旁或挂载于 DIN 导轨附近，不占用过多安装空间。

2、接口布局

一端为标准 USB Type-A 公头（接上位机电脑），另一端为 D-Sub 9 针母口（接 ARCNET 网络），中间为铝合金屏蔽壳体，所有接口均经过加固设计，抗振动与抗插拔磨损能力强。

3、LED 指示灯

前面板集成多组 LED 状态指示灯，分别显示电源（Power）、链路连接（Link）、通讯数据（Data）、故障告警（Fault）状态，运维人员无需打开软件即可快速判断通信是否正常。

4、重量与安装

整机约 500g（含包装），铝合金外壳兼具配重与散热功能，可平放于桌面或通过支架固定安装，长期挂载于工业现场不会因自重导致接口松动。

六、应用领域

1、工业自动化 PLC 与伺服驱动调试

广泛用于连接西门子等品牌老旧 PLC、伺服驱动器、工控仪表的 ARCNET 总线接口与现代笔记本电脑之间的通信桥接，是调试停产设备上位机数据采集的必备工具。

2、医疗影像设备运动控制网络接入

CT、核磁共振等大型医疗影像设备的内部运动控制网络常采用 ARCNET 总线，该适配器可将设备控制后台与影像工作站的 USB 接口桥接，实现运动参数监控与故障诊断。

3、楼宇自控空调与电梯集中管理

老旧楼宇的空调集中管理网络与电梯群控系统部分仍使用 ARCNET 总线，该适配器可接入这些网络进行数据采集、节点扫描与故障排查，无需更换原有网络基础设施。

4、轨道交通与冶金产线总线信号转换

在轨道交通信号系统与冶金产线中，ARCNET 仍作为确定性实时总线被部分子系统沿用，该适配器可实现 ARCNET 网络与现代 USB 上位机之间的协议转换，支持产线巡检与故障回溯。

5、老旧 ARCNET 设备网络维护与升级

如现场已有 SOHARD ARCNET 网络适配器（如 SH ARC-PCIu-K 等），本适配器可直接替换而无需修改应用程序，即插即用特性使老旧设备的网络维护与升级成本大幅降低。

6、ARCNET 现场网络诊断与教学演示

配套网络分析仪软件可实时监测总线冲突、节点状态与通讯流量，适合作为工业现场网络教学演示与故障诊断的便携式工具，也可用于实验室环境下的 ARCNET 协议研究。

七、总结

德国 SOHARD SH ARC-USB-R 750-70055 是一款以 FPGA 硬件核实现 ARCNET 协议完整兼容为核心优势的 USB 转 ARCNET 工业通信适配器，USB 2.0 高速接口向下兼容 USB 1.1、D-Sub 9 针下行支持正弦脉冲与 RS-485 等多种物理层、最高 2.5 Mbps 传输速率可软件配置、128 KB 双端口 RAM 缓冲区防丢包、铝合金金属外壳集成 ESD 与浪涌保护、USB 总线 5V 自供电即插即用，工作温度 0℃～+55℃ 并通过 CE 与 ANSI/ATA 878.1 认证。该产品是工业自动化现场调试、医疗影像设备网络接入、楼宇自控数据采集及老旧 ARCNET 网络维护升级中不可或缺的桥接工具，特别适合需要将现代 USB 上位机与确定性实时 ARCNET 总线对接的场合。选型时需重点确认现场 ARCNET 物理层信号方法（正弦脉冲/RS-485/光纤）与本型号下行接口是否匹配，如存在地电位差需评估电气隔离需求，驱动版本需与所用操作系统对应。
