德国 SEG AR1190 - WIC1-2SG5CC2SA 是 SEG Electronics GmbH 生产的第二代 CT 电流互感器自供电型数字式过流与接地故障保护继电器，属于 WIC1-2G 系列，专为中压开关柜、环网柜及无外部电源的配电场景设计。该继电器无需外接 AC/DC 工作电源，直接从 CT 二次侧取电即可完成全部保护运算与跳闸输出，完整型号各段含义为：WIC1 代表 CT 供电保护继电器系列，2 代表第二代产品，S 代表三相过流保护，G5 代表 5 档接地故障定值，C 代表标准输出接口，C2 代表 2 路可编程脉冲输出，S 代表带 SOFT 合闸涌流抑制与故障合闸保护功能，A 代表高级保护特性包。整机采用 45mm 标准导轨安装，全密封灌封外壳，工作温度范围 -40℃～+85℃，免维护设计寿命可达 20 年以上，是替代传统熔断器加负荷开关方案的理想数字化保护装置。
WIC1-2SG5CC2SA 直接从三相 CT 二次侧（标准 5A，可选 1A）取电，无需任何辅助电源，特别适合户外箱变、偏远环网柜及无电源回路的馈线保护场景，安装后无需考虑电源布线问题。
内置三相定时限/反时限过流保护（ANSI 50/51）与接地故障保护（ANSI 50N/51N），反时限曲线可选 NINV（一般反时限）、VINV（非常反时限）、EINV（极反时限）、LINV（长时间反时限）、RIINV（RI-反时限）五种特性，覆盖从变压器励磁涌流闭锁到电缆过流的全部工况。
内置涌流闭锁功能可躲过变压器空载合闸时的励磁涌流，SOFT 故障合闸保护功能可防止在故障未清除时强行合闸造成二次冲击，两项功能联合确保开关柜操作安全。
配备 2 路可编程数字输出（C2 配置），可分别设置为跳闸线圈驱动或信号指示，配合 2 路可编程数字输入可实现断路器位置监测与远方跳闸联动，一台继电器即可完成保护与监控双重任务。
外壳全密封灌封，防护等级 IP50（面板）/IP30（整体），工作温度 -40℃～+85℃，无风扇无电池，抗振防潮防尘，适合矿山、石化、风电户外柜等强电磁与极端温度环境。
支持面板 DIP 开关现场快速配置与 Smart View / DiggiMEC 软件在线精细整定，所有参数（定值、延时、曲线类型）均可在线读写，同时记录最近 10 次故障事件（电流、时间、类型），便于运维回溯。
标准适配 5A CT（G5 配置），如现场 CT 为 1A 需确认继电器是否支持 1A 自适应输入，CT 型号需与 WIC1 配套选用，不可随意更换不同厂家 CT。
本型号配置为三相过流+接地故障+2 路脉冲输出+SOFT 保护，如仅需纯过流保护可选更简化型号，如需更多输出触点应选 WIC1-3 或 WIC1-4 系列。
WIC1-2 系列宽度为 45mm，适配标准 DIN 导轨安装，如开关柜为抽屉式结构需确认导轨间距是否匹配，深度方向需预留接线空间。
本型号支持 PC 通讯（通过 WIC1-PC2 串口适配器或 WIC1-PC4 USB 适配器配合 Smart View 软件），如仅需本地保护无需远程监控可不配通讯模块。
宽温型设计可覆盖绝大多数工业现场，如安装在极寒户外（低于 -40℃）或高温密闭柜（高于 +85℃）需评估是否超出规格。
WIC1 保护系统需与低能量跳闸线圈的真空断路器配合使用，CT 型号需按一次电流范围匹配（如 WIC1-WE2 适配 16～56A 一次侧），不可直接替换高压保险丝方案而不更换断路器。
| 参数项 | 数值 |
|---|---|
| 型号 | WIC1-2SG5CC2SA |
| 物料号 | AR1190 |
| 品牌 | 德国 SEG Electronics GmbH |
| 系列 | WIC1-2G（第二代 CT 自供电保护继电器） |
| 供电方式 | CT 电流互感器自供电，无需外部电源 |
| CT 输入 | 三相 CT 二次侧，5A 标准 / 1A 自适应 |
| 零序输入 | 1A 零序 CT 或内部计算 |
| 过流定值 I> | 0.9 ～ 2.5 × Is，步长 0.05 × Is |
| 速断定值 I>> | 1 ～ 20 × Is，步长 0.1 × Is |
| 定时限延时 tI> | 0.04s ～ 300s，多段可调 |
| 速断延时 tI>> | 0.04s ～ 3s |
| 接地故障 IE> | 0.2 ～ 2.5 × Is，步长 0.05 × Is |
| 接地延时 tIe> | 0.1 ～ 20s，步长 0.01s |
| 反时限曲线 | NINV / VINV / EINV / LINV / RIINV 五种可选 |
| 输出触点 | 2 路可编程脉冲输出（跳闸/信号） |
| 数字输入 | 2 路可编程（断路器位置、远方跳闸） |
| 最小动作电流 | < 1.5% In |
| 工作温度 | -40℃ ～ +85℃ |
| 防护等级 | IP50（面板）/ IP30（整体） |
| 安装方式 | 45mm DIN 导轨安装 |
| 寿命 | 免维护，设计寿命 20 年+ |
| 认证 | CE、IEC 60255-5、EN 61000-4-4、EN 55011 |
| 重量 | 约 700g |

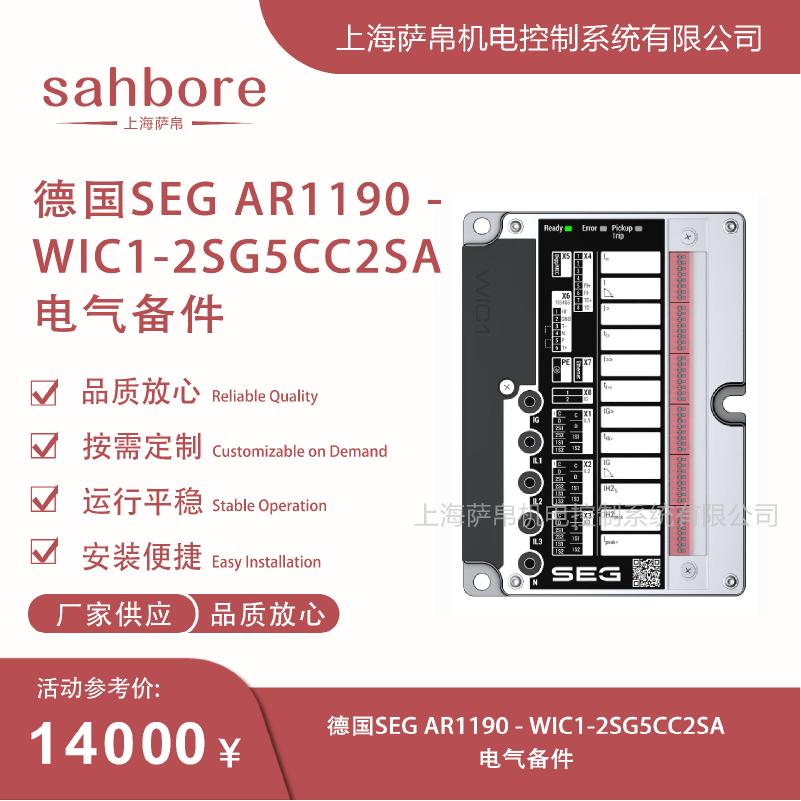

WIC1-2SG5CC2SA 采用 45mm 标准导轨宽度的紧凑型外壳，整体尺寸约 125mm（宽）× 170mm（高）× 40mm（深），全密封灌封结构，重量约 700g，可单手安装拆卸。
前端为标准螺钉式接线端子，CT 输入、零序输入、数字输入、脉冲输出分区布置，接线方便且牢固，面板上方设有透明塑料盖保护 LED 状态指示灯。
前面板集成 LED 工作状态指示灯、DIP 开关配置区及测试组件接口，所有整定与指示均在面板完成，无需开盖。
底部为标准 45mm DIN 导轨卡扣，直接卡入导轨即可固定，顶部和底部各有导轨固定槽，适合抽屉式开关柜的面板开孔安装。
WIC1-2SG5CC2SA 是 6～35kV 环网柜馈线保护的标准配置，CT 自供电特性使其可直接替换传统负荷开关加高压保险丝方案，显著提升馈线保护灵敏度与可靠性。
风电场和光伏电站的箱式变电站通常无独立控制电源，WIC1 的 CT 自供电设计完美适配此类场景，配合接地故障保护可实现变压器与电缆的全套数字化保护。
小型配电变压器、电动机及电缆线路的过流与接地故障保护，五种反时限曲线可匹配不同负载特性，涌流闭锁功能确保变压器空载投运安全。
-40℃～+85℃ 宽温设计与全密封灌封外壳使其适合矿山井下、石化露天等极端环境，无风扇无电池的免维护结构降低了户外运维成本。
WIC1 保护系统可直接替代原有熔断器加负荷开关的组合，无需改动 CT 和断路器即可实现数字化保护升级，45mm 宽度适配绝大多数老旧柜体安装空间。
在电网黑启动或无辅助电源的偏远馈线回路中，WIC1 的 CT 自供电特性使其成为唯一可行的数字化保护方案，配合低能量跳闸线圈可驱动真空断路器完成故障隔离。
德国 SEG AR1190 - WIC1-2SG5CC2SA 是一款第二代 CT 自供电型数字式过流与接地故障保护继电器，以无需外部电源、三相过流加接地故障全套 ANSI 保护、五种反时限曲线可选、SOFT 合闸涌流抑制与故障合闸保护、2 路可编程脉冲输出及 -40℃～+85℃ 宽温免维护设计为核心优势，45mm 导轨安装、全密封灌封、约 700g 轻量化结构使其特别适合中压环网柜、箱式变电站、风电光伏及矿山石化等无电源或户外配电场景。该产品是替代传统熔断器加负荷开关方案、实现中压配电数字化保护升级的高可靠性选择，选型时需重点确认 CT 变比匹配、断路器跳闸线圈能量及是否需要 PC 通讯功能。
