一、产品介绍

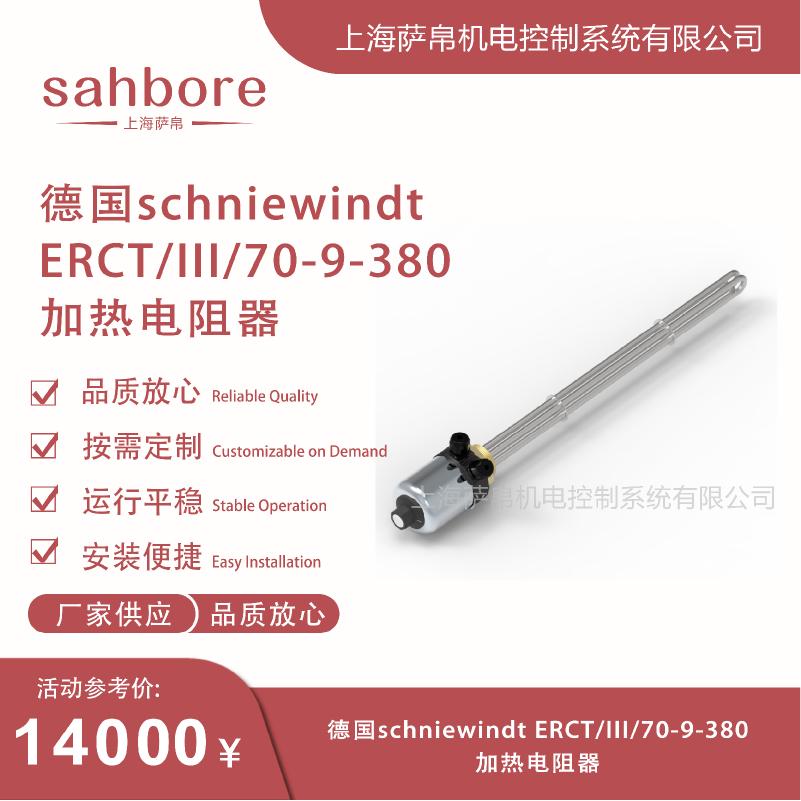

德国 Schniewindt ERCT/III/70-9-380 是一款三相浸入式螺纹电加热电阻器，属于 CSN® ERCT 系列，专为工业油、水、导热液及无腐蚀性气体的油箱与容器加热而设计。型号各段含义为：ERCT 为系列名（带温控/限温的螺纹浸入式加热器），III 表示三相（3~）供电，70 表示浸入有效长度 700mm，9 表示额定功率 9kW，380 表示工作电压 380V（三相三线制，星形接法 Y）。加热管采用 3 组 U 型管状加热芯，管径 8.5mm，材质为 1.4404（AISI 316L）不锈钢，安装螺纹为 G 1 1/2"（DIN ISO 288），表面负荷约 1.8～2.2W/cm²，适配矿物油与导热油工况。内置可调温控器与超温保护限温器，双控保障运行安全，外壳为黄铜/不锈钢接线盒并支持 360° 旋转，防护等级 IP54，介质工作温度范围 -20℃～+200℃，绝缘电阻 ≥100MΩ。

二、功能特点

1、双控温保护杜绝过热与干烧风险

内置可调温控器实现精准控温，同时配备独立超温保护限温器作为第二道安全屏障，任何一路触发均可切断加热回路，有效防止因油位下降导致的干烧或温控器失效后的持续过热。

2、316L 不锈钢加热管耐腐蚀抗结垢

加热芯采用 1.4404（AISI 316L）不锈钢材质，在矿物油、导热油、乳化液等工业介质中具备优异的耐腐蚀与抗结垢能力，长期使用不易因氧化或结焦导致热效率衰减。

3、IP54 防护等级适应恶劣工业环境

整机防护等级达 IP54，接线盒密封可靠，可在多尘、潮湿、有油雾的液压站与润滑站环境中长期稳定运行，无需额外防护措施。

4、G 1 1/2" 标准螺纹即插即用

采用 DIN ISO 288 标准 G 1 1/2" 螺纹安装接口，可直接旋入油箱预留螺纹孔，无需法兰、垫片或焊接，安装与更换极为便捷，特别适合现场快速维护。

5、360° 旋转接线盒适配任意走线方向

黄铜/不锈钢接线盒支持 360° 自由旋转，电缆出线方向可根据现场布线需求灵活调整，避免应力集中导致的接线端子损坏。

6、三相 380V 星形接法功率分配均衡

三组 U 型加热芯以星形（Y）接法接入 380V 三相电源，每相承载 3kW，三相负载均衡，对电网冲击小，无需额外接触器即可直接通过三相温控器控制（9kW 以内可直接开关）。

三、选型指南

1、确认被加热介质与表面负荷匹配

表面负荷 1.8～2.2W/cm² 适配矿物油和导热油，如加热水或乳化液等高比热容介质，需适当降低使用功率或选配更大管径型号，避免局部过热。

2、确认油箱开孔与螺纹规格是否匹配

安装螺纹为 G 1 1/2"，需确认油箱上预留螺纹孔为同规格，如油箱为平板焊接结构无预留螺纹，需先加工 G 1 1/2" 螺纹孔或改用法兰式加热器。

3、确认供电制式必须为三相 380V

本型号仅支持三相 3N~ 380V 供电，不可用于单相 230V 电网；如现场只有单相电源，应选 ERCT 系列单相型号或加装变频器转换。

4、确认温控范围是否覆盖工艺需求

内置温控器与限温器的默认设定需与工艺温度匹配，如需特殊温度段（如 0～85℃ 或 30～110℃），应在订货时明确指定温控器型号，否则按标准范围出厂。

5、确认浸入长度是否满足油箱液位变化

浸入有效长度 700mm，需确保油箱最低油位时加热管仍完全浸没，如液位波动范围大，应选更长浸入长度型号或加装液位联锁保护。

6、确认是否需要更高防护等级或防爆认证

标准型号 IP54，如用于户外、水下或有浸泡风险的场合，应选配 IP68 不锈钢全密封版本；如用于化工防爆区域，需确认是否有 ATEX 认证版本可用。

四、技术参数

五、产品尺寸

1、加热管主体

浸入有效长度 700mm，管径 8.5mm，3 组 U 型管状加热芯并列布置于不锈钢保护管内，整体为细长圆柱形结构，可完全没入油箱油液中。

2、螺纹安装端

安装端为 G 1 1/2" 外螺纹，螺纹长度约 30～40mm，配合 DIN ISO 288 标准，旋入油箱壁后螺纹完全承担固定与密封功能，无需额外 O 型圈。

3、接线盒

接线盒位于加热管顶部，黄铜或不锈钢材质，尺寸约 80×60×50mm（估算），支持 360° 旋转，电缆出口位于盒体侧面，配备弹簧夹紧式接线端子。

4、整体重量

整台加热器（含 700mm 加热管与接线盒）重量约 3～4kg，轻量化设计便于单人手动安装与拆卸。

六、应用领域

1、液压站与润滑站油箱加热

9kW 功率配合 700mm 浸入长度，可覆盖 200～600L 油箱的预热与恒温维持，是工程机械、机床液压系统中最常见的油箱加热方案。

2、齿轮箱与减速器油加热

316L 不锈钢加热管在齿轮油中长期使用不结垢，双温控保护确保齿轮箱冷启动时油温快速升至工作范围，避免干磨损伤。

3、导热油炉与模温机配套加热

表面负荷 1.8～2.2W/cm² 与导热油工况匹配，可作为导热油炉的辅助电加热或模温机的补充热源，提升升温速度并减少燃气消耗。

4、船舶与风电液压系统

IP54 防护与不锈钢材质适合船舶甲板和风电机舱的潮湿、盐雾环境，700mm 浸入长度可适配船舶液压油箱的紧凑安装空间。

5、食品与化工储罐加热

316L 不锈钢满足食品级卫生要求，适用于食品油脂储罐、化工反应釜的低粘度液体加热，无腐蚀性气体加热同样在适用范围内。

6、老旧设备加热器升级替换

G 1 1/2" 螺纹接口为工业通用规格，可直接替换同类螺纹浸入式加热器，无需改动油箱结构，安装时间通常在 30 分钟以内。

七、总结

德国 Schniewindt ERCT/III/70-9-380 是一款额定 9kW、浸入长度 700mm 的三相 380V 螺纹浸入式电加热电阻器，以 316L 不锈钢 U 型加热管、双温控保护（可调温控器+超温限温器）、IP54 防护及 G 1 1/2" 标准螺纹即插即用安装为核心优势，表面负荷 1.8～2.2W/cm² 适配矿物油与导热油，绝缘电阻 ≥100MΩ 确保电气安全，360° 旋转接线盒方便现场布线。该产品特别适合液压站、润滑站、齿轮箱、导热油炉、船舶及食品化工储罐等需要可靠浸入式加热的工业场合。选型时需注意：必须使用三相 380V 电源不可接单相，油箱需预留 G 1 1/2" 螺纹孔，最低油位须保证 700mm 加热管完全浸没，如需特殊温控范围或更高防护等级应在订货时指定。
