| 数量: | 库存 1000 件 |

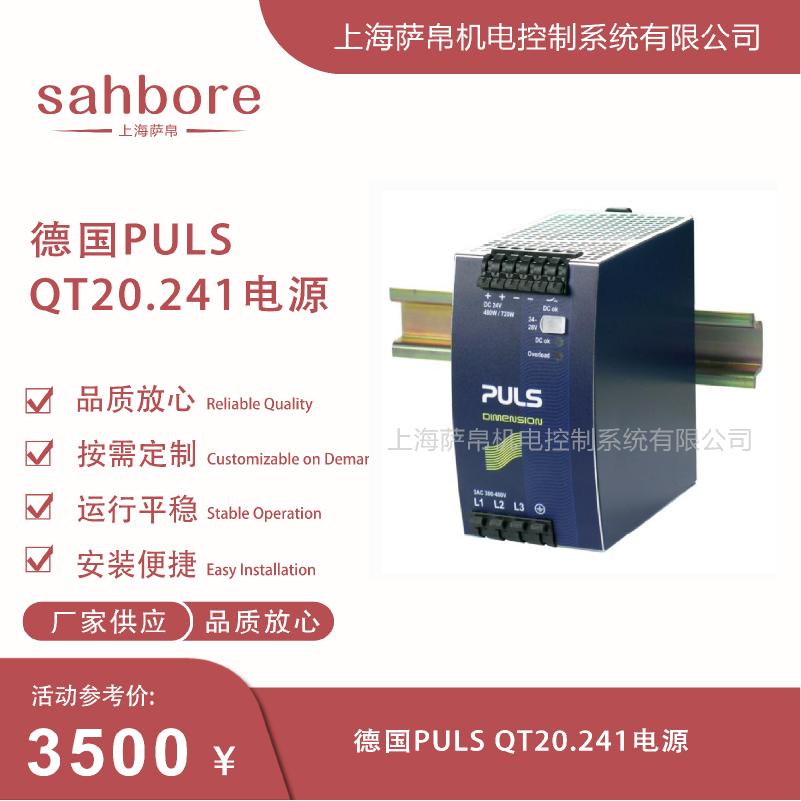

德国 PULS QT20.241 是 PULS 公司 Q 系列中的一款三相输入 DIN 导轨式工业开关电源，额定输出功率 480W，输出 24V DC / 20A，专为工业自动化控制柜、机械设备及对供电稳定性要求极高的 24 小时连续运行场景设计。该电源采用三相 380～480V AC 宽范围输入，内置主动式功率因数校正（PFC），转换效率高达 95%，具备 50% 的 BonusPower® 额外功率储备（峰值可达 720W，持续 4 秒），可轻松应对电机、电磁阀等感性负载的启动冲击。整机采用标准 35mm DIN 导轨安装，宽度仅 65mm，重量约 870g，是同功率段中体积最紧凑的工业电源之一。内置过流、过压、过温、短路多重保护，并配备 DC-OK 继电器触点用于远程状态监控，符合 SEMI F47 认证，适用于数控机床、自动化产线、轨道交通、电力配网及光伏逆变配套等严苛工业环境。
输入电压范围 AC 380～480V（±15%），无需额外电压转换设备即可直接接入不同国家和地区的三相工业电网，波动 ±20% 仍可稳定工作，极大降低了现场适配成本。
典型工况转换效率达 95%，功率损耗仅约 25.3W，相比同功率竞品发热量显著更低，有效减轻控制柜散热负担，适合密闭紧凑型电柜布局。
内置 50% 功率储备，短时峰值输出可达 720W、持续 4 秒，可轻松驱动电机、电磁阀等感性负载的启动电流冲击，避免因瞬间过载触发保护而导致设备无法启动。
机身宽度仅 65mm（高 124mm × 深 127mm），是同功率段中最紧凑的设计之一，在空间受限的控制柜内可并排安装更多回路，特别适合紧凑型电柜布局。
内置过流、过压、过温、短路保护，故障时主动切断输出并通过 DC-OK 继电器触点输出告警信号，可直接接入 SCADA 系统实现远程状态监控，无需额外增加监测模块。
内置主动式功率因数校正电路，功率因数达 0.94，输入浪涌电流极小（开机仅约 3A/3A），对电网冲击可忽略不计，不会干扰同一供电回路上的其他敏感设备。
配备 PULS 专利弹压式（Spring-clamp）接线端子，无需螺丝刀即可完成接线，大幅提高安装效率，同时保证长期振动环境下的接触可靠性。
QT20.241 专为三相 380～480V AC 输入设计，不支持单相输入；如现场为单相 100～240V AC 电网，应选 PULS QS20.241 同功率型号。
额定功率 480W，如驱动多台感性负载（如多个电机或电磁阀同时动作），建议按峰值需求选配 QT40.241（720W）或搭配冗余模块，避免长期满负荷运行缩短寿命。
-25℃ 至 +60℃ 可满负荷 480W 输出，高于 +60℃ 后每升高 1℃ 降额 12W；如安装环境超过 +60℃（如高温炉旁），需按降额曲线重新核算可用功率或选配散热措施。
标准 QT20.241 为 IP20 柜内安装等级，如用于化工、粉尘等防爆区域，应选 QT20.241-C1（ATEX 认证版本），不可混用。
如供电可靠性要求极高（如 24 小时不停机产线），可搭配 PULS 原装冗余模块（CP20.241-R2）构建 N+1 冗余供电系统，单电源故障时自动无缝切换。
输出电压支持 24～28V DC 调节，如负载距离超过 20 米或线路压降较大，可将输出调至 28V 以补偿线路损耗，但此时最大输出电流将从 20A 降至 17.5A。
| 参数项 | 数值 |
|---|---|
| 型号 | QT20.241 |
| 品牌 | 德国 PULS（普尔世） |
| 系列 | Q 系列三相输入 DIN 导轨电源 |
| 额定输出功率 | 480W |
| 峰值功率（BonusPower®） | 720W（持续 4 秒） |
| 输出电压 | 24V DC（可调 24～28V） |
| 输出电流 | 20A@24V / 17.5A@28V |
| 输入电压 | 3 相 380～480V AC（±15%） |
| 功率因数 | 0.94（主动式 PFC） |
| 转换效率 | 典型 95% |
| 功率损耗 | 典型 25.3W |
| 电压纹波与噪声 | ≤100mVpp |
| 输入浪涌电流 | 主动抑制，开机约 3A/3A |
| 推荐输入保险丝 | 最小 B-6A / C-3A |
| 保护功能 | 过流 / 过压 / 过温 / 短路 |
| DC-OK 信号 | 有（继电器触点） |
| 工作温度 | -25℃ ～ +70℃（+60℃ 以上降额 12W/℃） |
| 降额规则 | >+60℃ 时每升高 1℃ 降额 12W |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL、TÜV、SEMI F47 |
| MTBF | 690,000 小时（SN 29500 @ 40℃） |
| 尺寸（宽×高×深） | 65 × 124 × 127 mm |
| 重量 | 约 870g（不含包装） |
| 安装方式 | 35mm DIN 导轨 |
| 接线端子 | 弹压式（Spring-clamp） |
QT20.241 采用 PULS Q 系列标准外壳，宽度仅 65mm，高度 124mm，深度 127mm（含接线端子区域），整体为紧凑的长方体结构，可在标准 35mm DIN 导轨上并排安装多台而不互相干涉。
底部为标准 35mm DIN 导轨卡扣，顶部和底部各有导轨固定槽，安装时直接卡入导轨即可，无需额外支架或螺丝固定，拆卸更换极为便捷。
前端配备弹压式接线端子，输入端（L1/L2/L3/N/PE）和输出端（+V/-V）分区布置，DC-OK 继电器触点端子独立设置，接线时无需工具，按压弹簧夹即可完成。
整机重量约 870g，外壳采用高导热材料配合内部优化散热结构，满载时表面温升可控，适合密闭电柜内长期连续运行。
QT20.241 的 480W 功率和 20A 输出电流可稳定驱动 CNC 控制器、伺服驱动器、PLC 模块等核心部件，95% 高效率和低发热特性使其成为机床电柜的首选供电方案。
符合 SEMI F47 及 TÜV 认证，MTBF 超 69 万小时，适合对供电可靠性要求极高的轨道交通信号系统、变电站自动化终端及配网 RTU 等 24 小时不间断运行场景。
50% BonusPower® 可轻松应对液压阀组、气动电磁阀等感性负载的同时启动冲击，过载和短路保护确保设备安全，是注塑机、压铸机、包装机械等设备电柜的标准配置。
宽输入电压范围和主动 PFC 使其可直接接入电网波动较大的新能源现场，为光伏逆变器控制板、储能 BMS 系统等提供稳定 24V DC 供电。
QT20.241-C1 版本通过 ATEX 认证，可用于船舶控制柜、海上石油平台自动化系统等爆炸性环境，IP20 防护等级适合柜内安装的船舶应用场景。
如现有电柜中使用传统变压器或低效开关电源，QT20.241 可在不改变电柜尺寸的前提下直接替换（同为 DIN 导轨安装），95% 效率可立即降低能耗和发热，投资回收期通常在数月以内。
德国 PULS QT20.241 是一款额定 480W、输出 24V DC / 20A 的三相输入 DIN 导轨式工业开关电源，以 65mm 超窄宽度、95% 高转换效率、50% BonusPower® 额外功率储备和 69 万小时 MTBF 为核心优势，内置主动式 PFC、过流过压过温短路多重保护及 DC-OK 远程监控触点，输入浪涌电流极小，弹压式端子免工具安装，工作温度 -25℃～+70℃ 且在 +60℃ 以内可满负荷输出。其 SEMI F47 / CE / UL / TÜV 齐全认证和 ATEX 版本（QT20.241-C1）的可选性，使其广泛适用于数控机床、自动化产线、轨道交通、电力配网、光伏逆变及船舶海洋工程等对供电稳定性和能效要求极高的工业场景。选型时需特别注意：该型号仅支持三相输入不可用于单相电网，负载总功率建议预留 20% 以上余量，高温环境需按 12W/℃ 降额核算，防爆场合必须选用 -C1 版本。
