一、产品介绍

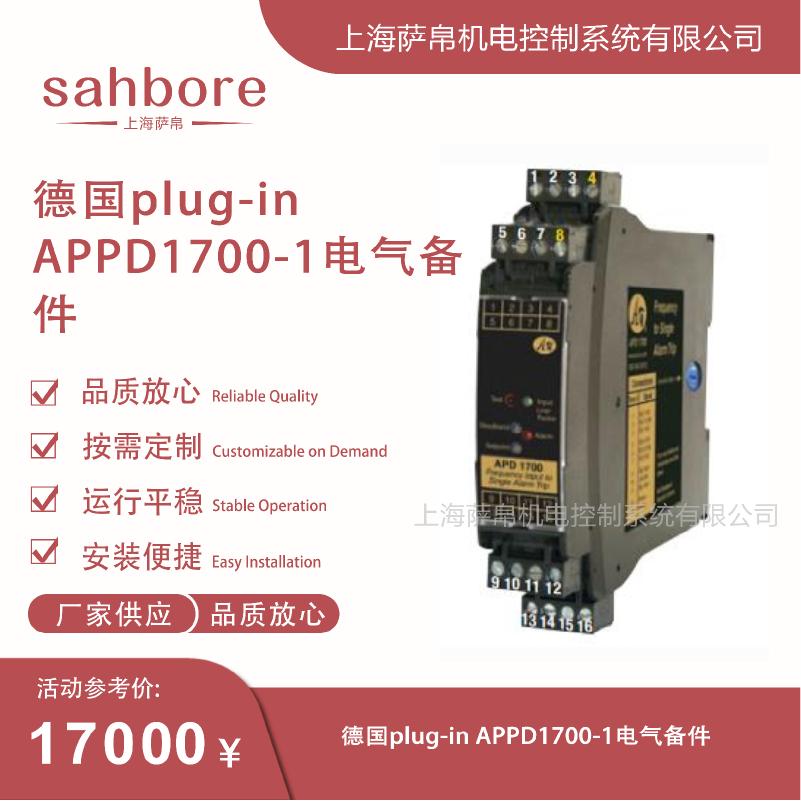

德国 Plug-in APPD1700-1 是由德国 Plug-in Electronic GmbH（慕尼黑）研发生产的工业级单路频率/过程信号报警继电器模块，属于 APPD1700 系列插拔式信号监控备件，专为工业自动化产线、电力控制系统及机器人站设计。该模块通过 35mm DIN 导轨安装，采用 11 针标准插拔式接口（适配 API-011 插座），支持热插拔（Hot-Swappable）更换，不停电即可替换故障模块。其核心功能是对频率信号、脉冲、电压/电流模拟量进行越限报警与状态监控，1 组 DPDT 继电器输出，输入/输出/电源三方全电气隔离达 600V，抗强电磁干扰能力突出，是德国产 PLC 控制柜、机器人站、注塑机、包装线及食品制药设备中常用的信号监控类电气备件。

二、功能特点

1、热插拔设计实现不停机更换

APPD1700-1 采用 35mm DIN 导轨热插拔结构，配合 11 针标准插拔式接口，模块故障时可直接从控制柜中拔出更换，无需断电停机，极大缩短产线维护时间。

2、宽量程频率与多类型信号兼容

频率输入范围 0～20kHz（工厂预设 0～25Hz 至 0～20kHz），幅值自适应 100mV～150V RMS，可接收脉冲、正弦、方波信号，最小脉冲宽度仅需 ≥5μs，一台模块即可覆盖编码器、流量计、变送器等多种信号源。

3、前面板免开盖快速调试

设定值（0～100% 满量程）和死区（1～100%）均通过前面板电位器调节，无需开盖或连接电脑，现场即可完成报警阈值配置。

4、死区功能防止信号波动误报警

死区可调范围 1～100%，当被测信号在设定值附近小幅波动时，继电器不会频繁跳闸，有效避免因信号抖动导致的误动作。

5、全电气 600V 隔离强抗干扰

输入、输出、电源三方完全电气隔离，隔离电压 600V，可在变频器、大电机等强电磁干扰环境中稳定工作，不受共模干扰影响。

6、LoopTracker LED 实时指示信号状态

前面板配备 LoopTracker LED，可直观显示输入信号的强度与有无，配合报警状态 LED（越限/正常），运维人员无需万用表即可快速判断信号是否正常。

三、选型指南

1、确认被监测信号类型与量程

APPD1700-1 适用于频率 0～20kHz、幅值 100mV～150V RMS 的信号，如监测电机转速（编码器脉冲）或流量计（频率输出），需确认现场信号在此范围内；如需监测纯电压/电流模拟量越限，应选 APPD 系列其他型号。

2、确认供电电压与安装方式

标准供电为 115V AC，可选 230V AC / 85～265V AC / 9～30V DC，选型时需与控制柜供电匹配；安装方式为 35mm DIN 导轨，需确认柜内有足够导轨空间及 API-011 插座。

3、确认报警输出需求

本型号为 1 组 DPDT（双刀双掷）继电器，额定 8A 250V AC，支持上限 HI / 下限 LO 报警（工厂预设），如需更多报警输出触点，应选 APPD1700-2（2 组继电器）或 APPD1700-4（4 组继电器）。

4、确认工作温度是否匹配

工作温度范围 -25℃～+70℃，适用于绝大多数工业现场；如安装在高温炉旁或极寒户外，需评估是否加装隔热/加热措施。

5、确认是否需要远程复位功能

前面板支持按键测试与手动复位，如需远程复位（由 PLC 控制），应在选型时确认控制柜是否预留远程复位接线端子。

四、技术参数

五、产品尺寸

1、模块主体

APPD1700-1 为标准 35mm DIN 导轨宽度的紧凑型模块，深度约 90mm（含接线端子），宽度 17.5mm（单模块），采用工业级阻燃 ABS 外壳，整体重量轻便，适合空间紧凑的控制柜内并排安装多路。

2、接口与端子

前端为 11 针标准插拔式接口（适配 API-011 插座），背部为螺钉式接线端子，包含信号输入端、继电器输出端及电源端，接线方便且牢固。

3、前面板

前面板集成设定值电位器、死区电位器、LoopTracker LED 及报警状态 LED，所有调节与指示均在前面板完成，无需开盖。

六、应用领域

1、工业电机转速与频率监控报警

将编码器或测速发电机的频率信号接入 APPD1700-1，设定转速上下限阈值，当电机转速越限时继电器动作触发报警或停机保护，广泛用于风机、泵类、传送带驱动电机。

2、脉冲流量计与编码器信号越限保护

流量计输出的频率信号经 APPD1700-1 监控，当流量异常（管道堵塞或泄漏）时触发报警，适用于化工、水处理、食品饮料等行业的流量监控回路。

3、传感器与变送器信号异常告警

对温度变送器、压力变送器的 4～20mA 或电压信号进行越限监控，当测量值超出安全范围时输出报警触点，是过程控制系统中独立于 PLC 的硬件级保护。

4、自动化产线与机器人站状态监控

在机器人工作站中，APPD1700-1 可监控伺服驱动器反馈信号、安全门开关信号等，信号异常时立即报警停机，保障人员与设备安全。

5、开关柜与箱变信号监控

在风电、光伏及中低压开关柜中，APPD1700-1 可对电压互感器、电流互感器的二次信号进行越限监控，作为独立报警回路不依赖 PLC 运行。

6、老旧设备改造与独立报警回路

对于未配置 PLC 或 PLC 备用点位不足的老旧设备，APPD1700-1 可直接串联在信号回路中提供独立越限报警功能，改造工作量极小。

七、总结

德国 Plug-in APPD1700-1 是一款以热插拔 DIN 导轨安装为核心优势的工业级单路频率/过程信号报警继电器模块，频率量程 0～20kHz、幅值 100mV～150V RMS 自适应，1 组 DPDT 继电器输出（8A 250V AC），输入/输出/电源三方 600V 全电气隔离，支持前面板电位器快速设定死区与阈值，LoopTracker LED 提供信号实时状态指示。其工作温度 -25℃～+70℃、平均无故障运行超 8 万小时的工业级可靠性，使其成为德国产 PLC 控制柜、机器人站、注塑机、包装线及食品制药设备中信号越限监控的标准电气备件。选型时需注意：如需更多报警触点选 APPD1700-2 或 -4，如需纯模拟量越限选 APPD 系列其他型号，供电电压需与控制柜匹配。对于需要在不停机条件下快速替换故障报警模块、且要求强抗干扰与宽量程适配的工业现场，APPD1700-1 是一款经过大量现场验证的高可靠性即插即用型信号监控备件。
