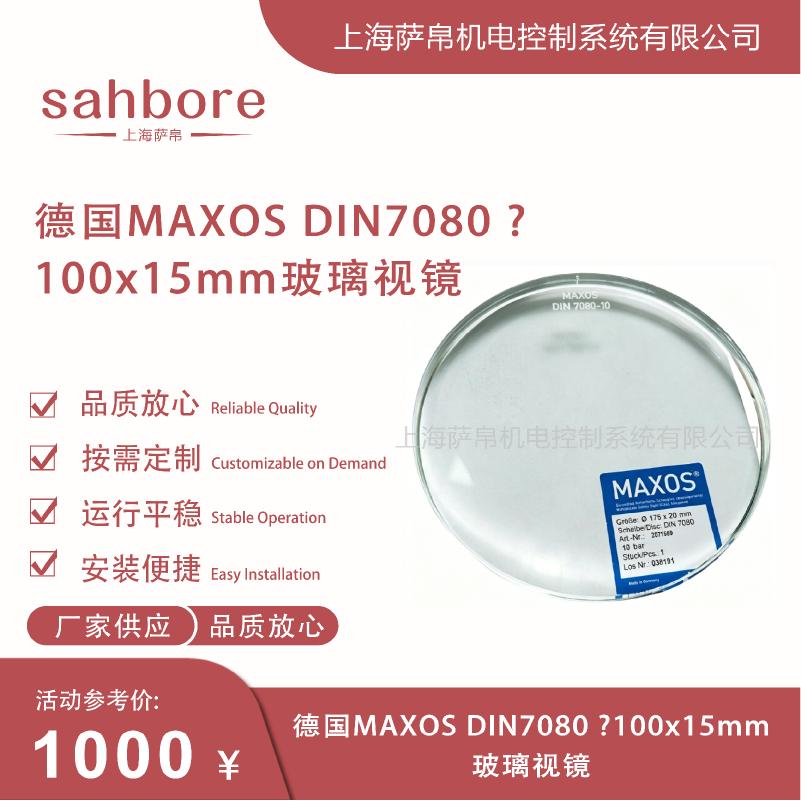

德国 MAXOS DIN 7080 Φ100×15mm 玻璃视镜是一款严格执行 DIN 7080 德国工业安全视镜标准的圆形硼硅酸盐钢化玻璃盘片，物料号 2071578（亦标注为 3005/100/15），由 3.3 高硼硅玻璃经热预应力钢化工艺制成，盘面双面精密抛光，透光率不低于 90%。该视镜外径 100mm、厚度 15mm，有效观测径（密封垫圈平均直径 d₂）为 80mm，允许工作压力 16 bar（1.6 MPa），长期工作温度 -100℃～+280℃，加装云母隔热片后短期可承受 300℃，冷热冲击耐受 ΔT 达 230℃，抗弯强度不低于 160 N/mm²，表面预压应力 100～140 N/mm²。纯玻璃盘片无金属框，需配合 DN100 视镜座法兰及密封垫片安装使用，是中小型压力容器、反应釜、管道及工业设备中实现安全目视检查的标准视镜组件。
Φ100mm 属于 DIN 7080 系列中应用最广泛的中等口径规格，有效观测径达 80mm，能提供充足的观察视野，适配 DN100 法兰开口，适合中小型容器和管道的液位、界面及反应状态监控，安装占用空间小。
15mm 厚度是 100mm 口径下满足 16 bar 允许工作压力的专用设计，边缘弯曲应力控制在安全范围内，抗弯强度 ≥160 N/mm²，可稳定应对 PN16 工况，比同口径薄款（如 10mm 仅 10 bar）承压能力显著提升。
经物理钢化处理，表面预压应力达 100～140 N/mm²，玻璃破碎后呈钝角小颗粒而非尖锐碎片，符合 DIN 7080 I 类碎片标准，有效避免因视镜破裂导致的人员伤害和二次事故。
耐水性达 ISO 719 HBG1 级（最高级），耐酸性达 ISO 1776 酸等级 1 级，耐碱性达 DIN 52332 碱性等级 2 级，可在 pH 2～13 范围内长期稳定工作，氢氟酸和高温浓磷酸除外。
热膨胀系数仅约 3.25×10⁻⁶/K，配合钢化预应力处理，冷热冲击耐受达 230℃，可承受剧烈温度交替而不破裂，适合蒸汽、热水等温度波动剧烈的工况，长期耐温范围宽达 -100℃～+280℃。
玻璃盘面双面精密抛光，平面度 ≤0.05 mm，平行度 ≤0.20 mm，透光率 ≥90%，操作人员可清晰观察容器内部介质状态，满足实时过程监控需求。
本规格允许工作压力 16 bar，需配合 DN100 法兰（EN 1092-1）安装，安装开孔参考直径约 80mm，安装前必须确认容器上已预留对应开孔及密封面。如压力低于 10 bar，也可考虑 100×10mm 规格以降低成本。
硼硅玻璃对绝大多数化学品耐蚀性极强，但氢氟酸和高温浓磷酸会腐蚀硼硅玻璃；如介质含 HF，必须改用石英玻璃视镜（DIN 7081 石英版）或哈氏合金金属框视镜。
15mm 厚度对法兰密封面平整度要求较高，必须使用 FPM 氟橡胶或石墨金属复合垫片以补偿法兰面微小不平整，严禁使用普通橡胶垫片，否则密封失效风险大。
安装时须分 3～4 次逐步增加扭矩，采用十字对角顺序紧固，防止应力集中导致玻璃爆裂，这是所有 DIN 7080 视镜安装的关键操作规范，拆装后建议更换新垫片。
如观测环境温度接近 280℃ 上限，建议加装云母隔热片以承受 300℃ 短期工况；如需夜间或低光照环境观察，可额外搭配冷光源 LED 视镜灯。
100mm 口径适合观察距离在 500mm 以内的场合，如需更远距离观察或更大视野，可升级至 125×15mm（观测径 100mm，允许压力 10 bar）或 150×20mm（观测径 125mm，允许压力 10 bar）。
| 参数项 | 数值 |
|---|---|
| 型号 | DIN 7080 Φ100×15mm |
| 物料号 | 2071578（3005/100/15） |
| 品牌 | 德国 MAXOS |
| 标准 | DIN 7080、CE、PED 2014/68/EU |
| 外径 d₁ | 100 mm |
| 厚度 s | 15 mm |
| 有效观测径 d₂ | 80 mm |
| 允许工作压力 | 16 bar（1.6 MPa，PN16） |
| 长期工作温度 | -100℃ ～ +280℃ |
| 短期耐温 | 300℃（需加云母隔热片） |
| 冷热冲击耐受 | ΔT ≥ 230 K |
| 材质 | 3.3 高硼硅酸盐玻璃，热预应力钢化 |
| 热膨胀系数 | 约 3.25×10⁻⁶ /K |
| 透光率 | ≥ 90% |
| 耐水性 | ISO 719 HBG1 级（最高级） |
| 耐酸性 | ISO 1776 酸等级 1 级 |
| 耐碱性 | DIN 52332 碱性等级 2 级 |
| 抗弯强度 | ≥ 160 N/mm² |
| 表面预压应力 | 100～140 N/mm² |
| 平面度 | ≤ 0.05 mm |
| 平行度 | ≤ 0.20 mm |
| 直径公差 | ± 0.5 mm |
| 厚度公差 | +0.8 / -0.4 mm |
| 碎片状态 | I 类（钢化，钝角小颗粒） |
| 密度 | 约 2.23 g/cm³ |
| 重量 | 约 0.295 kg |
| 适配法兰 | DN100（EN 1092-1） |
| 认证 | 附 EN 10204-3.1 材质证书 |
外径 Φ100mm × 厚度 15mm，圆形平板结构，盘面双面精密抛光，边缘经精密研磨倒角处理，无锋利边角，整体为纯玻璃盘片无金属框。
有效观测径（垫圈平均直径 d₂）为 80mm，安装开孔参考直径约 80mm，视镜外径 100mm 略大于开孔，由视镜座法兰压紧固定，配合 DN100 法兰使用。
约 0.295kg（含钢化处理，不含包装），在 100mm 口径视镜中属于轻量级，安装后对视镜座负载影响极小，适合频繁开启的检查口。
专用防震泡沫盒包装，内含玻璃本体及备用密封圈，单件独立包装防止运输破损，安装前请检查盘面是否有裂纹或崩边。
100mm 口径配合 80mm 观测径提供充足视野，16 bar 额定压力满足中小型反应釜和储罐的液位观察与反应过程监控需求，是化工车间最常用的视镜规格之一。
制药配料罐、食品发酵罐、小型储罐的过程目视检查，硼硅玻璃耐水性 HBG1 级，满足 GMP 卫生要求，且无金属框设计便于 CIP 清洗。
工业管道、液压站、润滑油路的观察视镜，16 bar 压力等级覆盖多数液压和气动系统工况，100mm 口径适合管道 DN100 开口。
小型锅炉、换热器、蒸汽设备的水位观察窗，280℃ 长期耐温和 230 K 抗热冲击特性确保高温蒸汽环境下安全运行，加云母片后可短期承受 300℃。
水处理罐、加药装置、环保设备的液位和反应状态监控，耐水耐酸碱特性适合各类水处理介质，pH 2～13 范围内均可稳定工作。
因其轻量（仅 0.295kg）、高透光、耐化学腐蚀的特性，也常用于实验室反应装置、精密仪器的小型观察窗口。
德国 MAXOS DIN 7080 Φ100×15mm 玻璃视镜是一款以中等口径高承压为核心优势的圆形工业安全视镜，外径 100mm、厚度 15mm，有效观测径 80mm，允许工作压力 16 bar、长期耐温 -100℃～+280℃，冷热冲击耐受达 230℃，耐水耐酸耐碱均达最高等级。其双面精密抛光的高透光盘面提供清晰的过程视野，热钢化 I 类安全破碎设计消除尖锐碎片风险，约 0.295kg 的重量在 100mm 口径视镜中属于极轻水平，有效观测径 80mm 可适配绝大多数 DN100 法兰观察口。需要特别注意的是，15mm 厚度对法兰密封面平整度要求较高，安装时必须使用 FPM 或石墨复合垫片并严格执行十字对角分步紧固，拆装后建议更换新垫片以确保密封可靠；如工作温度接近 280℃ 上限，建议加装云母隔热片以拓展至 300℃ 短期耐温。对于化工、制药、食品、能源及液压行业中需要在中小型压力容器和管道上进行中高压高温或腐蚀性环境下安全目视检查的场景，这是一款严格遵循 DIN 7080 德国标准、附带 EN 10204-3.1 材质证书、经过大量现场验证的高可靠性中等口径视镜方案，也是 DIN 7080 系列中用量最大、适配性最广的规格之一。
