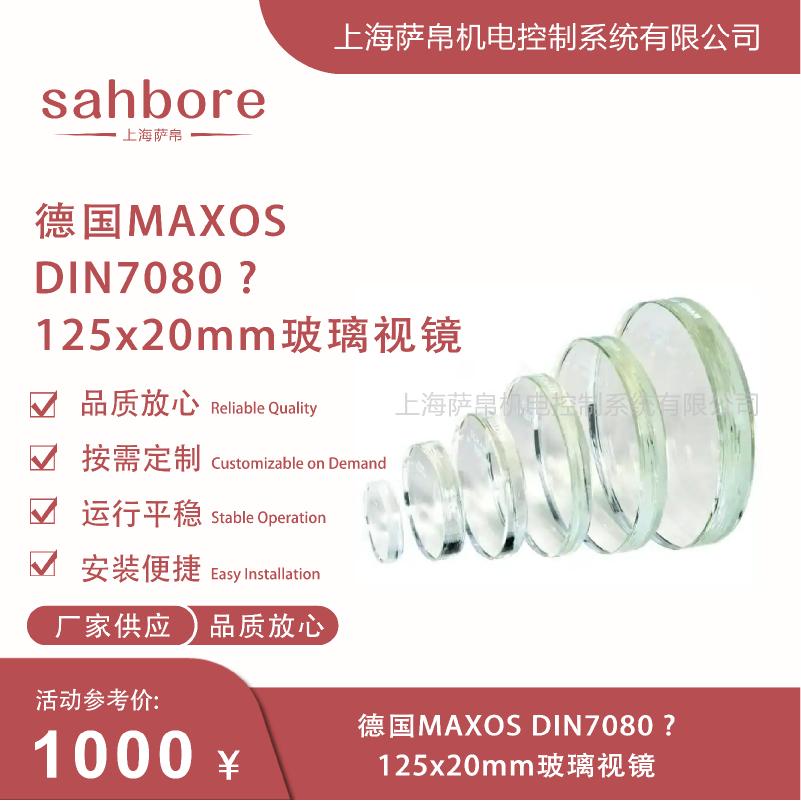

德国 MAXOS DIN 7080 125×20mm 玻璃视镜是一款严格执行 DIN 7080 德国工业标准的圆形工业安全视镜，物料号 2071582，采用高纯度硼硅酸盐玻璃（Borosilicate 3.3）经热预应力钢化工艺制成，玻璃盘面双面精密抛光，无气泡、无条纹，透光率大于 92%。该视镜直径 125mm、厚度 20mm，属于 DIN 7080 系列中应用范围最广的常规中等规格，允许工作压力 16 bar（常温），长期工作温度 -100℃～+280℃，冷热冲击耐受 ΔT≥230℃，抗弯强度 ≥160 N/mm²，是化工、制药、食品加工及能源行业中中型压力容器、反应釜、储罐及管道设备目视检查的标准配置元件。纯玻璃盘片无金属框，需配合 DN125 视镜座法兰及密封垫片安装使用。
125mm 直径在 DIN 7080 系列中属于应用最普遍的中等规格，既能提供足够的观察视野，又不会因口径过大而增加容器开孔成本，适配绝大多数中型反应釜、储罐及管道观察口。
20mm 厚度配合 125mm 直径，在 DIN 7080 标准下允许工作压力达 16 bar，边缘弯曲应力控制在安全范围内，可稳定应对 PN16 工况，抗弯强度 ≥160 N/mm²。
经物理钢化处理，玻璃破碎后呈钝角小颗粒而非尖锐碎片，符合 DIN 7080 I 类碎片标准，有效避免因视镜破裂导致的人员伤害和二次事故。
耐水性达 ISO 719 Class 1（最高级），耐酸性达 DIN 12116 Class 1，耐碱性达 DIN 52332 A2 级，可在强酸、强碱及有机溶剂环境中长期稳定工作，氢氟酸和高温浓磷酸除外。
热膨胀系数仅约 3.25×10⁻⁶/K，配合钢化预应力处理，冷热冲击耐受达 230 K，可承受剧烈温度交替而不破裂，适合蒸汽、热水等温度波动剧烈的工况。
玻璃盘面双面精密抛光，平面度 ≤0.08mm，平行度 ≤0.20mm，透光率大于 92%，操作人员可清晰观察容器内部介质状态，满足实时过程监控需求。
125×20mm 属于 DIN 7080 中等规格，适合中型容器的常规视野观察；如需更大视野可选 150×20mm 或 175×20mm，如空间受限可选 100×15mm。
本规格允许工作压力 16 bar，需配合 DN125 法兰（EN 1092-1）安装，安装开孔参考直径约 100mm，安装前必须确认容器上已预留对应开孔及密封面。
硼硅玻璃对绝大多数化学品耐蚀性极强，但氢氟酸和高温浓磷酸会腐蚀硼硅玻璃；如介质含 HF，必须改用石英玻璃视镜（DIN 7081 石英版）。
20mm 厚度对法兰密封面平整度要求较高，必须使用 FPM 氟橡胶或石墨金属复合垫片以补偿法兰面微小不平整，严禁使用普通橡胶垫片。
安装时须分 3～4 次逐步增加扭矩，采用十字对角顺序紧固，防止应力集中导致玻璃爆裂，这是所有 DIN 7080 视镜安装的关键操作规范。
如观测场景需要夜间或低光照环境，可额外搭配冷光源 LED 视镜灯；如介质易结雾或粘附污垢，可选配专用刮雨器或清洁刷组件，无需拆卸即可完成表面清洁。
| 参数项 | 数值 |
|---|---|
| 型号 | DIN 7080 125×20mm |
| 物料号 | 2071582 |
| 品牌 | 德国 MAXOS |
| 标准 | DIN 7080（圆形安全视镜玻璃） |
| 外形尺寸 | 直径 125 mm × 厚度 20 mm |
| 有效安装孔径 | 约 100 mm（垫圈平均直径 d₂） |
| 允许工作压力 | 16 bar（常温，PN16） |
| 长期工作温度 | -100℃ ～ +280℃ |
| 短期耐温 | 可达 300℃ |
| 冷热冲击耐受 | ΔT ≥ 230 K |
| 材质 | 硼硅酸盐玻璃 3.3，热预应力钢化 |
| 热膨胀系数 | 约 3.25×10⁻⁶ /K |
| 透光率 | ＞92% |
| 耐水性 | ISO 719 Class 1（最高级） |
| 耐酸性 | DIN 12116 Class 1（最高级） |
| 耐碱性 | DIN 52332 A2 级 |
| 抗弯强度 | ≥ 160 N/mm² |
| 平面度 | ≤ 0.08 mm |
| 平行度 | ≤ 0.20 mm |
| 直径公差 | ± 0.5 mm |
| 厚度公差 | +0.5 / -0.25 mm |
| 碎片状态 | I 类（钢化，钝角小颗粒） |
| 密度 | 约 2.23 g/cm³ |
| 莫氏硬度 | 7～7.5 级 |
| 重量 | 约 0.614 kg |
| 适配法兰 | DN125（EN 1092-1） |
| 认证 | DIN 7080、PED 2014/68/EU（CE），附 EN 10204-3.1 材质证书 |
直径 125mm × 厚度 20mm，圆形平板结构，盘面双面精密抛光，边缘经倒角处理，无锋利边角，整体为纯玻璃盘片无金属框。
有效安装孔径约 100mm（垫圈平均直径 d₂），安装开孔参考直径约 100mm，视镜外径 125mm 略大于开孔，由视镜座法兰压紧固定。
约 0.614kg（含钢化处理，不含包装），在中等口径视镜中属于轻量化设计，安装后对视镜座负载影响极小。
专用防震泡沫盒包装，内含玻璃本体及备用密封圈，单件独立包装防止运输破损，安装前请检查盘面是否有裂纹或崩边。
125mm 中等口径提供适中视野，20mm 厚度确保 16 bar 高压安全，是中型反应釜和储罐液位观察与反应过程监控的常用视镜规格。
制药配料罐、食品发酵罐、中型储罐的过程目视检查，硼硅玻璃无毒无味、耐水性 Class 1，满足 GMP 卫生要求。
工业锅炉、蒸汽发生器、热交换器的水位观察窗，280℃ 长期耐温和 230 K 抗热冲击特性确保高温蒸汽环境下安全运行。
炼油厂管道、中型塔器、化工中间罐的液位和界面观察，耐酸碱特性适合各类油品和化学品介质。
水处理罐、加药装置、环保设备的液位和反应状态监控，耐水耐酸碱特性适合各类水处理介质。
暖通系统中的换热器、过滤器及能源行业中的压力容器目视巡检，I 类安全破碎设计满足高安全要求场景。
德国 MAXOS DIN 7080 125×20mm 玻璃视镜是一款以中等口径高承压为核心优势的圆形工业安全视镜，直径 125mm、厚度 20mm，允许工作压力 16 bar、长期耐温 -100℃～+280℃，冷热冲击耐受达 230 K，耐水耐酸耐碱均达最高等级。其双面精密抛光的高透光盘面提供清晰的过程视野，热钢化 I 类安全破碎设计消除尖锐碎片风险，约 0.614kg 的重量在中等口径视镜中属于轻便级别，有效安装孔径约 100mm 可适配绝大多数 DN125 法兰观察口。需要特别注意的是，20mm 厚度对法兰密封面平整度要求较高，安装时必须使用 FPM 或石墨复合垫片并严格执行十字对角分步紧固，拆装后建议更换新垫片以确保密封可靠。对于化工、制药、食品、能源及石油行业中需要在中型压力容器上进行高压高温或腐蚀性环境下安全目视检查的场景，这是一款严格遵循 DIN 7080 德国标准、附带 EN 10204-3.1 材质证书、经过大量现场验证的高可靠性中等口径视镜方案。
