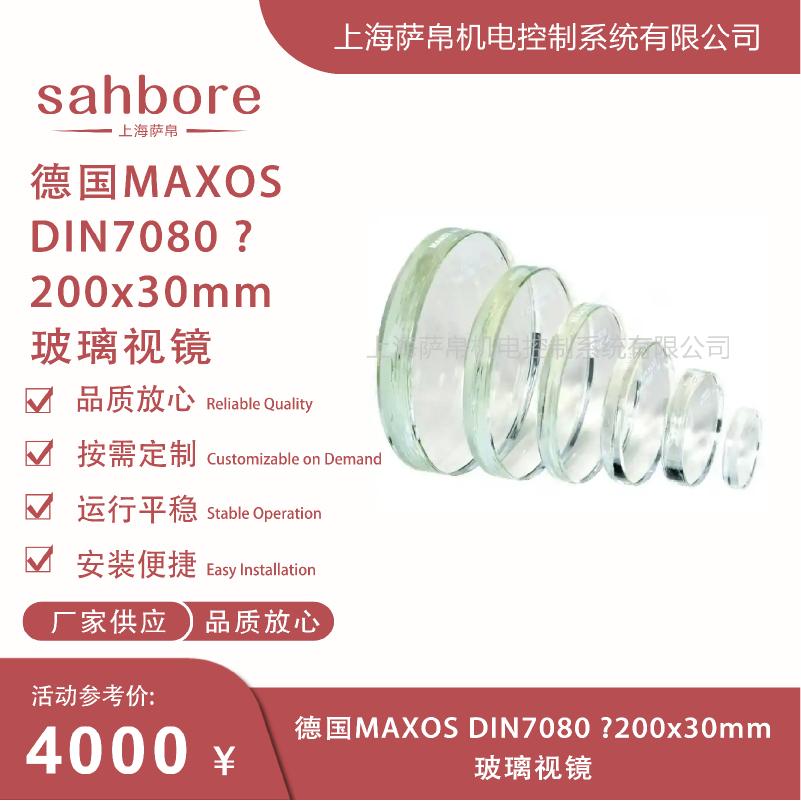

德国 MAXOS DIN 7080 200×30mm 玻璃视镜是一款大口径高厚度的圆形工业安全视镜，严格执行 DIN 7080 德国工业标准，采用高纯度硼硅酸盐玻璃（Borosilicate 3.3）经热预应力钢化处理制成，玻璃盘面双面精密抛光，无气泡、无条纹，透光率大于 92%。该视镜直径 200mm、厚度 30mm，属于 DIN 7080 系列中的大规格视镜，配合 30mm 厚度可在 16 bar 公称压力下提供充足的安全裕度，允许工作压力 16 bar，长期工作温度 -50℃～280℃，冷热冲击耐受 ΔT≥230℃，是化工、制药、食品加工及能源行业中大型压力容器目视检查的标准配置元件。物料号为 2071594，重量约 2.35kg，纯玻璃盘片无金属框，需配合视镜座法兰安装使用。
200mm 直径在同系列中属于大口径规格，相比 150mm 或 175mm 版本可提供更大的观察窗口，操作人员能更全面地监控容器内部液位、介质流动及反应状态，尤其适合大型反应釜和储罐。
30mm 厚度配合 200mm 直径，在 DIN 7080 标准下允许工作压力达 16 bar（常温），边缘弯曲应力控制在安全范围内，可应对 PN16 甚至更高的工况需求。
经物理钢化处理，玻璃破碎后呈钝角小颗粒而非尖锐碎片，符合 DIN 7080 I 类碎片标准，有效避免因视镜破裂导致的人员伤害和二次事故，安全等级高于普通退火玻璃。
耐水性达 ISO 719 Class 1（最高级），耐酸性达 DIN 12116 Class 1，耐碱性达 DIN 52332 A2 级，可在强酸、强碱及有机溶剂环境中长期稳定工作，氢氟酸和高温浓磷酸除外。
热膨胀系数仅约 3.25×10⁻⁶/K，配合钢化预应力处理，冷热冲击耐受达 230 K，可承受剧烈温度交替而不破裂，适合蒸汽、热水等温度波动剧烈的工况。
玻璃盘面双面精密抛光，平面度≤0.15mm，平行度≤0.25mm，透光率大于 92%，操作人员可清晰观察容器内部介质状态，满足实时过程监控需求。
200×30mm 属于 DIN 7080 大规格视镜，适合大型容器的广阔视野观察；如仅需中等视野可选 150×25mm 或 175×30mm 以降低成本和重量。
本规格允许工作压力 16 bar，需配合 DN200 法兰（EN 1092-1）安装，安装开孔参考直径约 175mm，安装前必须确认容器上已预留对应开孔及密封面。
硼硅玻璃对绝大多数化学品耐蚀性极强，但氢氟酸和高温浓磷酸会腐蚀硼硅玻璃；如介质含 HF，必须改用石英玻璃视镜（DIN 7081 石英版）。
30mm 厚度对法兰密封面平整度要求极高，必须使用石墨金属复合垫片或 PTFE 垫片以补偿法兰面微小不平整，严禁使用普通橡胶垫片。
安装时须分 3～4 次逐步增加扭矩，采用十字对角顺序紧固，防止应力集中导致玻璃爆裂，这是大口径厚玻璃视镜安装的关键操作规范。
长期工作温度接近 280℃ 上限时，建议配合云母保护片使用，可将短期耐温进一步提升至约 300℃，延长视镜使用寿命。
| 参数项 | 数值 |
|---|---|
| 型号 | DIN 7080 200×30mm |
| 物料号 | 2071594 |
| 品牌 | 德国 MAXOS |
| 标准 | DIN 7080（圆形安全视镜玻璃） |
| 外形尺寸 | 直径 200 mm × 厚度 30 mm |
| 有效安装孔径 | 约 175 mm（垫圈平均直径 d₂） |
| 允许工作压力 | 16 bar（常温，PN16） |
| 长期工作温度 | -50℃ ～ 280℃ |
| 冷热冲击耐受 | ΔT ≥ 230 K |
| 材质 | 硼硅酸盐玻璃 3.3，热预应力钢化 |
| 热膨胀系数 | 约 3.25×10⁻⁶ /K |
| 透光率 | ＞92% |
| 耐水性 | ISO 719 Class 1（最高级） |
| 耐酸性 | DIN 12116 Class 1（最高级） |
| 耐碱性 | DIN 52332 A2 级 |
| 抗弯强度 | ≥ 160 N/mm²（钢化后） |
| 表面质量 | 双面精密抛光，无气泡、无条纹 |
| 平面度 | ≤ 0.15 mm |
| 平行度 | ≤ 0.25 mm |
| 直径公差 | ± 0.8 mm |
| 厚度公差 | +0.8 / -0.40 mm |
| 碎片状态 | I 类（钢化，钝角小颗粒） |
| 密度 | 约 2.23 g/cm³ |
| 莫氏硬度 | 7～7.5 级 |
| 重量 | 约 2.35 kg |
| 适配法兰 | DN200（EN 1092-1） |
直径 200mm × 厚度 30mm，圆形平板结构，盘面双面精密抛光，边缘经倒角处理，无锋利边角，整体为纯玻璃盘片无金属框。
有效安装孔径约 175mm（垫圈平均直径 d₂），安装开孔参考直径约 175mm，视镜外径 200mm 略大于开孔，由视镜座法兰压紧固定。
约 2.35kg（含钢化处理，不含包装），在 200mm 大口径视镜中属于可控范围，但安装时需考虑法兰承重。
专用防震泡沫盒包装，内含玻璃本体及备用密封圈，单件独立包装防止运输破损，安装前请检查盘面是否有裂纹或崩边。
200mm 大口径提供广阔视野，30mm 厚度确保 16 bar 高压安全，是大型反应釜和储罐液位观察与反应过程监控的首选视镜规格。
制药反应罐、食品发酵罐、大型储罐的过程目视检查，硼硅玻璃无毒无味、耐水性 Class 1，满足 GMP 卫生要求。
工业锅炉、蒸汽发生器、热交换器的水位观察窗，280℃ 长期耐温和 230 K 抗热冲击特性确保高温蒸汽环境下安全运行。
火电站锅炉、核电站辅助容器、太阳能热利用系统的液位和介质状态观察，I 类安全破碎设计满足高安全要求场景。
炼油厂塔器、大型储油罐、化工中间罐的液位和界面观察，耐酸碱特性适合各类油品和化学品介质。
水处理罐、大型加药装置、环保设备的液位和反应状态监控，耐水耐酸碱特性适合各类水处理介质。
德国 MAXOS DIN 7080 200×30mm 玻璃视镜是一款以大口径高承压为核心优势的圆形工业安全视镜，直径 200mm、厚度 30mm，允许工作压力 16 bar、长期耐温 -50℃～280℃，冷热冲击耐受达 230 K，耐水耐酸耐碱均达最高等级。其双面精密抛光的高透光盘面提供清晰的过程视野，热钢化 I 类安全破碎设计消除尖锐碎片风险，约 2.35kg 的重量在大口径视镜中仍属可控，有效安装孔径约 175mm 可适配绝大多数大型容器观察口。需要特别注意的是，30mm 厚度对法兰密封面平整度要求极高，安装时必须使用石墨或 PTFE 垫片并严格执行十字对角分步紧固。对于化工、制药、食品、能源及石油行业中需要在大型压力容器上进行高压高温或腐蚀性环境下安全目视检查的场景，这是一款严格遵循 DIN 7080 德国标准、经过大量现场验证的高可靠性大口径视镜方案。
