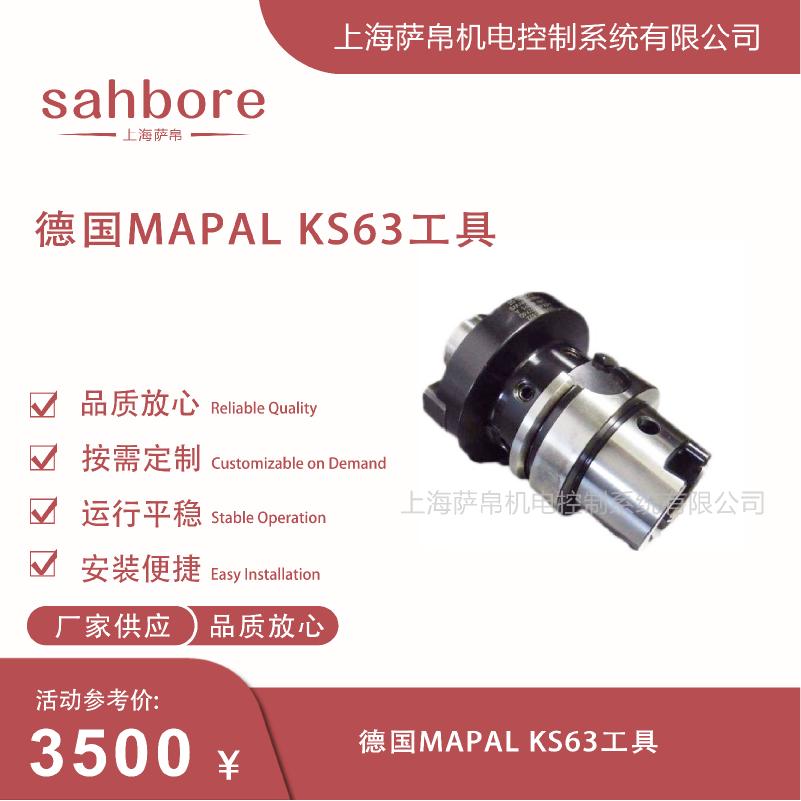

德国 MAPAL KS63 是一款专为 HSK-A63 / HSK-C63 等高速主轴设计的手动夹紧卡盘（Spannpatrone），属于 MAPAL KS 系列夹紧系统的核心组件。型号中"KS"为 Klemm-System（手动夹紧系统）缩写，"63"代表适配 HSK-A63 锥度接口，常见衍生型号包括 KS63-08（订货号 30325955）和 KS63-08-MQL1（订货号 30325958）等。该卡盘采用高刚性合金钢制造、表面硬化处理，通过 90° bayonet（ bayonet 锁合）方式实现快速装拆与精确定位，配合双顶针平稳推出机构将切削力高效传递至机床主轴，大幅减少高速加工中的颤刀现象。它既可作为独立工件夹具使用，也能直接集成于机床主轴夹头或第四轴底座中，是五轴加工中心、车铣复合中心及自动化产线中解决高转速下刚性不足与精度衰减问题的关键夹持模块。
采用 90° 旋转 bayonet 锁合机构，插入主轴后旋转 90°即完成锁紧，装拆快、定位准、无间隙，重复定位精度径向和轴向均可达 0.002mm，远优于普通夹紧方式。
无需液压或气动驱动，零故障、免维护，特别适合对可靠性要求极高的自动化产线和无气源车间，降低了系统复杂度和停机风险。
合金钢基体经表面硬化处理，配合双顶针平稳推出机构，受力均匀，能承受重载切削，有效抑制高速加工中的颤刀现象，显著提升工件表面光洁度。
标准版支持全流量润滑（水溶性冷却液），MQL1 版支持微量润滑（干切或 MQL 工况），高压版支持内冷高压（≤150 bar），可根据加工工艺灵活切换。
标配密封结构，能有效阻挡切屑和冷却液侵入内部夹紧机构，适应工业环境中粉尘、切屑飞溅等恶劣工况，延长使用寿命。
双顶针对称推出设计使卡盘与刀柄受力均匀，降低装夹过程中的磨损，特别适合薄壁件和易变形工件的精密装夹。
KS63 专为 HSK-A63 设计，如机床主轴为 HSK-C63 需确认是否兼容（部分版本可适配），接口不匹配将无法安装，务必核对主轴锥度规格。
常规水溶性冷却液工况选标准版（如 KS63-08）；干切或微量润滑工况必须选带 MQL1 后缀的型号（如 KS63-08-MQL1，订货号 30325958）；深孔加工或难加工材料可选高压内冷版。
不同长度和功能的卡带外观相似但参数不同，建议直接通过订货号采购，常见订货号包括：30325955（KS63-08 标准版）、30325958（KS63-08-MQL1）、30325944（KS100-10-MQL1，大规格参考）。
KS63 系列夹持力高、抗弯矩能力强，适配重载切削；如加工轻切削或小型工件也可选 KS50（如 KS50-07）等更小规格以降低成本。
可根据工件形状选配 MAPAL 柔性夹爪或专用卡盘，轻松应对复杂曲面或薄壁件；如需在第四轴或工作台上搭建专用夹具站，可选配法兰底座或底板。
KS63 的安装扳手扭矩为 20 N·m，扳手头宽度 5mm，操作时需使用专用扳手，双头螺钉两端均有扳手孔，一端损坏可用备用孔。
| 参数项 | 数值 |
|---|---|
| 型号 | KS63（KS63-08 / KS63-08-MQL1 等） |
| 系列 | KS 手动夹紧系统（Klemm-System） |
| 适配主轴接口 | HSK-A63（1:10 锥度） |
| 夹紧方式 | 手动旋转 90° bayonet 锁合 |
| 锁紧力 | 高刚性、大扭矩传递，适配高速重载切削 |
| 重复定位精度 | 径向 ≤0.002mm，轴向 ≤0.002mm |
| 材质 | 高刚性合金钢，表面硬化处理 |
| 润滑方式 | 标准全流量 / MQL1 微量润滑 / 高压内冷（≤150 bar） |
| 密封 | 标配密封防尘防屑 |
| 推出机构 | 双顶针平稳推出 |
| 扳手扭矩 | 20 N·m |
| 扳手头宽度 | 5mm |
| 防护等级 | IP54（密封设计） |
| 常见订货号 | 30325955（KS63-08）、30325958（KS63-08-MQL1） |
整体呈圆柱筒状，外部带有明显的环形槽和定位面，直径与 HSK-A63 法兰匹配（约 63mm 锥部，法兰直径约 100mm），长度约 80～100mm（视具体型号）。
适配 HSK-A63 主轴锥孔，尾部凸缘插入主轴孔内相应凹槽，旋转 90°后用弹性销锁住，安装后卡盘端面与主轴端面贴紧。
约 1.5～2.5kg（含双顶针机构，不含包装），轻量化设计便于手动操作和快速换装。
配备专用防震包装盒，内含泡沫定位插入物、备用密封圈及安装说明，运输防护可靠。
KS63 的高刚性和 0.002mm 重复定位精度使其成为五轴机床和车铣复合中心的理想夹持模块，特别适合多面铣削和高精度孔系加工。
发动机缸体、变速箱壳体的高精度孔系和端面加工对夹具刚性和重复定位精度要求极高，KS63 可有效抑制颤刀、保证加工一致性。
飞机结构件、起落架等复杂零件的多面铣削，KS63 的高刚性和快换特性大幅缩短停机换型时间。
大型注塑模具的型腔粗加工与精加工，重载切削下仍保持高刚性，确保模具型面精度。
纯机械手动夹紧、零故障免维护的特性使其特别适合自动化产线的频繁换型场景，配合法兰底座可在第四轴或工作台上快速搭建专用夹具站。
液压阀体等对几何公差要求极高的零件加工，0.002mm 的重复定位精度可满足严格的形位公差要求。
德国 MAPAL KS63 是一款以 90° bayonet 快锁和双顶针高刚性结构为核心优势的 HSK-A63 手动夹紧卡盘，重复定位精度达 0.002mm，采用合金钢表面硬化处理，提供标准润滑、MQL1 微量润滑和高压内冷三种版本，密封防尘防屑、纯机械免维护。它专为五轴加工中心、车铣复合中心及自动化产线的高速重载精密加工而设计，配合 MAPAL 全系列夹爪和底座可快速适配规则、异形及薄壁工件，是 HSK-A63 主轴用户在追求高刚性、高精度与低维护成本时的成熟夹持方案。
