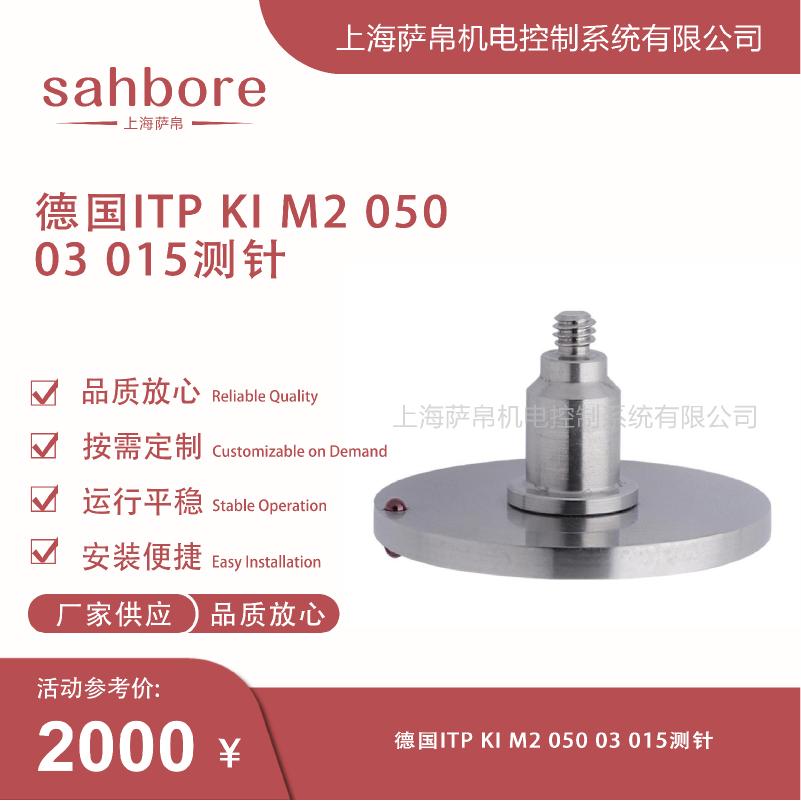

德国 ITP KI M2 050 03 015 是一款 M2 螺纹接口的盘形（碟形）测针，属于 ITP KI 系列，专为三坐标测量机（CMM）测量内凹槽、退刀槽、沉孔、底切面等传统球形测针无法触及的隐蔽几何特征而设计。型号中"KI"代表盘形测针（K-Scheibe / Disc Stylus）系列，"M2"为连接螺纹 M2×0.4（适配主流小型测头），"050"为测盘直径 5.0mm，"03"为测杆基座直径 3.0mm，"015"为测针总长度 15.0mm。该测针采用高精密不锈钢盘体与硬质合金测杆组合，盘面圆度精度达 ≤0.1μm，直径公差 ±0.5μm，可直接安装于雷尼绍（Renishaw）、蔡司（Zeiss）、海克斯康（Hexagon）等主流测头的 M2 接口上，是精密模具、汽车零部件及航空航天领域中隐蔽特征测量的常用高精度消耗件。
测头为平面圆盘而非球头，可直接探入内槽、台阶、底切面、沉孔等球形测针无法到达的区域，一次触测即可获取槽宽、台阶高度、孔深等尺寸，省去多次转接和复杂编程。
测盘真圆度 ≤0.1μm，直径公差 ±0.5μm，盘面与杆同轴度 ≤0.1μm，表面粗糙度 Ra≤0.005μm，确保每次触测数据的一致性和可重复性。
测杆采用硬质合金材质，直径 1.5mm，抗弯抗变形能力强，在 15mm 短长度下仍保持极高的刚性，测量过程中不易因触测力产生挠曲变形。
M2×0.4 标准螺纹接口，可直接用于 Renishaw TP20/TP2、Zeiss VAST、Hexagon SP25M 等主流测头的 M2 测针孔位，无需转接件。
整机重量仅约 0.8g，对测头动态性能和触发精度几乎无影响，特别适合配备低测力模块的精密测量场景。
全不锈钢+硬质合金结构，无运动部件、无需润滑，安装后即可投入测量，日常仅需定期清洁盘面即可。
KI 盘形测针专用于内槽、台阶、沉孔、底切等平面特征测量；如被测对象为外圆、自由曲面，应选球形测针（THM 系列）而非盘形。
"050"对应 5.0mm 盘径，适合测量宽度 ≥5mm 的槽或台阶；如槽宽更窄可选 030（3mm 盘径），如需更大覆盖可选 080（8mm 盘径）。
本型号为 M2 螺纹，需确认现场测头具备 M2 测针接口（如 Renishaw M2 模块、Zeiss M2 接口等）；如测头为 M3/M4 接口，需选择对应螺纹版本。
总长 15mm 属于超短测针，刚性极佳；如被测特征深度超过 12mm，需评估是否需要加长杆，但加长会降低刚性，应优先选更长的盘形测针型号。
本型号测盘为不锈钢，适用于大多数钢件、铝件及塑料件的触发测量；如需扫描测量或测量高硬度材料（淬硬钢、陶瓷），需确认是否需要更换为红宝石/氮化硅盘面版本。
触发测量（touch trigger）可直接使用不锈钢盘面；如需扫描测量（scanning），建议选配氮化硅或氧化锆盘面以降低摩擦磨损。
| 参数项 | 数值 |
|---|---|
| 型号 | KI M2 050 03 015 |
| 系列 | KI 盘形测针（Disc Stylus） |
| 连接螺纹 | M2 × 0.4 |
| 测盘直径 DK | 5.0 mm |
| 测盘厚度 B | 0.5 mm |
| 测杆基座直径 DG | 3.0 mm |
| 测杆直径 DS | 1.5 mm |
| 有效长度 ML | 11.0 mm（基准面至盘心） |
| 总长度 L | 15.0 mm |
| 测盘真圆度 | ≤ 0.1 μm |
| 测盘直径公差 | ± 0.5 μm |
| 盘杆同轴度 | ≤ 0.1 μm |
| 盘面粗糙度 Ra | ≤ 0.005 μm |
| 测盘材质 | 不锈钢 |
| 测杆材质 | 硬质合金 |
| 底座材质 | 不锈钢 |
| 重量 | 约 0.8 g |
| 推荐测力 | 低测力模块（因测针极短极轻） |
直径 5.0mm × 厚度 0.5mm，为精密研磨不锈钢圆盘，盘面平面度 ≤0.1μm，整体呈薄碟状。
直径 1.5mm 硬质合金圆柱杆，从盘心向后延伸约 11mm 至 M2 螺纹段，整体为一体式结构。
总长 15.0mm，M2×0.4 螺纹段位于尾部，安装后测盘工作面距测头基准面约 11mm（有效测量长度）。
约 0.8g，配备专用泡沫分隔盒包装，内含备用 O 型圈及清洁布，运输防护可靠。
注塑模、压铸模的型腔槽宽、台阶高度、底切深度等隐蔽尺寸的精密检测，盘形测头一次触测即可完成，效率远高于球形测针。
活塞环槽宽度与深度、轴承内圈槽、齿轮箱体内孔台阶等特征的批量检测，M2 短测针适配自动化产线的快速换针需求。
涡轮叶片榫槽、燃油喷嘴内孔台阶、蜂窝结构件底切面等传统球头无法触及的隐蔽特征测量。
PCB 板沉孔深度、连接器端子槽宽、微型齿轮内槽等小尺寸精密特征的触测，0.8g 极轻重量对测头动态性能影响极小。
对磨损零件的槽宽、台阶进行修复前的精确测量，为再加工提供可靠数据基准。
德国 ITP KI M2 050 03 015 是一款以 5.0mm 不锈钢精密盘面为核心的超短 M2 盘形测针，总长仅 15mm、重量 0.8g，测盘真圆度 ≤0.1μm、直径公差 ±0.5μm，配合 1.5mm 硬质合金测杆实现高刚性短臂测量。它专为三坐标测量机上内凹槽、退刀槽、沉孔、底切面等球形测针无法触及的隐蔽特征而设计，M2 螺纹全兼容 Renishaw、Zeiss、Hexagon 等主流测头，即装即用、免维护。对于精密模具、汽车零部件及航空航天领域中需要高效测量隐蔽平面特征的用户，这是一款经过大量现场验证的高性价比盘形测针方案。
