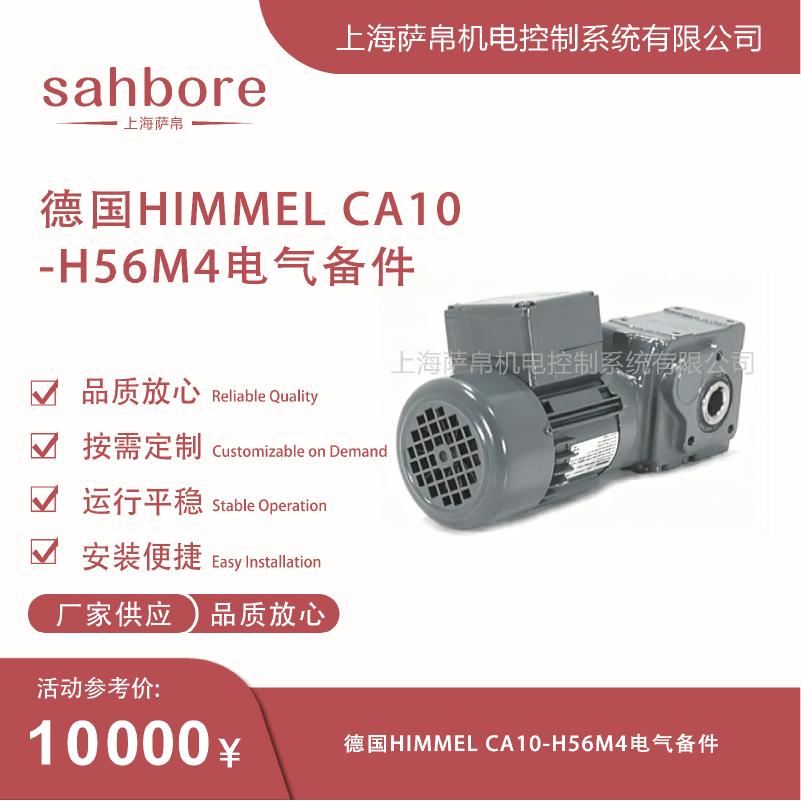

德国 HIMMEL CA10-H56M4 是一款高性能蜗轮蜗杆减速电机，由 HIMMEL Drive Technology（Neudecker & Jolitz 集团旗下）制造，专为需要低速大扭矩、高定位精度及空间受限场景设计。型号中"CA10"代表减速箱系列，采用高效蜗轮蜗杆传动，具备优异的自锁特性；"H56M4"中"H"代表空心轴输出结构，"56"为电机机座号（IEC 56 框架），"M4"代表 4 极三相异步电机（同步转速 1500rpm）。该产品额定功率约 0.09～0.12kW，防护等级 IP55，绝缘等级 F 级，广泛应用于食品包装、物料输送、轻工机械及自动化产线等领域。
"H"型空心轴输出结构允许电机直接套在设备驱动轴上，省去联轴器与安装支架，极大缩短动力传动链长度，减少设备占用空间，特别适合紧凑型产线布局。
CA10 系列蜗轮蜗杆传动具有天然的自锁特性，断电后负载不会反向驱动，同时速比覆盖 5:1 至 100:1，可实现低速大扭矩输出，满足精密定位与重负载启停需求。
电机壳体采用轻质压铸铝材质，整体防护等级达 IP55，具备防尘防溅水能力，可在粉尘、潮湿等恶劣工业环境中长期稳定运行。
蜗轮传动具有天然的阻尼特性，配合精密磨削齿轮，运行噪音极低，动力输出异常平稳，适合对振动和噪音敏感的精密控制场合。
传动部分出厂即填充长效合成润滑油（CLP PG 460），密封严密，在标准工况下可实现长周期免维护运行，显著降低停机维护成本。
支持加装电磁失电制动器用于垂直提升或精确定位场景，也可定制带独立强冷风扇的版本以支持低频（低速）长时间持续运转，并可加装增量式或绝对值编码器实现闭环反馈。
CA10 系列覆盖 5:1 至 100:1 多种速比，更换时必须核对原设备所需的输出转速，速比选择错误将直接导致输出转速偏差。
"H56"空心轴孔径是关键安装尺寸，需与现有设备轴径完全匹配，安装前务必实测孔径和键槽尺寸。
现场电压环境可能为 230V/400V（Y/Δ 接法）或其他规格，需确认电机绕组接法是否与现场供电一致，避免烧毁绕组。
若应用涉及频繁正反转或重载启动，需确认 S 服务系数（Service Factor）是否留有足够余量，一般建议 S≥1.25。
垂直提升或精确定位场景建议选配电磁失电制动器；需要闭环控制的场合应确认编码器接口类型（增量式/绝对值）及安装方式。
标准工作制为 S1（连续运行），如需间歇或短时工作制，需评估电机温升是否在允许范围内。
| 参数项 | 数值 |
|---|---|
| 型号 | CA10-H56M4 |
| 减速箱系列 | CA10（蜗轮蜗杆） |
| 电机机座号 | 56（IEC 56 框架） |
| 电机类型 | 4 极三相异步电机（M4） |
| 同步转速 | 1500 rpm |
| 额定转速 | 约 1350～1450 rpm（视速比） |
| 额定功率 | 0.09～0.12 kW |
| 额定电压 | 230/400V（Y/Δ），50/60Hz |
| 额定电流 | 约 0.80～0.92 A（视接法） |
| 功率因数 cosφ | 0.68 |
| 输出形式 | 空心轴套装式（H 型） |
| 防护等级 | IP55 |
| 绝缘等级 | F 级 |
| 润滑油 | CLP PG 460 合成油，约 0.15 L |
| 工作制 | S1（连续运行） |
| 速比范围 | 5:1 ～ 100:1（需按需确认） |
| 输出扭矩 | 约 71.8～85.6 Nm（视速比） |
| 接线盒位置 | 2a（顶部出线） |
| 接线盒类型 | Harting 连接器 HAN10ES |
| 轴密封 | Wellendichtring（WDR）轴密封圈 |
| 轴承 | 分配式轴承 |
| 认证 | CE，DIN EN ISO 9001 |
IEC 56 框架尺寸，整体约 160mm × 115mm × 140mm（长×宽×高，含法兰），重量约 3～5kg（不含包装），轻量化设计便于安装固定。
CA10 减速箱与电机一体集成，输出轴为空心轴结构，外径约 20mm，有效长度约 88mm，配标准胀紧套安装。
支持底座安装（B3/B5）及法兰安装，空心轴直接套装于设备轴上，无需额外联轴器。
配备专用防震包装，内含泡沫定位插入物，可完整收纳减速电机本体及安装配件，运输防护可靠。
CA10-H56M4 的 IP55 防护和空心轴紧凑结构特别适合包装机的旋转、推拉及精密定位动作，卫生环境下运行可靠。
用于轻型皮带线或滚筒线的动力驱动，蜗轮蜗杆的自锁特性确保停机时输送带不会滑移。
利用蜗轮蜗杆的自锁性和高定位精度，实现大扭矩阀门的开度精准调节，适用于化工、水处理等场景。
大型工业设备中的调节单元、小型辅助上料装置等需要紧凑、低噪音、免维护驱动的场合。
纺织、印刷、木工等轻工机械中对空间和噪音有严格要求的驱动节点，HIMMEL 的模块化设计可快速集成。
德国 HIMMEL CA10-H56M4 是一款以蜗轮蜗杆减速箱 CA10 与 IEC 56 框架 4 极异步电机深度集成的紧凑型减速电机，凭借空心轴套装式安装省去联轴器、IP55 防护适应恶劣环境、蜗轮自锁确保断电安全、出厂填充合成润滑油实现长周期免维护等核心优势，在食品包装、物料输送、精密阀门及轻工自动化等对空间、噪音和可靠性要求严格的场景中表现突出。速比 5:1～100:1 的灵活覆盖和制动器、编码器的可扩展配置，使其能快速适配多种工况需求，是 HIMMEL 驱动技术在小型精密驱动领域的成熟产品。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
