一、产品介绍

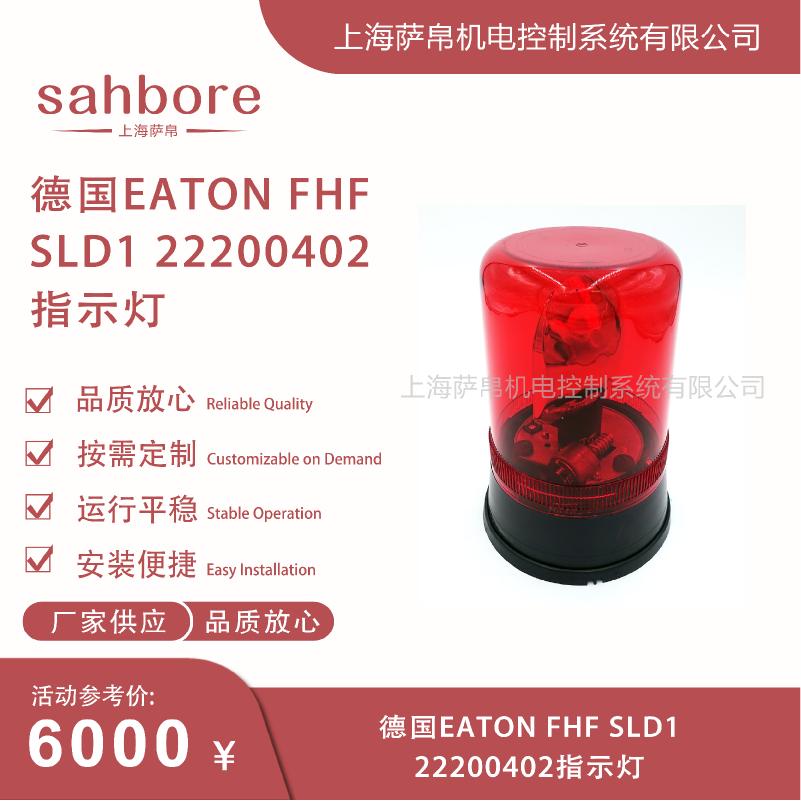

德国 EATON FHF SLD1 22200402 是一款由 Funke+Huster Fernsig（FHF）生产的旋转镜信标式报警指示灯，工作电压为 230VAC，灯罩颜色为红色。该产品属于 SLD1 系列工业警示灯，采用卤素灯 H1 作为光源，配合旋转镜结构实现 360° 全方位可见的警示效果。外壳材料为工程塑料，铝制底板，防护等级达 IP54，适用于室内外及车辆安装环境。FHF 品牌自 1897 年起深耕矿山、化工等恶劣环境下的电气信号产品，SLD1 系列是其经典产品线之一，广泛配套于工业设备、矿山机械、车辆等场景的运行状态指示与故障报警。

二、功能特点

1、旋转镜全方位警示

采用旋转镜（Drehspiegel）光学结构，灯光经旋转反射后可实现 360° 无死角警示，在嘈杂或视线受阻的工业环境中具有极高的可见性。

2、高亮度卤素光源

内置 55W 卤素灯 H1，光强度高、穿透力强，即使在粉尘、雾气等恶劣条件下仍能保持有效的警示距离。

3、IP54 防护等级

外壳为塑料材质、铝制底板，防护等级 IP54，可有效防止粉尘侵入及各方向喷水，满足室内外及车辆等多种安装环境的防护要求。

4、多电压系列覆盖

SLD1 系列提供 12VDC、24VDC、110VAC、230VAC 等多种电压版本，22200402 专为 230VAC 市电供电设计，接线简单、即装即用。

5、车辆使用批准

该系列通过车辆使用批准（黄色和蓝色版本），22200402 红色款适用于车辆及固定设备的故障、报警状态指示。

6、长寿命低维护

卤素灯 H1 配合耐用外壳结构，使用寿命长，相较于 LED 版本在极端温度环境下更具稳定性，维护成本低。

三、选型指南

1、确认供电电压

22200402 为 230VAC 版本，如现场为 DC 24V 控制系统，应选择 22200204（24VDC 绿色）或 22200104（12VDC 绿色）等对应型号，切勿混用。

2、确认灯罩颜色需求

SLD1 系列同电压下提供红色（02/0402）、绿色（03/0403）、琥珀色（04/0404）、蓝色（05/0405）及透明（01/0401）五种颜色。红色专用于故障/报警，绿色用于正常运行，选型时需与现场安全规范对应。

3、确认安装环境

IP54 等级适用于一般工业室内外环境；若需更高防护（如户外淋雨、强粉尘），应考虑 FHF DSLB 系列（IP67）或其他更高防护型号。

4、是否需要车辆认证

如安装于车辆（矿车、工程车、特种车辆），SLD1 系列已通过车辆使用批准，可直接选用；如为固定设备，同样适用，无需额外认证。

5、光源类型选择

SLD1 为卤素灯 H1 版本，光强大、成本低；如需更长寿命和更低功耗，可对比 FHF LED 信标灯系列，但需注意 LED 版本在极端低温下的启动性能。

四、技术参数

五、产品尺寸

1、整体尺寸

高 260mm × 宽 160mm × 深 160mm，属于中等体积的旋转信标灯，安装时需预留足够的旋转空间。

2、产品重量

约 2.3kg，塑料外壳减轻了整体重量，便于车辆及设备顶部安装。

3、安装方式

底部铝制底板支持螺杆或法兰固定，适配标准工业安装孔位，也可直接通过车辆支架安装。

4、包装尺寸

配备专用铝制便携箱，内含泡沫插入物，可完整收纳灯具、线缆及配件，便于运输和现场携带。

六、应用领域

1、矿山与隧道工程

FHF 品牌起源于矿山电气信号领域，SLD1 系列广泛用于矿井巷道、隧道施工设备的运行状态指示和故障报警，是矿山安全系统的标配信号设备。

2、化工与危险区域

IP54 防护加上 FHF 在防爆领域的技术积累，该指示灯可用于化工厂房的设备状态指示，配合 FHF 其他防爆产品构成完整安全方案。

3、车辆与工程机械

通过车辆使用批准，适用于矿车、挖掘机、起重机等工程车辆的顶部警示安装，红色旋转灯在作业现场具有极高的辨识度。

4、工业自动化产线

用于自动化设备、传送带、包装机械等的运行/故障状态指示，旋转镜结构确保操作人员在产线任意角度均可看到警示信号。

5、港口与远程设施

FHF 产品应用于海外平台和远程发电站等场景，SLD1 的高亮度和 IP54 防护使其适合港口机械、户外电气柜的状态指示。

七、总结

德国 EATON FHF SLD1 22200402 是一款专为 230VAC 供电设计的红色旋转镜信标式报警指示灯，以 55W 卤素灯 H1 为光源，搭配旋转镜光学结构实现 360° 全方位高可见警示。IP54 防护、塑料加铝制底板的坚固结构、约 2.3kg 的轻量化设计，使其在矿山、化工、车辆、工业产线等多种恶劣环境中均能可靠运行。同系列提供五种颜色和四种电压版本，选型时只需匹配现场电压和颜色含义即可快速部署。对于需要高亮度、强穿透、即装即用的工业旋转警示灯用户，这是一款经过百年品牌验证的成熟产品。
