一、产品介绍

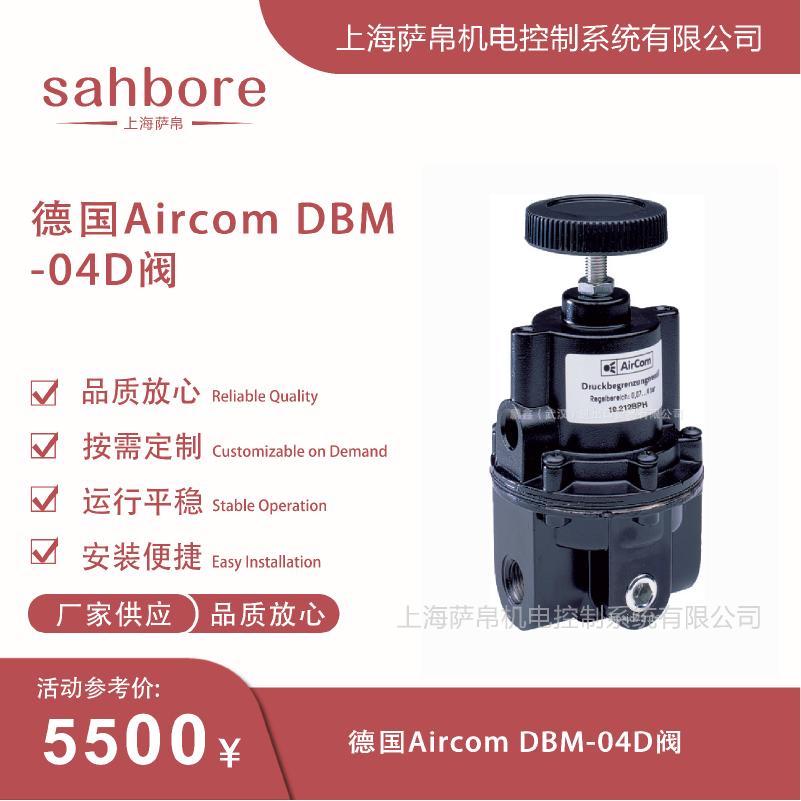

德国AIRCOM DBM-04D阀是德国AIRCOM公司推出的一款大流量精密减压阀，专为对压力稳定性有极高要求的工业气动系统设计，属于DBM系列中型规格产品。该减压阀将精密压力调节、大流量通过能力与动态压力补偿三大核心功能高度集成于单一紧凑阀体内，替代传统减压阀加外置溢流阀的组合方案，一台设备即可覆盖下游精密元件对稳定气源压力的全部需求。DBM-04D采用G1/2内螺纹（BSP或NPT可选）标准接口，内置超大感应膜片与特殊引压补偿结构，当进气压力剧烈波动或下游流量需求突变时，能够在毫秒级内完成压力修正，维持极其恒定的出口压力，确保喷涂、实验室分析、张力控制等下游精密设备的运行稳定性。

二、功能特点

1 超大膜片动态压力补偿

相比普通减压阀，DBM-04D拥有更大面积的感应膜片设计，对压力微小波动的反馈速度极快，压力调节精度可达毫巴（mbar）量级。阀体内部设有特殊引压补偿孔，当流量增大导致压力有下降趋势时，阀门自动增大开度确保压力曲线平直，动态响应能力远超常规减压阀。

2 大流量6500Nl/min满足高需求工况

在进气7bar、出口6bar且压降1bar的标准工况下，最大流量可达6500Nl/min，适配大流量气动系统的持续供气需求。若系统峰值流量需求超过6000Nl/min，建议升级至DBM-06（G3/4接口）以降低管路压降。

3 高溢流响应防止压力过冲

当后端因负载波动产生背压时，该阀能通过顶部溢流口迅速排放余压，溢流流量可达400l/min，有效防止压力过冲损坏下游精密元件。低滞后特性使升压与降压过程中的压力偏差极小，重复性精度极高。

4 精密喷涂与实验室级压力稳定

出口压力范围覆盖0.5至10bar（可根据后缀定制0.1-3bar或0.5-16bar范围），压力波动可控制在±0.05bar以内，完全满足精密喷枪雾化压力恒定、气相色谱仪与质谱仪载气压力稳定、医用呼吸机测试平台气源控制等高精度场景需求。

5 耗气量低且免维护运行

恒定内泄耗气量约2.8l/min，以极低的气量损耗维持高灵敏度压力控制。阀体采用铝合金压铸、丁腈橡胶膜片与密封件，内部运动件摩擦系数极低，无需频繁维护，使用寿命长。

6 任意角度安装无姿态限制

支持任意角度安装，无安装姿态限制，可直接固定于设备或控制柜旁侧，避免管路应力传导至阀体，大幅简化现场安装布局，特别适配空间受限的自动化产线与精密设备配套场景。

三、选型指南

1 按出口压力范围确认具体型号

DBM-04D标准型号出口压力范围为0.5-10bar，若系统常用压力为5bar，DBM-04D（10bar量程）为最佳匹配。若需更低压力范围可选0.1-3bar定制版，若需更高压力范围可选0.5-16bar定制版。选型时应尽量使常用压力点处于调节范围的30%-70%之间。

2 按系统流量确认阀体规格

标准DBM-04D接口为G1/2，最大流量6500Nl/min。若系统峰值流量需求超过6000Nl/min，建议升级至DBM-06（G3/4接口）以降低管路压降。若流量需求在3000Nl/min以下，DBM-04D可完全覆盖且压力精度更优。

3 按气源质量确认过滤配置

DBM-04D属于精密仪表级阀门，必须配合5μm或更高精度的空气过滤器使用，油污或冷凝水会显著降低膜片寿命与调节精度。建议在阀前加装AIRCOM F系列过滤器（如F602-12WJ）以确保气源洁净度。

4 按接口形式确认连接方式

标配G1/2内螺纹接口（BSP或NPT可选），若需法兰连接可定制。顶部集成溢流口，底部预留压力表接口（G1/4），可选配原厂0-10bar或0-16bar高精度压力表实现压力可视化监控。

5 按介质类型确认密封材质

输送压缩空气或干燥氮气选标准丁腈橡胶（NBR）密封即可；若输送低压氧气或特殊介质，可定制EPDM或FKM（氟橡胶）密封版本。工作温度范围-20℃至+70℃，低温工况可选配低温版（下限-40℃）。

6 按认证要求选配特殊版本

出口欧盟市场需确认CE认证；出口中东需确认SASO/ESMA认证；用于化工或易燃易爆区域可选配符合ATEX标准的防爆认证版本；出口中国需确认是否满足相关国标入网检测要求。

四、技术参数

1 压力参数

最大进气压力21bar（约305psi），出口压力范围标准型0.5-10bar（可定制0.1-3bar或0.5-16bar），调节精度±0.05bar（在常用压力点30%-70%区间内），最大耐压6.3bar出口工况。

2 流量参数

最大流量6500Nl/min（进气7bar、出口6bar、压降1bar工况），耗气量约2.8l/min（恒定内泄），溢流能力400l/min，响应时间≤10ms。

3 温度参数

工作温度范围-20℃至+70℃，低温定制版本可覆盖-40℃低温场景，满足绝大多数工业气动系统的温度需求。

4 接口参数

标配G1/2内螺纹接口（BSP或NPT可选），可定制法兰连接，支持任意角度安装，无安装姿态限制。顶部溢流口+底部压力表接口（G1/4）。

5 材质参数

阀体铝合金压铸，膜片与密封件丁腈橡胶（NBR），特殊介质可定制EPDM或FKM密封。内部运动件低摩擦设计，机械寿命≥100万次。

6 防护与环境参数

防护等级IP65（标准配置），工作环境湿度0-100%RH无凝露，抗振动等级符合IEC 60068-2-6标准。

五、产品尺寸

1 主体外形尺寸

紧凑型工业阀体设计，整体尺寸约为长110mm×宽75mm×高85mm（含顶部溢流口与底部接口），重量约1.2kg（标准版），带压力表版本约1.8kg。阀体采用铝合金压铸，外径紧凑，适配标准35mm DIN导轨旁侧安装或管路直连安装。

2 接口与安装尺寸

进出口接口为G1/2内螺纹（DN15），螺纹深度约11mm。顶部溢流口为专用快排接口，底部压力表接口G1/4。顶部集成专用面板安装螺母和支架，方便集成在控制柜面板上。提供专用信号接线端子，支持4-20mA模拟量信号输出接入PLC/DCS系统。

六、应用领域

1 精密喷涂与涂层控制

DBM-04D的毫巴级压力精度确保喷枪雾化压力恒定，彻底解决涂层厚度不均的问题，广泛应用于汽车面漆喷涂、电子元器件防腐涂覆、光学薄膜沉积等高精度喷涂场景。

2 实验室气路与分析仪器

为气相色谱仪、质谱仪等分析仪器提供稳定的载气压力，确保实验室检测数据的重复性与准确性，是科研院所与第三方检测机构实验室气路的标配减压阀。

3 医疗设备与生命支持系统

用于呼吸机测试平台、精密手术器械的气源控制，确保生命支持系统的压力稳定性，满足GMP标准下对压力波动的严苛要求。

4 张力控制与印刷包装

在造纸、印刷或纺织行业，通过精确压力控制气动刹车或气缸，实现高精度张力恒定，确保薄膜、纸张、纺织品在高速运转中的品质一致性。

5 智能气动系统远程监控

选配4-20mA模拟量输出模块后，出口压力可实时上传至PLC/DCS/SCADA系统，实现气动系统状态的在线监测与远程精确控制，满足智慧工厂对设备智能化管理的需求。

6 出口欧盟高端设备配套

产品通过CE认证，完全满足欧盟低气压指令与环保指令要求，是出口欧盟市场的自动化设备、包装机械、喷涂设备等产品的标配气源控制元件，也可作为进口设备维修的原厂替换备件。

七、总结

德国AIRCOM DBM-04D阀以"超大膜片动态补偿+6500Nl/min大流量+毫巴级精度+高溢流响应+低耗气量"五大核心优势为一体，在完整保留AIRCOM公司自1986年以来近四十年流体控制技术积累的前提下，通过超大感应膜片与特殊引压补偿孔的组合设计彻底解决了传统减压阀在进气压力剧烈波动或下游流量突变时出口压力漂移的行业痛点，压力调节精度可达±0.05bar，响应时间≤10毫秒，远超普通减压阀±0.5bar的波动水平。G1/2标准接口配合任意角度安装特性大幅简化了现场安装布局，6500Nl/min的最大流量覆盖了从单台喷涂设备到整条气动产线的供气需求，400l/min的高溢流能力确保在负载波动时下游精密元件免受压力过冲损害。铝合金压铸阀体与丁腈橡胶膜片的组合使机械寿命达到100万次以上，2.8l/min的恒定内泄以极低气量损耗维持高灵敏度控制。选配4-20mA模拟量输出与高精度压力表后可实现压力的数字化远程监控，满足智慧工厂对设备在线监测的需求。其"毫巴级精度+大流量+高溢流+低耗气+任意安装+CE认证"的组合设计，不仅从物理结构上彻底杜绝了传统减压阀压力漂移、流量不足、安装受限的问题，更提供了现场灵活设定与远程精确监控的完整解决方案，是精密喷涂、实验室分析、医疗设备、张力控制及出口欧盟自动化设备同时满足工业级大流量与仪表级精度双重要求的核心减压阀。
