| 数量: | 库存 1000 件 |

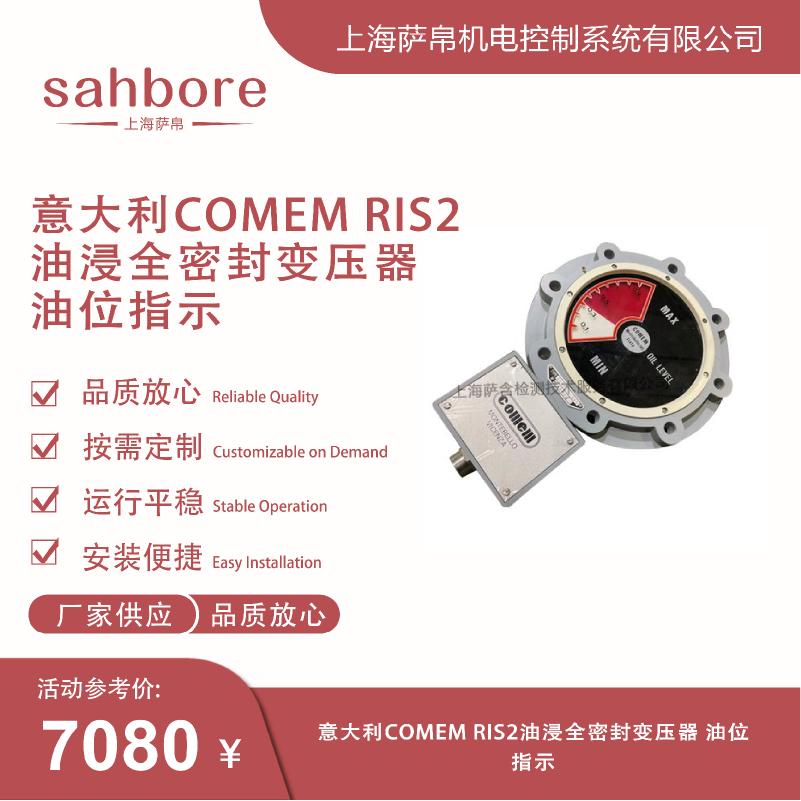

意大利COMEM RIS2油浸全密封变压器油位指示是RIS2四合一综合保护装置中的核心监测功能模块，严格遵循IEC 60076-22-1及EN 50216-3国际标准制造。该油位指示系统集成在RIS2装置主体正面，采用大视角透明观察窗设计，支持270°全方位可视判读，内置双浮球（Rohacell材质）联动干簧管机构，随变压器油箱内绝缘油液位同步升降，无需任何外部供电即可实时显示油位状态。当油位回落至偏低刻度区域时提示缓慢渗油需检查补充，当油位降至警戒刻度时同步触发干簧管开关输出报警或跳闸信号，提醒现场人员紧急处置避免因缺油造成散热与绝缘性能下降。全密封结构使油位观测部件与外界粉尘水汽完全隔绝，不易污损卡滞，日常仅需保持观察窗表面洁净即可长期稳定运行，是欧洲高端全密封油浸式配电变压器的标配油位监测方案。
RIS2油位指示采用一体化可视结构集成在装置主体正面，观察窗带有清晰刻度标识，划分出正常区间、偏低区间与警戒区间三个区域，支持从270°范围内多角度直观查看油位状态。透明聚碳酸酯观察窗（标准配置）或钢化玻璃（可选）确保长期使用不黄变不破裂，运维人员无需登高拆解设备，站在常规位置即可快速判读油位，大幅降低巡检难度。
内置两个独立Rohacell浮球（主浮球+小浮球），主浮球监测油位升降，小浮球监测气体积聚，均通过磁耦合驱动干簧管开关输出触点信号。整个油位指示系统为纯机电结构，无需任何外部供电即可独立工作，即使控制电源完全故障，油位监测与报警功能依然有效，符合"失效-安全"原则。
当油位下降至偏低刻度区域（约170cm³阈值，符合EN 50216-3标准）时，浮球动作触发干簧管输出报警信号提醒检查补充；当油位降至警戒刻度（MIN位置）时，浮球停在最低位并触发跳闸回路，强制切断负载防止因缺油导致绝缘击穿或过热损坏。气体积聚同样触发独立报警触点，实现油位与气体双参数同步监测。
油位指示观测部件与变压器油箱内部油路完全密封隔离，外部观察窗采用IP66防护等级设计，完全防尘且可承受强喷水，抗冲击IK07。全密封结构杜绝了传统油位计常见的渗漏油、假油位、浮球卡滞等问题，日常无需擦拭拆解，巡检时仅需保证观察窗表面洁净不被杂物遮挡即可。
设备出厂已完成油位标定，冷态静置状态下绝缘油液面保持在刻度正常区间内为标准状态。环境温度变化与设备运行发热引起的油位小幅波动属于正常物理现象，只要未偏离正常刻度范围便不影响使用。刻度盘支持-30℃/+20℃/+40℃三个参考标注点，注油阶段可作为加油量参考依据。
浮球驱动采用环形磁铁设计，可屏蔽高达25mT的外部磁场干扰，防止在矿区变频设备密集、电网谐波污染严重的环境下浮球误动作，确保油位与气体监测数据的准确性，这一特性在盾构施工等强振动强干扰工况中尤为关键。
出口全密封充液油浸式配电变压器（10kV/20kV/33kV）选RIS2标准机电版即可，必须为无储油柜的密封式变压器；若变压器带有储油柜（Conservator）需选配RIS2-PA66储罐法兰专用版。如需接入SCADA远程监控系统选eRIS2智能通信版，支持Modbus RTU协议。
油位触发阈值为170cm³（EN 50216-3标准），出厂通常预设正常区间为刻度盘中部、偏低区间为下部1/3、警戒区间为底部MIN位。如需调整油位报警与跳闸的具体刻度位置，需在订货时明确浮球动作点，支持现场微调浮球高度±5mm。
一般户外环境选标准IP66配置即可；沿海高盐雾环境务必确认耐盐雾1000小时且外壳为C5-M级防腐涂层；极端高温地区（如中东沙漠）需确认工作温度上限达+60℃；高海拔地区需确认工作温度下限达-40℃；强电磁干扰区域必须选配集成磁保护版本。
仅需本地油位报警选标准机电版（SPDT干簧管触点输出）；需接入PLC/DCS/SCADA系统选配4–20mA模拟量输出模块，对应油位0–100%量程，负载能力≤500Ω，精度±1%FS；如需同时支持数字与模拟输出选eRIS2版，通过RS485/Modbus RTU上报油位状态寄存器。
出口欧盟市场需确认CE认证及EN 50216-3符合性；出口中东需确认SASO/ESMA认证；出口非洲需确认SONCAP/NRCS/KEBS等区域认证；出口中国需确认是否满足国网/南网入网检测要求。如用于海上风电可额外选配DNV GL船用认证。
双浮球（Rohacell材质）+干簧管转换触点，触发阈值170cm³（EN 50216-3标准），油位下降≥170cm³触发报警，降至MIN位触发跳闸。观察窗刻度划分正常/偏低/警戒三区间，浮球动作开关误差±2.5°，开关在MAX/MIN前5°内提前动作。
小浮球监测气体积聚，气体量≥170cm³触发干簧管报警触点，与油位监测共用观察窗但独立浮球独立触点，两套信号互不干扰。
绝缘电阻>100MΩ（500V DC）；触点容量250V AC/2–5A，耐压2.5kV；额定电压24–230V AC/DC；开断容量AC max. 3A/250VAC（cosΦ>0.5），DC max. 0.25A/250VDC（L/R<40ms）；接线面积0.25–4mm²；电缆接头M25×1.5。
防护等级IP66（EN 60529标准），抗冲击IK07；防腐等级C5-M（ISO 12944），耐盐雾1000小时，防紫外线500小时；环境温度-40°C至+60°C（操作），-50°C至+80°C（存储）；油温-40°C至+120°C；宽电压AC 85–265V供电适应电网波动。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持功能码03/04读取寄存器、功能码06/16写寄存器；波特率9600–115200bps可选；内部存储器保存历史数据；可选4G/LoRa无线传输。
RIS2装置整体为紧凑圆柱形设计，外径约93mm，总高度约148–160mm（含顶部排气阀及油位观察窗）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8不锈钢螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件及观察窗组件）。
观察窗表盘显示直径146mm，安装孔4×Ø13mm，安装孔距102mm。观察窗采用透明聚碳酸酯（标准）或钢化玻璃（可选），支持270°可视角度。顶部集成G1/8"黄铜油样旋塞，旋紧扭矩≤1.0N·m，同时集成手动排气阀用于气体排放与取样操作。安装孔适配全密封变压器顶部φ60mm±1mm标准开口。
作为10kV/20kV/33kV全密封油浸式配电变压器的标准出厂配置，通过IEC 60076-22-1及EN 50216-3认证，满足CE/SASO/ESMA/SONCAP等区域标准要求。270°可视油位指示配合IP66防护使其成为进入欧盟市场的合规必备保护组件，是西门子能源、ABB、施耐德等欧洲巨头变压器产品的标准或推荐配置。
特别适用于地铁隧道、地下管廊、矿山巷道等盾构施工场景，RIS2在此类高振动（20G加速度）、高湿度、强电磁干扰工况下通过欧盟CE及中国矿用产品安全认证，油位指示的纯机电无源设计确保在控制电源频繁波动时依然可靠工作，集成磁保护防止浮球误动作。
用于沿海风电场、沙漠光伏电站及矿山变电站，IP66防护与耐盐雾1000小时特性确保在高温、高湿、多粉尘及强紫外线环境下的长期可靠性。270°可视油位窗降低了偏远站点运维难度，170cm³触发阈值严格符合EN 50216-3标准。
通过eRIS2版本将油位状态以数字信号接入SCADA/DCS系统，实现变压器油位全息感知与预测性维护，降低无人值守变电站运维成本。4G/LoRa无线模块适用于偏远农网与山区电站。
适用于数据中心、医院、港口岸电、轨道交通等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时变压器依然安全，270°可视油位指示提供精确的现场判读手段，顶部油样阀支持不停电维护。
意大利COMEM RIS2油浸全密封变压器油位指示以"双浮球+干簧管纯机电结构+270°透明可视观察窗"为核心，在完整保留EN 50216-3标准机电底层保护的前提下，通过Rohacell浮球随油位同步升降驱动干簧管输出报警与跳闸信号，触发阈值170cm³严格符合EN 50216-3标准，彻底解决了传统油位计假油位、渗漏油、浮球卡滞等痛点，实现了油位监测从"被动离散报警"到"主动连续可视监控"的质变升级。270°大视角观察窗支持从多角度直观判读正常/偏低/警戒三区间状态，运维人员无需登高拆解即可快速识别油位异常，刻度盘-30℃/+20℃/+40℃参考标注为注油与运维提供精确依据。全密封IP66防护结构使观测部件与外界粉尘水汽完全隔绝，耐盐雾1000小时+防紫外线500小时确保在沿海高盐雾、沙漠极端高温、高海拔低温及强紫外线等多重严苛挑战下长期可靠运行。纯机电无源设计无需外部供电即可独立完成油位与气体监测，即使电子通信模块或控制电源完全故障，底层干簧管保护机制依然有效，符合"失效-安全"原则。集成磁保护技术屏蔽高达25mT外部磁场干扰，确保在矿区变频设备密集、盾构施工强振动等极端工况下数据准确。eRIS2智能版通过RS485/Modbus RTU实现油位数据记录与远程传输，4–20mA模拟量输出可直接接入PLC/DCS/SCADA系统，满足智慧电网接入与预测性维护需求。其"双浮球机电油位指示+270°透明可视+170cm³阈值触发+IP66全密封防护+集成磁保护+油样旋塞"的组合设计，不仅从物理结构上彻底杜绝了传统油位计常见的渗漏油与假油位风险，更提供了现场快速判读与远程精确监控的完整解决方案，是出口全密封油浸式变压器同时满足EN 50216-3、IEC 60076-22-1及各区域准入认证要求的核心非电量监测组件，更是变压器油位保护从"固定刻度目视"向"按需可视+智能监控"升级的关键配置。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
