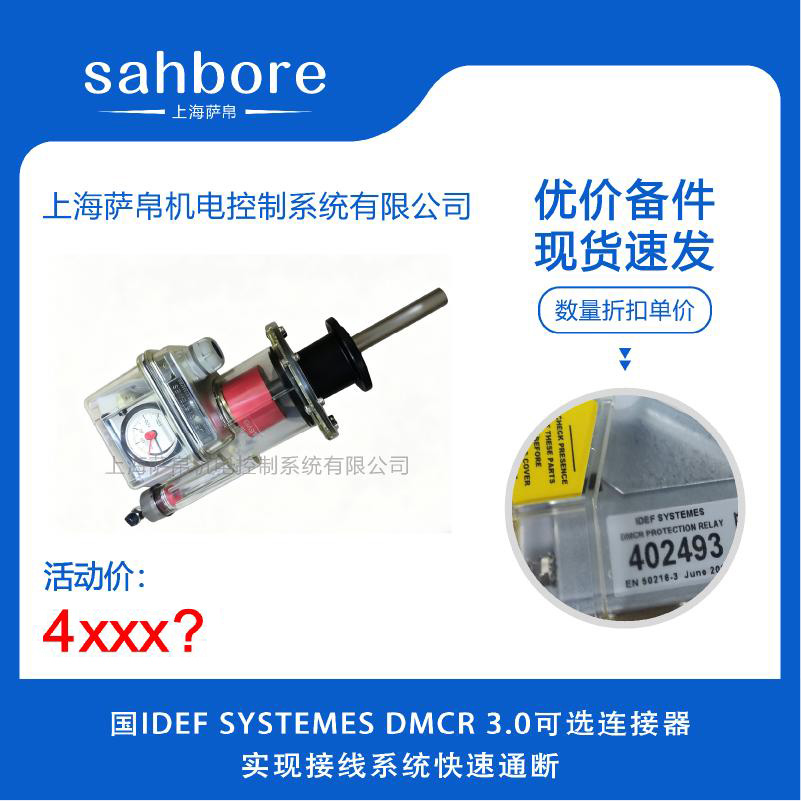

法国IDEF SYSTEMES DMCR 3.0可选连接器版是在标准DMCR 3.0四合一（温度/压力/油位/气体）机电保护继电器基础上，增加专用快速通断连接器接口的升级配置版本，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该产品不仅完整保留170cm³油位/气体监测、突发过压保护及双金属片温度开关等核心机电保护功能，更通过标准化连接器接口实现接线系统的快速插拔通断，彻底替代传统现场拧螺丝接线方式，将单台变压器保护装置的接线安装时间从15–20分钟缩短至3–5分钟，特别适配出口项目对工厂预制化接线、现场快速装配及后期免拆维护的强制要求，是将变压器保护从"现场手工接线"升级为"工厂预制+现场即插即用"的标准化解决方案。
标配工业级快速通断连接器（M12/M23或凤凰端子可选），支持热插拔操作，接线端与控制回路端各设一组连接器，现场无需任何工具即可在30秒内完成全部4组独立电气触点（T1跳闸+T2报警+压力报警+气体报警）的通断切换。连接器采用镀金触点+硅胶密封圈设计，防护等级达IP67，确保在高湿、多尘环境下接触可靠不氧化，单次插拔寿命超过500次。
连接器采用颜色编码防错设计：T1跳闸触点为红色（常闭NC）、T2报警触点为蓝色（常开NO）、压力报警触点为黄色（常开NO）、气体报警触点为绿色（常开NO），接线人员无需查阅图纸即可快速识别，从物理结构上杜绝接错线风险。每组触点独立连接器，支持单组单独更换而不影响其余回路。
完全保留DMCR 3.0的双浮子油位/气体监测（170cm³阈值）、可调突发压力开关（0.1–0.5bar）及双恒温器开关（报警/跳闸）。即使连接器接触不良或断开，底层纯机电保护机制依然独立有效，确保变压器安全，符合"失效-安全"原则。核心监测单元均为纯机电结构，无需外部供电即可实现报警与跳闸。
装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作。快速通断连接器的信号触点同样采用屏蔽设计，确保在矿区变频设备密集、电网谐波污染严重的环境下通信与控制信号准确可靠。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，两个专利浮子（主浮子+小浮子）可同时显示产气和油位下降。当变压器内部因故障产生气体或油位下降达到170cm³阈值（EN 50216-3标准）时，浮子动作触发干簧管开关输出报警或跳闸信号，运维人员无需拆卸即可快速判断变压器状态。
顶部集成G1/8"油样旋塞（Sampling Petcock），支持故障气体取样（DGA分析）与绝缘油补充/排气操作，无需排空变压器油即可进行带电维护。快速连接器支持带电插拔（低压控制回路≤24V DC），无需停电即可更换触点模块，大幅降低维护停电时间。
需要快速装配+后期频繁维护选M12圆形连接器版（4针，IP67），适合自动化产线与智能电网项目；需要大电流承载选M23圆形连接器版（7针，IP67），适合工业矿山等大负载场景；需要传统导轨安装选凤凰端子快速接线版（push-in弹簧接线），适合欧洲标准配电柜。标准DMCR 3.0选配"Connector Kit"即可升级。
仅需本地保护选4组独立连接器（T1+T2+压力+气体）；如需接入远程通信额外增加RS485连接器组（M12 5针）；如需4-20mA模拟量输出增加专用模拟量连接器组。连接器组数可按需定制，最多支持8组独立连接器。
一般户外环境选IP67连接器即可；沿海高盐雾环境务必确认连接器为不锈钢镀金触点+硅胶密封（C5-M级）；极端高温地区（如中东沙漠）需确认连接器耐温达+120℃；高海拔地区需确认连接器在低气压下接触电阻稳定。
气体/油位触发阈值为170cm³（EN 50216-3标准，不可调）；温度通常设定一级报警85℃和二级跳闸105℃，限位开关在30–120℃范围内可调（±1℃）；压力根据变压器油箱设计设定突发压力跳闸值，通常为0.25–0.5bar（可调范围100–500mbar，步进调节）。
仅需本地保护+快速连接选标准连接器版；需要远程监控选e-DMCR版连接器套件，含RS485连接器及Modbus RTU通信协议；偏远站点可额外选配4G/LoRa无线连接器模块实现无线远程传输。
出口欧盟市场需确认CE认证及EN 50216-3符合性，连接器需额外满足EN 60947-7-1标准；出口中东需确认SASO/ESMA认证；出口非洲需确认SONCAP/NRCS/KEBS等区域认证。连接器材质需符合出口目的地的RoHS/REACH环保要求。
M12版：4针/5针/8针可选，IP67防护，镀金触点，接触电阻≤30mΩ，额定电流4A/针，插拔寿命≥500次，工作温度-40°C至+120°C。M23版：7针，IP67防护，镀金触点，接触电阻≤20mΩ，额定电流8A/针，插拔寿命≥500次。凤凰端子版：push-in弹簧接线，导线截面0.5–4mm²，接线时间≤5秒/端子。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±1℃，带可复位最高温度记忆指针。连接器输出触点容量250V AC/2–5A，耐压2.5kV。
可调压力开关范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms。膜片材质为氟橡胶（Viton），最大额定压力500mbar。
触发阈值170cm³（EN 50216-3标准），油位下降≥170cm³触发磁性开关报警，气体积聚≥170cm³触发气体报警。监测方式为双浮子+干簧管转换触点，360°全方位可视观察，状态信号通过连接器独立输出。
绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；连接器接口符合EN 60947-7-1标准。
连接器防护等级IP67（完全防尘+浸水1米/30分钟），抗冲击IK10（10焦耳）；防腐等级C5-M（ISO 12944），抗盐雾1000小时；环境温度-40°C至+70°C（操作），-50°C至+80°C（存储），短期耐受+120°C；宽电压AC 85–265V供电适应电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀及连接器出口）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.7kg（含配件及连接器套件，略重于标准版）。
连接器安装于装置侧面专用接口腔，M12连接器突出壳体约15mm，M23连接器突出约20mm，凤凰端子版接线腔位于装置底部，支持导线从下方引入。顶部集成G1/8"黄铜油样旋塞，旋紧扭矩≤1.0N·m。连接器接口适配标准电缆格兰头（PG11/PG13.5），支持导线截面0.5–2.5mm²。安装孔适配全密封变压器顶部φ60mm±1mm标准开口。
作为欧洲、中东、非洲、东南亚等地区11kV/22kV/33kV全密封油浸式配电变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证。快速连接器使变压器保护接线可在工厂完成预制，现场仅需即插即用，将安装时间缩短70%以上，满足出口项目对交货周期的严苛要求，是出口高端项目实现工厂预制化的核心组件。
通过选配e-DMCR通信版连接器套件，满足智慧电网对变压器状态在线监测的升级需求，RS485/Modbus连接器可直接接入配电自动化主站系统，实现配电变压器状态全息感知与预测性维护。4G/LoRa无线连接器模块适用于无人值守的偏远变电站。
用于冶金、化工、矿山等行业的厂用变压器，快速连接器支持不同控制回路的快速切换与更换，当生产工艺变更需要调整保护逻辑时，无需重新接线，仅需更换连接器线束即可完成，实现产线柔性化生产。
特别适用于沿海风电场、港口岸电、沙漠电站等高盐雾、多粉尘环境，IP67连接器防护确保在暴雨、浸水条件下依然可带电插拔更换触点模块，无需停电拆卸，大幅降低停电维护成本。
适用于数据中心、医院、轨道交通等对电力系统稳定性要求极高的场所，快速连接器支持带电更换故障触点模块，确保保护回路不中断，顶部油样阀支持不停电维护。
法国IDEF SYSTEMES DMCR 3.0可选连接器版以"温度+压力+油位/气体170cm³触发"四合一高度集成设计为核心，在完整保留EN 50216-3标准机电底层保护的前提下，通过标配工业级快速通断连接器（M12/M23/凤凰端子可选）彻底解决了传统继电器现场拧螺丝接线耗时长、易接错、维护需停电的三大痛点，将单台变压器保护装置的接线安装时间从15–20分钟缩短至3–5分钟，实现了从"现场手工接线"到"工厂预制+现场即插即用"的质变升级。连接器采用镀金触点+硅胶密封IP67防护+颜色编码防错设计，单次插拔寿命超过500次，支持带电插拔（低压控制回路≤24V DC），从物理结构上杜绝了传统接线方式的松动、氧化、错接风险。四合一机电保护不变，突发过压保护由Viton膜片在≤10ms内响应，设定范围100–500mbar可调；气体/油位监测采用双浮子+干簧管机电结构，170cm³触发阈值严格符合EN 50216-3标准；双金属片恒温器提供85℃报警与105℃跳闸的离散极限保护。e-DMCR智能版通过RS485/Modbus RTU连接器实现数据记录与远程传输，满足智慧电网SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，C5-M级防腐涂层与IP56/IK10主体防护+IP67连接器防护确保在沿海高盐雾、沙漠极端高温、高海拔低温及强紫外线等多重严苛挑战下长期可靠运行。其"四合一机电保护+快速通断连接器+颜色编码防错+集成磁保护+油样旋塞"的组合设计，不仅从物理结构上彻底杜绝了传统保护继电器常见的接线松脱与渗漏油风险，更提供了工厂预制化接线与现场免停电维护的完整解决方案，是出口油浸式变压器同时满足EN 50216-3、IEC 60076-22-1及各区域准入认证要求的核心非电量监测组件，更是变压器保护从"被动离散报警"向"主动智能监控+快速装配"升级的关键配置。
