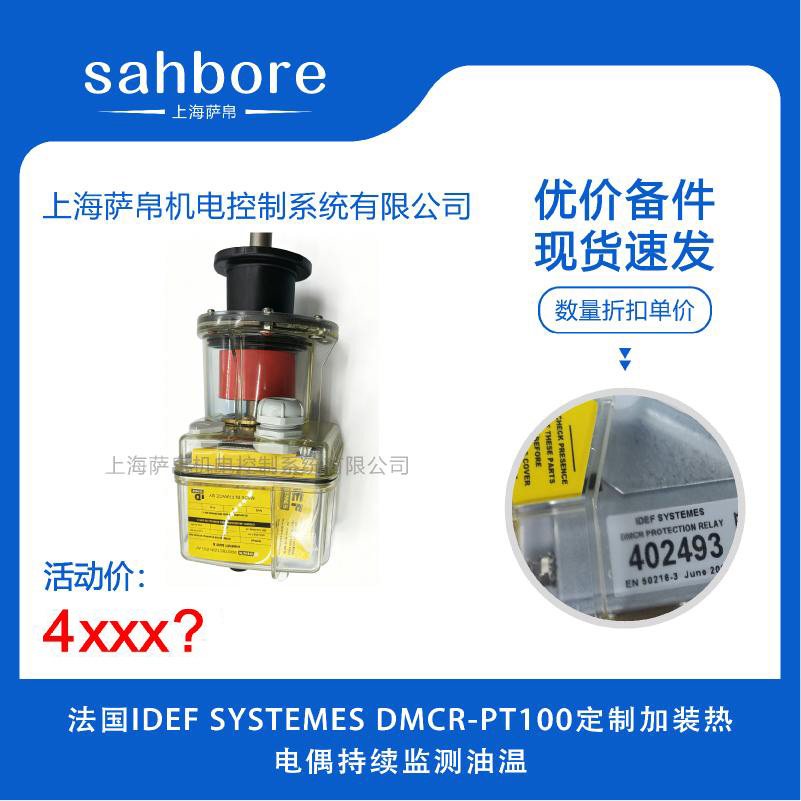

法国IDEF SYSTEMES DMCR-PT100是在标准DMCR 3.0四合一（温度/压力/油位/气体）机电保护继电器基础上，根据客户需求定制加装热电偶（Thermocouple）温度传感器的智能型综合保护装置，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该产品不仅完整保留170cm³油位/气体监测、突发过压保护及双金属片温度开关等核心机电保护功能，更增加了热电偶温度传感器实现油温的持续实时监测与远程信号输出，相比标准版的离散式双恒温器报警/跳闸，热电偶配置可提供连续温度曲线并支持远传至SCADA/DCS系统，是将传统变压器保护从"被动离散报警"升级为"主动连续监控"的定制化解决方案，特别适配出口项目对油温趋势分析、负荷管理及预防性维护的强制要求。
定制加装的热电偶传感器（通常为K型或J型）直接安装于变压器油箱油道内，通过引线接入DMCR继电器顶部的专用变送器模块，将-40℃至+400℃范围内的油温实时转换为毫伏（mV）信号或经变送器转换为4-20mA标准电流输出。相比PT100的电阻式测温，热电偶具有更宽的测温上限（可达+400℃），特别适配高温工况变压器的持续监测需求，信号输出可直接接入PLC、RTU或DCS系统，支持温度趋势分析与自动化联锁控制。
完全保留DMCR 3.0的双浮子油位/气体监测（170cm³阈值）、可调突发压力开关（0.1–0.5bar）及双恒温器开关（报警/跳闸）。即使热电偶变送器电子部分故障，底层机电保护机制依然独立有效，确保变压器安全，符合"失效-安全"原则。
装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作。这一特性在矿区变频设备密集、电网谐波污染严重的环境中尤为关键，确保气体与油位监测数据的准确性。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，两个专利浮子（主浮子+小浮子）可同时显示产气和油位下降。当变压器内部因故障产生气体或油位下降达到170cm³阈值（EN 50216-3标准）时，浮子动作触发干簧管开关输出报警或跳闸信号，运维人员无需拆卸即可快速判断变压器状态。
热电偶提供连续油温监测与远程输出，双金属片恒温器提供离散报警（85℃）与跳闸（105℃）保护，两套温度监测系统互为冗余。热电偶负责"趋势预警"，双金属片负责"极限保护"，当油温缓慢上升但尚未触发跳闸时，热电偶可提前数小时发出预警信号，为运维人员争取处置时间。
顶部集成G1/8"油样旋塞（Sampling Petcock），支持故障气体取样（DGA分析）与绝缘油补充/排气操作，无需排空变压器油即可进行带电维护。核心监测单元均为纯机电结构，无需外部供电即可实现报警与跳闸，确保控制电源故障时保护依然有效。
出口全密封充液油浸式配电变压器（11kV/22kV/33kV）选DMCR-PT100定制热电偶版即可，必须为无膨胀油箱的密封式变压器；若变压器带有储油柜（Conservator）需选配DMCR-PT100-PA66储罐法兰专用版。如需接入电网SCADA远程监控系统选e-DMCR智能通信版，支持Modbus RTU协议。
常规油温监测（最高150℃）选K型热电偶（铬镍-铬铝，精度±1.5℃）；高温工况变压器（最高400℃）选J型热电偶（铁-铜镍，精度±2.0℃）。如需更高精度可选S型热电偶（铂铑10-铂，精度±0.5℃），但成本较高。需在订货时明确热电偶类型、分度号及测温上限。
如需接入PLC/DCS系统选4-20mA两线制变送器版本，支持≤500Ω负载长距离传输；如仅需本地连续显示选mV毫伏输出版本，需配合外部采集卡使用；如需同时支持两种输出选双输出版本（4-20mA+mV）。
一般户外环境选标准IP56配置即可；沿海高盐雾环境务必确认C5-M涂层版本；极端高温地区（如中东沙漠）需确认工作温度上限达+70℃（短期+120℃）；高海拔地区需确认工作温度下限达-40℃；强电磁干扰区域必须选配集成磁保护版本。
气体/油位触发阈值为170cm³（EN 50216-3标准，不可调）；双金属片温度通常设定一级报警85℃和二级跳闸105℃，限位开关在30–120℃范围内可调（±1℃）；热电偶测温范围根据选型确定，通常出厂设定-40℃至+250℃（K型）或-40℃至+400℃（J型）；压力根据变压器油箱设计设定突发压力跳闸值，通常为0.25–0.5bar。
仅需本地保护+热电偶模拟量输出选标准定制版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能；偏远站点可额外选配4G/LoRa无线通信模块实现无线远程传输。
K型热电偶测温范围-40℃至+400℃，精度±1.5℃（IEC 584-2 Class 1）；J型热电偶测温范围-40℃至+750℃，精度±2.0℃（IEC 584-2 Class 1）。响应时间≤500ms（裸丝浸入油中），信号输出为mV毫伏级（K型约41μV/℃），经变送器可转换为4-20mA标准电流输出，负载能力≤500Ω，支持≤1000米长距离传输。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±1℃，带可复位最高温度记忆指针。T1跳闸触点为常闭型，T2报警触点为常开型，触点容量250V AC/2–5A，耐压2.5kV。
可调压力开关范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms。膜片材质为氟橡胶（Viton），最大额定压力500mbar。
触发阈值170cm³（EN 50216-3标准），油位下降≥170cm³触发磁性开关报警，气体积聚≥170cm³触发气体报警。监测方式为双浮子（主浮子+小浮子）+干簧管转换触点，360°全方位可视观察。
绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准，导线截面0.5–2.5mm²。热电偶引线采用屏蔽补偿导线，抗电磁干扰。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP56（防尘防水），抗冲击IK10（10焦耳）；防腐等级C5-M（ISO 12944），抗盐雾1000小时，防紫外线500小时；环境温度-40°C至+70°C（操作），-50°C至+80°C（存储），短期耐受+120°C；宽电压AC 85–265V供电适应电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀及热电偶引线出口）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.6kg（含配件，含热电偶变送器模块略重于标准版）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"黄铜油样旋塞，旋紧扭矩≤1.0N·m。热电偶定制版在顶部额外预留专用屏蔽引线出口（PG11或M20格兰头），热电偶补偿导线从此处引出接入变送器模块。安装孔适配全密封变压器顶部φ60mm±1mm标准开口。
作为欧洲、中东、非洲、东南亚等地区11kV/22kV/33kV全密封油浸式配电变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足CE/SASO/ESMA/SONCAP等区域标准要求。热电偶4-20mA模拟量输出可直接接入SCADA系统，满足当地电网对油温连续远程采集的强制要求，是出口高端项目的合规必备保护组件。
通过选配e-DMCR通信版，满足智慧电网对变压器状态在线监测的升级需求，通过RS485/Modbus将油温、压力、油位、气体状态及热电偶连续温度数据接入SCADA系统，实现预测性维护，降低偏远变电站运维成本。4G/LoRa无线模块适用于无人值守的偏远油田与沙漠电站。
特别适用于中东沙漠电站、钢铁厂电弧炉变压器、矿山冶金变压器等高温工况场景，K型热电偶测温上限+400℃可覆盖极端高温油温监测需求，相比PT100（上限+150℃）具有明显优势，确保在极端高温下温度数据不饱和、不失真。
用于冶金、化工、矿山等行业的厂用变压器，其4-20mA输出可直接接入工厂DCS系统，参与设备联锁控制（如启动备用冷却风机、降负荷运行），实现油温的连续精确监控与自动化响应。
适用于数据中心、医院、港口岸电、海水淡化厂等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时变压器依然安全，热电偶持续测温提供精确温度趋势分析，多路独立触点可同时驱动跳闸与报警回路，顶部油样阀支持不停电维护。
法国IDEF SYSTEMES DMCR-PT100定制热电偶版以"热电偶持续测温+压力+油位/气体170cm³触发"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过定制加装K型或J型热电偶传感器与专用变送器模块，彻底解决了传统双金属片温度开关无法提供连续温度数据的痛点，实现了油温从"离散开关量报警"到"连续模拟量远程监控"的质变升级。热电偶测温范围可达-40℃至+400℃（J型），远超PT100的+150℃上限，特别适配中东沙漠电站、钢铁冶金等高温工况变压器的持续监测需求。4-20mA信号具有强抗干扰特性，支持≤500Ω负载下长距离传输（通常可达1km以上），可直接接入PLC、RTU或DCS系统的AI模块，无需额外配置信号调理器。双金属片恒温器提供85℃报警与105℃跳闸的离散极限保护，热电偶提供连续温度趋势预警，两套系统互为冗余确保万无一失。突发过压保护由Viton膜片在≤10ms内响应，设定范围100–500mbar可调；气体/油位监测采用双浮子+干簧管机电结构，170cm³触发阈值严格符合EN 50216-3标准，顶部Lexan观察窗支持360°可视化直观判读。e-DMCR智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足智慧电网SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，C5-M级防腐涂层与IP56/IK10防护等级确保在沿海高盐雾、沙漠极端高温、高海拔低温及强紫外线等多重严苛挑战下长期可靠运行。其"四合一机电保护+热电偶持续测温+双轨温度冗余+集成磁保护+油样旋塞"的组合设计，不仅从物理结构上彻底杜绝了传统保护继电器常见的渗漏油风险，更提供了便捷的现场故障诊断与远程精确温度监控手段，是出口油浸式变压器同时满足EN 50216-3、IEC 60076-22-1及各区域准入认证要求的核心非电量监测组件，更是高温工况变压器从"被动保护"向"主动智能监控"升级的关键配置。
